BJ41W/H夹套保温截止阀

- 产品型号:
- BJ41W/H
- 产品口径:
- 15-300mm
- 产品压力:
- 1.0-6.0MPa
- 产品材质:
- 不锈钢，碳钢
联系我们

产品说明

一、产品[BJ41W/H夹套保温截止阀]详细资料：

产品名称：保温截止阀

产品型号：BJ41W/H

产品口径：DN15-DN300
材质：铸钢、不锈钢、铬钼钢

工作压力：1.0Mpa-10.0Mpa。

详细资料： BJ41H保温截止阀特别适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。保温截止阀被广泛应用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。保温截止阀只许介质单向流动，安装时有方向性。它的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。

工作原理:截止阀，也叫截门，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。截止阀只许介质单向流动，安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。

BJ41H保温截止阀设计与制造标准：
设计制造标准：GB/T12234-2007
结构长度标准：GB/T12221-2005
连接法兰标准：GB/T9113
压力温度等级：GB/T12224-2005
试验检验标准：GB/T13927-2008

二、主要性能规范：

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用温度（℃）	适用介质	保温套压力（MPa）
型号	公称压力 PN（MPa）	壳体	密封	适用温度（℃）	适用介质	保温套压力（MPa）
BJ41W-16P.R.C	1.6	2.4	1.8	≤350	硝酸类	≤1.0
BJ41W-25P.R.C	2.5	3.8	2.8	≤350	硝酸类	≤1.0

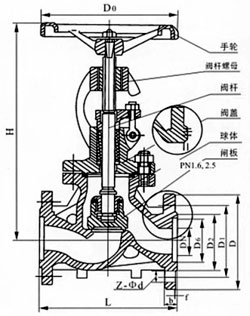

三、凯斯特牌保温截止阀I型主要外形尺寸和连接尺寸(II型法兰大一级)：

型号	公称通径 DN(㎜)	尺寸(㎜)
型号	公称通径 DN(㎜)	L	D	D1	D2	B-f	Z-φ	H	D0
BJ41WH-16PRC	15	130	95	65	45	16-2	4-14	170	120
	20	150	105	75	55	16-2	4-14	190	140
	25	160	115	85	65	16-2	4-14	205	160
	32	180	135	100	78	18-2	4-18	270	180
	40	200	145	110	85	18-3	4-18	310	200
	50	230	160	125	100	18-3	4-18	358	240
	65	290	180	145	120	18-3	4-18	373	280
	80	310	195	160	135	20-3	8-18	435	320
	100	350	215	180	155	20-3	8-18	500	360
	125	400	245	210	185	22-3	8-18	614	400
	150	480	280	240	210	24-3	8-23	674	400
	200	600	335	295	265	26-3	12-23	818	450
	250	730	405	355	320	30-3	12-25	969	550

四、凯斯特牌保温截止阀I型主要外形尺寸和连接尺寸

型号	公称通径 DN(㎜)	尺寸(㎜)
型号	公称通径 DN(㎜)	L	D	D1	D2	B-f	Z-φ	H	D0
BJ41WH-25PRC	15	130	95	65	45	16-2	4-14	233	120
	20	150	105	75	55	16-2	4-14	275	140
	25	160	115	85	65	16-2	4-14	285	160
	32	180	135	100	78	18-2	4-18	302	180
	40	200	145	110	85	18-3	4-18	355	200
	50	230	160	125	100	20-3	4-18	362	240
	65	290	180	145	120	22-3	8-18	400	280
	80	310	195	160	135	22-3	8-18	430	320
	100	350	230	190	160	24-3	8-23	465	360
	125	400	270	220	188	28-3	8-25	550	400
	150	480	300	250	218	30-3	8-25	700	400
	200	600	360	310	278	343	12-25	780	450
	250	730	425	370	335	36-3	12-30	900	550

五、凯斯特牌保温截止阀I型主要外形尺寸和连接尺寸

型号	公称通径 DN(㎜)	尺寸(㎜)
型号	公称通径 DN(㎜)	L	D	D1	D2	B-f	Z-φ	H
BJ41WH-40PRC	15	130	95	65	45	16-2	4-14	233
	20	150	105	75	55	16-2	4-14	275
	25	160	115	85	65	16-2	4-14	285
	32	180	135	100	78	18-2	4-18	302
	40	200	145	110	85	18-3	4-18	355
	50	230	160	125	100	20-3	4-18	370
	65	290	180	145	120	22-3	8-18	408
	80	310	195	160	135	22-3	8-18	436
	100	350	230	190	160	24-3	8-23	475
	125	400	270	220	188	28-3	8-25	558
	150	480	300	250	218	30-3	8-25	720
	200	600	375	320	282	38-3	12-30	800
BJ41WH-64PRC	15	170	105	75	55	18-2	4-14	240
	20	190	125	90	68	20-2	4-18	280
	25	210	135	100	78	22-2	4-18	290
	32	230	150	110	82	24-2	4-23	325
	40	260	165	125	95	24-3	4-23	360
	50	300	175	135	105	26-3	4-23	410
	65	340	200	160	130	28-3	8-23	430
	80	380	210	170	140	30-3	8-23	465
	100	430	250	200	168	32-3	8-25	537
	125	500	295	240	202	36-3	8-30	630
	150	550	340	280	240	38-3	8-34	790
	200	650	405	345	300	44-3	12-34	910

订货须知：
一、①保温截止阀产品名称与型号②保温截止阀口径③保温截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的保温截止阀型号，请按保温截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
