一、产品[BQ41W保温夹套球阀]详细资料:
该产品具有良好的保温保冷特性,且阀门的通径和管径一至,介质呈直线流动，阻力小，最适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。
主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。保温球阀适用沥青，力求搅拌机，重油管路上启闭用。
保温球阀具有以下优点：
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
设计标准：ASME B 16.34、GB/T12224
结构长度：ASME B 16.10、GB/T12221
连接法兰：ASME B 16.5、JB/T 79
试验和检验：JB/T9092、API 598
|
二、BQ41保温夹套球阀性能规范：
|
|
内容
|
API系列
|
GB系列
|
|
设计规范
|
API 6D
|
GB12237
|
|
压力温度等级
|
ANSI B16.34
|
GB9113
|
|
结构长度
|
SDV标准
|
SDV标准
|
|
法兰型式尺寸
|
ANSI B16.5
|
JB/T79-94
|
|
对焊接端
|
ANSI B16.25
|
GB 12224
|
|
检验与试验
|
API 598
|
GB 13927
|
|
|
三、BQ41保温夹套球阀主要零件材料：
|
|
零件名称
|
CF8系列
|
CF3系列
|
CF8M系列
|
CF3M系列
|
WCB系列
|
|
阀体
|
CF8
|
CF3
|
CF8M
|
CF3M
|
WCB
|
|
球体
|
F304
|
F304L
|
F316
|
F316L
|
1Cr13
|
|
阀座
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
|
阀座支座
|
304
|
304L
|
316
|
316L
|
25
|
|
O形圈
|
氟橡胶
|
氟橡胶
|
氟橡胶
|
氟橡胶
|
氟橡胶
|
|
阀杆
|
F304
|
F304L
|
316
|
F316L
|
1Cr13
|
|
填料
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
|
阀杆轴承
|
PTFE+304
|
PTFE+304L
|
PTFE+316
|
PTFE+316L
|
PTFE+304
|
|
填料压环
|
304
|
304L
|
316
|
316L
|
1Cr13
|
|
夹套
|
304
|
304L
|
316
|
316L
|
25
|
|
夹套接管
|
304
|
304L
|
316
|
316L
|
1Cr13
|
|
|

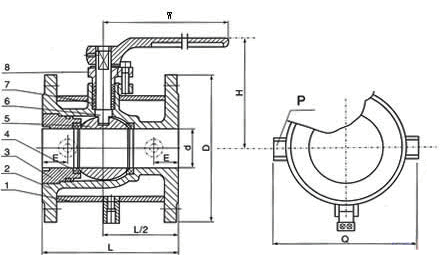

四、BQ41保温夹套球阀主要外形尺寸：
|
|
1.6MPa主要连接尺寸及重量 |
|
尺寸
|
in
|
3/4″
|
1″
|
1-1/2″
|
2″
|
3″
|
4″
|
6″
|
8″
|
|
DN
|
20
|
25
|
40
|
50
|
80
|
100
|
150
|
200
|
|
L
|
mm
|
117
|
127
|
165
|
178
|
229
|
254
|
292
|
330
|
|
H
|
mm
|
101
|
106
|
125
|
135
|
193
|
265
|
355
|
410
|
|
W
|
mm
|
160
|
160
|
230
|
230
|
400
|
650
|
1050
|
1050
|
|
E
|
mm
|
58.5
|
63.5
|
62.5
|
68
|
82
|
83
|
95
|
100
|
|
P
|
in
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
|
法兰规格
|
mm
|
40
|
50
|
65
|
80
|
150
|
200
|
250
|
350
|
|
重量
|
kg
|
4
|
6.5
|
9
|
13
|
23
|
38
|
98
|
168
|
|
|
2.5-4.0MPa主要连接尺寸及重量 |
|
尺寸
|
in
|
3/4″
|
1″
|
1-1/2″
|
2″
|
3″
|
4″
|
6″
|
8″
|
|
DN
|
20
|
25
|
40
|
50
|
80
|
100
|
150
|
200
|
|
L
|
mm
|
117
|
127
|
165
|
178
|
229
|
254
|
292
|
330
|
|
H
|
mm
|
101
|
106
|
125
|
135
|
193
|
265
|
355
|
410
|
|
W
|
mm
|
160
|
160
|
230
|
230
|
400
|
650
|
1050
|
1050
|
|
E
|
mm
|
58.5
|
63.5
|
62.5
|
68
|
82
|
83
|
95
|
100
|
|
P
|
in
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
|
法兰规格
|
mm
|
40
|
50
|
65
|
80
|
150
|
200
|
250
|
350
|
|
重量
|
kg
|
4
|
6.5
|
9
|
13
|
23
|
38
|
98
|
168
|
|
|
150Lb主要连接尺寸及重量 |
|
尺寸
|
in
|
3/4″
|
1″
|
1-1/2″
|
2″
|
3″
|
4″
|
6″
|
8″
|
|
DN
|
20
|
25
|
40
|
50
|
80
|
100
|
150
|
200
|
|
L
|
mm
|
117
|
127
|
165
|
178
|
229
|
254
|
292
|
330
|
|
H
|
mm
|
101
|
106
|
125
|
135
|
193
|
265
|
355
|
410
|
|
W
|
mm
|
160
|
160
|
230
|
230
|
400
|
650
|
1050
|
1050
|
|
E
|
mm
|
58.5
|
63.5
|
62.5
|
68
|
82
|
83
|
95
|
100
|
|
P
|
in
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
|
法兰规格
|
mm
|
1-1/2″
|
2″
|
2-1/2″
|
3″
|
6″
|
8″
|
10″
|
14″
|
|
重量
|
kg
|
4
|
6.5
|
9
|
13
|
23
|
38
|
98
|
168
|
|
|
300Lb主要连接尺寸及重量 |
|
尺寸
|
in
|
3/4″
|
1″
|
1-1/2″
|
2″
|
3″
|
4″
|
6″
|
8″
|
|
DN
|
20
|
25
|
40
|
50
|
80
|
100
|
150
|
200
|
|
L
|
mm
|
117
|
127
|
165
|
178
|
229
|
254
|
292
|
330
|
|
H
|
mm
|
101
|
106
|
125
|
135
|
193
|
265
|
355
|
410
|
|
W
|
mm
|
160
|
160
|
230
|
230
|
400
|
650
|
1050
|
1050
|
|
E
|
mm
|
58.5
|
63.5
|
62.5
|
68
|
82
|
83
|
95
|
100
|
|
P
|
in
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
NPT3/4
|
|
法兰规格
|
mm
|
1-1/2″
|
2″
|
2-1/2″
|
3″
|
6″
|
8″
|
10″
|
14″
|
|
重量
|
kg
|
5
|
7.5
|
13
|
18
|
35
|
61
|
124
|
208
|
|
|
■安装说明:
|
|
|
1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的球阀应直立安装。
订货须知：
一、①保温球阀产品名称与型号②保温球阀口径③保温球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的保温球阀型号，请按保温球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
|
