GM高真空隔膜阀
    • 产品型号:
    • GM
    • 产品口径:
    • 10-50mm
    • 产品压力:
    • 1.0-4.0Mpa
    • 产品材质:
    • 碳钢、不锈钢
产品说明
  • 一、产品[GM高真空隔膜阀]的详细资料:
    产品型号:GM
    产品名称:高真空隔膜阀
    产品特点:设计与制造:GB122239 结构长度:GB12221、JB1688 法兰连接尺寸:GB4216、JB78 GM高真空隔膜阀,真空隔膜阀,隔膜阀

    二、用途:
    本阀是真空系统中,供切断或接通气流之用。基中,连接管焊接式更溴化锂制冷设备中的理想配件。
    适用温度:NBR -25~100℃ FKM? -30~150℃
    适用介质:空气及非腐蚀性气体
    适用范围:105~1.3×10-4
    漏率:6.7×10-4
    三、材料:
    阀体:碳钢、不锈钢
    隔膜:丁晴橡胶、氟橡胶
    阀杆:不锈钢
    四、测试:
    衬里层:电火花检测
    试验与检验按GB/T13297标准
    公称压力:PN(Mpa)
    阀体:PN×1.5
    密封:PN×1.1

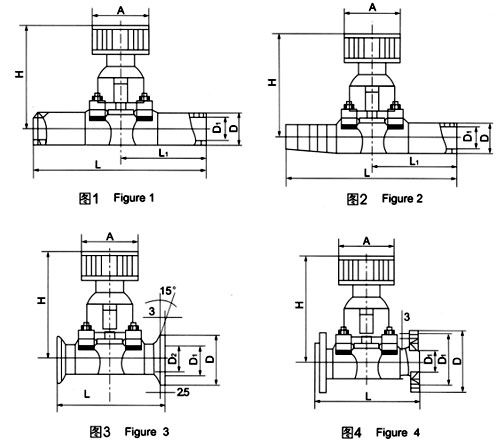

    五、I型连接管焊接(图1):
    型号
    DN
    D
    H
    A
    L
    L1
    GM-10C-H(I)
    10
    19
    80
    55
    240
    120
    GM-25C-H(I)
    25
    32
    105
    80
    240
    120
    GM-40C-H
    40
    45
    133
    100
    240
    120
    GM-50C-H
    50
    57
    157
    100
    240
    120
    GM-10D-H(I)
    10
    19
    77.5
    50
    150
    150
    GM-25D-H(I)
    25
    32
    105
    60
    75
    75
    六、II型连接管焊接(图2):
    型号
    DN
    D
    H
    A
    L
    L1
    GM-10C-H(II)
    10
    19
    80
    55
    195
    120
    GM-25C-H(II)
    25
    32
    105
    80
    236
    120
    GM-10D-H(II)
    10
    19
    77.5
    50
    150
    75
    GM-25D-H(II)
    25
    32
    105
    66
    175
    75
    七、III型连接管焊接(图3):
    型号
    DN
    D
    H
    A
    L
    L1
    GM-10C-KF
    10
    30
    12.2
    80
    55
    75
    GM-25C-KF
    25
    40
    26.2
    105
    80
    120
    GM-40C-KF
    40
    50
    41.2
    133
    100
    120
    八、IIII型连接管焊接(图4):
    型号
    DN
    D
    H
    A
    L
    L1
    n-φc
    GM-10C
    10
    46
    36
    80
    55
    75
    4-φ6
    GM-25C
    25
    70
    55
    105
    80
    120
    4-φ7
    GM-40C
    40
    100
    80
    133
    100
    150
    4-φ9
    GM-50C
    50
    110
    90
    157
    100
    180
    4-φ9
    订货须知:
    一、①GM高真空隔膜阀产品名称与型号②GM高真空隔膜阀口径③GM高真空隔膜阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定的GM高真空隔膜阀型号,请按GM高真空隔膜阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
