规格
（DN） |
A
|
B
|
F
|
|
15
|
108
|
34
|
88/99
|
|
20
|
118
|
50.5
|
91/102
|
|
25
|
127
|
50.5
|
110/123
|
|
32
|
146
|
50.5
|
129/138
|
|
40
|
159
|
50.5
|
139/159
|
|
50
|
191
|
64
|
159/186
|
|
工作温度
|
适用介质
|
|
≤120℃
|
植物油、动物油、酒类、香精、果汁、饮料和各类生化试剂等。
|
注：此为本厂基型产品适用温度，如有不同要求请参阅前页说明进行选择。
|
名称
|
材料
|
|
阀体
|
不锈钢
|
|
阀盖
|
不锈钢
|
|
阀瓣
|
不锈钢
|
|
手轮
|
灰铸铁
|
|
食品级隔膜
|
天然胶、丁基胶、氟塑料、丁腈胶、三无乙丙胶等。
|
|
阀杆
|
碳钢
|

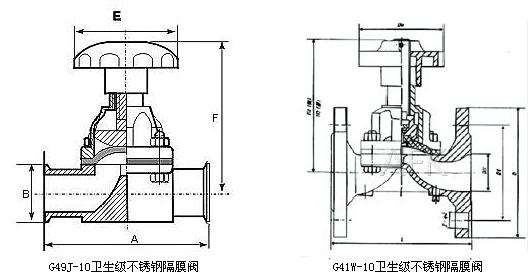

五、SEG41W-10/16P型卫生级不锈钢隔膜阀主要外形尺寸和连接尺寸
|
公 称 通 径
|
公称压力 MPa
|
工作压力 MPa
|
L
|
D
|
D1
|
Z-Фd
|
H1
|
H2
|
Do
|
重量 ㎏
|
|
|
DN/mm
|
NPS/inch
|
||||||||||
|
15
|
1/2
|
1.6
|
1.6
|
107
|
95
|
65
|
4-14
|
89
|
95
|
50
|
2
|
|
20
|
3/4
|
117
|
105
|
75
|
4-14
|
93
|
103
|
70
|
3
|
||
|
25
|
1
|
127
|
115
|
85
|
4-14
|
100
|
112
|
83
|
4
|
||
|
32
|
1 1/4
|
146
|
140
|
100
|
4-18
|
127
|
144
|
114
|
6.5
|
||
|
40
|
1 1/2
|
159
|
150
|
110
|
4-18
|
136
|
156
|
114
|
7.5
|
||
|
50
|
2
|
190
|
165
|
125
|
4-18
|
151
|
177
|
140
|
10.5
|
||
|
65
|
2 1/2
|
1.0
|
1.0
|
216
|
185
|
145
|
4-18
|
183
|
213
|
165
|
17.5
|
|
80
|
3
|
254
|
200
|
160
|
8-18
|
198
|
273
|
230
|
25.5
|
||
|
100
|
4
|
305
|
220
|
180
|
8-18
|
266
|
320
|
280
|
36
|
||
|
125
|
5
|
356
|
250
|
210
|
8-18
|
319
|
386
|
280
|
47.5
|
||
|
150
|
6
|
406
|
285
|
240
|
8-22
|
380
|
453
|
368
|
74
|
||
|
200
|
8
|
521
|
340
|
295
|
8-22
|
506
|
626
|
483
|
143
|
||
订货须知：
一、①卫生级不锈钢隔膜阀产品名称与型号②卫生级不锈钢隔膜阀口径③卫生级不锈钢隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的卫生级不锈钢隔膜阀型号，请按卫生级不锈钢隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
