D343H/Y美标法兰蝶阀

产品说明

一、产品[D343H/Y美标法兰蝶阀]详细资料：

产品名称: 美标法兰蝶阀、美标蝶阀、美标法兰式金属硬密封蝶阀

产品型号型号：D343H/Y

通径：2″--40″

压力：150--900LB

温度：≤ 425 ℃

材质：碳钢，不锈钢等

详细介绍：美标法兰式金属硬密封蝶阀该系列蝶阀是我公司工程技术人员在德国MAK公司产品的基础上研制开发的新一代蝶阀产品，产品性能已处于国内外先进水平、广泛适用于治金、石油、化工、电力、市政建设等工业管道上作截断或调节介质流量用。

产品主要特点如下:

1.结构尺寸短、体积小、重量轻、操作轻便。

2.蝶板采用桁架结构,蝶板强度高、过流面积大、流阻小、节省能源。

3.本蝶阀在双偏心的基础上设计了角偏心(第三偏心)、充分利用凸轮效应,实现了阀门开启时阀座和密封圈瞬时分离,消除了密封副摩擦磨损。

4.蝶阀阀座表面按不同的要求堆焊相应的耐温、耐腐蚀合金材料,密封圈由多层次不锈钢片组成。在并闭转矩的作用下,弹性密封圈与阀体阀座之间的接触角产生轻微的契块效应,使得密封圈发生柔动和径向压缩使得阀座360度周圈均匀密封比压,从而实现最小的转矩实现最小严密的关闭。

美标法兰蝶阀适用标准
钢制蝶阀，API 609，MSS SP-67
温度和压力，ASME B16.34
结构长度，API 609
端法兰，ASME B 16.5
试验标准，API 598
耐火标准，API-607

美标法兰蝶阀设计说明
密封结构：软密封，多层次硬密封，弹性硬密封，防火软密封
制动器操作
ISO 5211 衬垫
连接：法兰，对焊，对夹，凸耳对夹
操作方式：手动，涡轮，电动，气动，液动
偏心结构，中线结构，单偏心，双偏心，三偏心结构

二、主要技术参数

三、美标法兰蝶阀标准材料规范

四、主要零部件材料

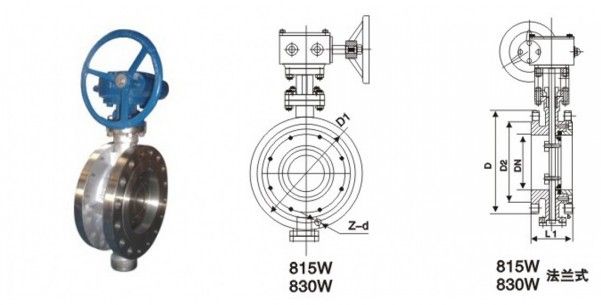

五、美标金属硬密封蝶阀主要外形连接尺寸

美标法兰式蝶阀( 150Lb)

美标法兰式蝶阀( 300Lb)

订货须知：

一、①美标锻钢球阀产品名称与型号②美标锻钢球阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定凯斯特阀门美标锻钢球阀型号，请按美标锻钢球阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
