Q341W美标铸钢固定球阀

- 产品型号:
- Q341W
- 产品口径:
- 2-40"
- 产品压力:
- 150-1500LB
- 产品材质:
- WCB
联系我们

产品说明

一、产品[Q341W三分体式连接锻钢固定球阀]详细资料：

产品名称: 锻钢固定球阀、美标固定球阀、锻钢球阀、分体式美标固定球阀

产品型号型号：Q41N/F/H/Y-150LB/2500LB Q341N/F/PEEK Q6/941N/F/PEEK等

通径：2″--40″

压力：150--900LB

温度：≤ 425 ℃

材质：碳钢，不锈钢等

详细介绍：Q341W三分体式连接锻钢固定球阀，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到最小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点。

Q341W固定球阀适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

二、Q341W API美标铸钢固定球阀应用规范：
API Mei Biao Zhu Gang Gu Ding Qiu Fa: Ying Yong Gui Fan

1. 设计、制造按API 6 D

2. 结构长度按 ANSI BI6.10

3. 连接法兰：ANSI BI6.5MSS-SP44

4. 阀门检查和试验按API STD.598

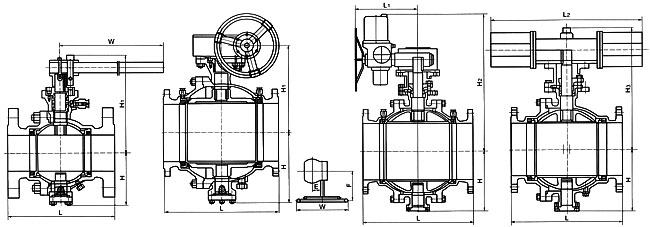

三、Q341W API美标铸钢固定球阀 Class 150Lb 主要连接尺寸及重量
API Mei Biao Zhu Gang Gu Ding Qiu Fa: Class 150Lb Zhu Yao Lian Jie Chi Cun Ji Zhong Liang

公称通径DN		2	2 1/2	3	4	5	6	8	10	12	14	16	18	20	24	28	32	36	40
d1		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	178	191	203	229	356	394	457	533	610	686	762	864	914	1067	1245	1372	1524	1753
L	BW	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346	1524	1727	1880
H		102	114	127	152	184	219	273	360	395	430	470	550	580	700	800	950	1100	1200
手动	H1	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100	1150	1247	1374
	E	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83	83	123	123
	F	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650	650	735	735
	W	230	400	400	650	1050	150	600	600	800	800	800	800	800	800	800	800	800	00
	Wt(Kg)	12	16	22	35	58	74	205	322	460	576	864	1280	1600	3540	4500	5940	7540	9320
电动	H2	-	-	-	-	-	554	600	652	760	770	830	-	940	1020	1115	-	-	-
电动	L1	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410	-	-	-
气动	H3	274	379	389	479	552	666	736	926	159	1127	1393	1468	1538	1370	1450	-	-	-
气动	L2	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	2840	2840	-	-	-

四、Q341W API美标铸钢固定球阀 Class 300Lb 主要连接尺寸及重量
API Mei Biao Zhu Gang Gu Ding Qiu Fa: Class 300Lb Zhu Yao Lian Jie Chi Cun Ji Zhong Liang

公称通径DN		2	21/2	3	4	5	6	8	10	12	14	16	18	20	24	28	32	36	40
d1		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346	1524	1727	1880
L	BW	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346	1524	1727	1880
H		102	114	127	152	184	219	273	360	395	430	470	550	580	700	800	950	1100	1200
手动	H1	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100	1150	1247	1374
	E	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83	83	123	123
	F	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650	650	735	735
	W	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800	800	800	800
	Wt(Kg)	15	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300	7860	8684	10300
电动	H2	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690	-	-	-
电动	L1	-	-	-	-	-	74	350	350	420	420	400	-	400	410	650	-	-	-
气动	H3	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470	-	-	-
气动	L2	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300	-	-	-

五、Q341W API美标铸钢固定球阀 Class 400Lb 主要连接尺寸及重量
API Mei Biao Zhu Gang Gu Ding Qiu Fa: Class 400Lb Zhu Yao Lian Jie Chi Cun Ji Zhong Liang

公称通径DN		2	2 1/2	3	4	6	8	10	12	14	16	20	24	28
d1		51	64	76	102	152	203	254	305	337	387	489	591	686
L	RF	292	330	356	406	495	597	673	762	826	902	1054	1232	1397
L	BW	295	333	359	410	498	600	676	765	829	905	1060	1241	1410
H		114	124	133	159	250	294	395	445	500	530	660	800	900
650手735动	H1	108	155	197	235	300	374	445	512	550	615	810	1010	1180
	E	116	116	116	116	116	171	171	257	257	257	150	83	123
	F	350	350	350	350	350	420	420	400	400	400	410	650	735
	W	600	600	600	600	600	800	800	800	800	800	800	800	800
	Wt(Kg)	23	35	49	91	192	355	640	880	1100	1540	2800	530	5700
电动	H2	-	-	-	-	554	574	931	771	867	805	979	1085	1147
电动	L1	-	-	-	-	235	235	400	400	410	410	420	690	690
电动	H3	340	-	-	576	666	895	1002	1059	1160	1250	1320	1470	1520
电动	L2	405	-	-	479	756	1060	1060	1360	1360	2840	2840	3300	3300

六、Q341W API美标铸钢固定球阀 Class 600Lb 主要连接尺寸及重量
API Mei Biao Zhu Gang Gu Ding Qiu Fa: Class 600Lb Zhu Yao Lian Jie Chi Cun Ji Zhong Liang

公称通径DN		2	2 1/2	3	4	6	8	10	12	14	16	20	24	28
d1		51	64	76	102	152	203	254	305	337	387	489	591	686
L	RF	292	330	356	432	559	660	787	838	889	991	1194	1397	1549
L	BW	295	333	359	435	562	664	791	841	892	994	1200	1407	1562
H		114	124	133	159	250	294	395	445	500	530	660	800	900
手动	H1	108	155	197	235	300	374	445	512	550	615	810	1010	1180
	E	116	116	116	116	116	171	171	257	257	257	150	83	123
	F	350	350	350	350	350	420	420	400	400	400	410	650	735
	W	600	600	600	600	600	800	800	800	800	800	800	800	800
	Wt(Kg)	35	38	55	102	232	390	710	960	1700	1970	3250	5800	6700
电动	H2	-	-	-	-	569	658	694	765	825	917	998	1098	1185
电动	L1	-	-	-	-	235	259	400	410	410	420	690	690	690
电动	H3	340	-	-	479	666	895	1002	1059	1160	1250	1320	1470	1520
电动	L2	405	-	-	576	756	1060, ,	1060	1360	1360	2840	2840	3300	3300

七、Q341W API美标铸钢固定球阀 Class 900Lb 主要连接尺寸及重量
API Mei Biao Zhu Gang Gu Ding Qiu Fa: Class 900Lb Zhu Yao Lian Jie Chi Cun Ji Zhong Liang

公称通径DN		2	2 1/2	3	4	6	8	10	12	14	16	18	20	24
d1		51	64	76	102	152	203	254	305	327	375	426	473	572
L	RF	368	419	381	457	610	737	838	965	1029	1130	1219	1321	1549
L	BW	371	422	384	460	613	740	841	968	1038	1140	1232	1334	1568
H		217	241	259	297	360	322	420	470	510	600	700	720	810
手动	H1	126	158	191	216	270	394	502	572	675	762	866	894	965
	E	116	116	116	116	171	171	257	257	150	150	180	180	220
	F	350	350	350	350	420	420	400	400	410	410	650	650	735
	W	600	600	600	600	800	800	800	800	800	800	800	800	800
	Wt(Kg)	50	60	80	125	270	-	-	-	-	-	-	-	-

订货须知：

一、①Q341W美标铸钢固定球阀产品名称与型号②Q341W美标铸钢固定球阀口径③Q341W美标铸钢固定球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的Q341W美标铸钢固定球阀型号，请按Q341W美标铸钢固定球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们凯斯特的专家为您审核把关。
