Q347F美标锻钢固定球阀

- 产品型号:
- Q347F
- 产品口径:
- 2-38"
- 产品压力:
- 150-900LB
- 产品材质:
- WCB 不锈钢
联系我们

产品说明

一、产品[Q347F美标固定球阀]详细资料：

产品名称: 美标固定球阀、锻钢球阀、三片式美标固定球阀

产品型号型号：Q47N/F/H/Y-150LB/2500LB Q347N/F/PEEK Q6/947N/F/PEEK等

通径：2″--40″

压力：150--900LB

温度：≤ 425 ℃

材质：碳钢，不锈钢等

详细介绍：美标固定球阀在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于高中压球阀。受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀
美标固定球阀采用中心结构，在关闭过程中，阀座与球冷酷间的密封比压能迅速增加，从而确保了密封副的可靠密封。当阀门开启时，阀座与球体能迅速脱离，有效地减小了操作力矩，并使阀座表面与球面之间的控伤可能性降到最小。
a、美标固定球阀采用了弹性加载结构，在正常关闭情况下确保了球体密封面与阀座密封之间的接触，在高温工况下，能有效补偿内件受热膨胀，避免因高温而导致的卡阻，适合于中小口径高温使用场合。
b、美标固定球阀除金属硬密封偏心球阀的偏心特点外，其它优点在此也具务，此外，它可双向使用，且不易在中腔沉积污物，根据用户工况条件，也可在中腔设置排污口。
c、美标固定球阀的球体表面采用特殊硬化处理，阀座整体用特种硬质材料或局部堆焊硬质材料，确保密封副之间的有合适的硬度差。
d、由于球体表面采用特殊的表面硬化处理，阀座采用堆焊硬质合金，所以在阀门的启闭过程中能很好经受介质冲刷，特别适合于固体颗粒和磨料介质。
e、美标固定球阀除球体表面和阀座表面的特殊表面处理外，在其它密封材料方面采用柔性石墨、金属缠绕式垫片等，故能用于高温、高压工况，并具耐火烧功能

美标固定球阀的特点：
　　1．流体阻力小，全通径的球阀基本没有流阻。2．结构简单、体积小重量轻。3．紧密可靠它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。7．适用范围广，通径从小到几毫米，大到1米，从高真空至高压力都可应用。8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中
       1．流体阻力小，全通径的球阀基本没有流阻。
       2．结构简单、体积小、重量轻。
       3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
       4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
       5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
       6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
       7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
       8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
美标固定球阀的概述：
      美标固定球阀,铸造材料可以确保足够的硬度和强度最大额定操作压力下没有内在缺陷施放。足量的壁厚度决定身体和适应不同的高强度螺栓阀系方便维护和足以承担压力管道阀门的阀内件精心设计,选择在各种工作可靠性的工作条件。
a:防火安全结构: 当耳轴球阀正常使用,其加盖阀座和球面法、阀座固定器o形环和盖章的身体,这是软密封,密封可靠当阀座和o形环受伤,阀座固定器和身体会加盖膨胀石墨这样的行为防火安全的目的。
b:.防静电设备:   为了防止间的磨擦球,杆和聚四氟乙烯产生静电可能点燃易燃物品,导致事故,在这个球阀,静态传导弹簧之间阀杆和球,阀杆和身体因此静电是地面和系统安全进行担保。
c.自由泄漏的身体密封结构:    畅顺,阀门的开关位置阀体和阀帽的双加盖垫片和o形环,在此基础上,这样的原因似火、高温、减震和凹凸不平的开放或关闭扭矩都不会引起外泄漏。
d.操作低扭矩:   自我润滑轴承安装在摩擦的干细胞,导致耐磨、灵活的运作和低扭矩。
e.双重阻塞渗出: 当球全开或关闭位置,发射机物质身体可以腔中心公布排水、排空装置此外,很中心压力阀门腔内能被释放到低压结束了自己的救援的座位。
f.紧急密封   复合注塑孔设计和复合注塑阀门安装在位于阀杆/戴帽子和身体方面的支持阀门当密封阀杆或座位受损的诱发泄漏,这种化合物可以用来做第二次密封隐蔽的止回阀安装在旁都有复合注塑阀门,防止由于外流化合物的作用的物质,发射机复合的顶端的喷油阀的复合快速的连接连接器注射枪。
g.扩展阀杆:地下安装阀门,阀杆可以延长、为方便操作相应的复合喷油嘴、排水阀可以延长到最高的阀门。
h.自动体腔,救援 : 当身体压力上升不正常的,如不稳定因素、耳轴球阀下游阀座上将被正常压力,同时不正常的自动释放压力,并不损坏密封的上游的座位。

美标固定球阀的主要适用范围：
主要适用于化工、冶金、石油、制药等行业的各种高压介质输送管道中，适用温度：-196～450℃；驱动方式：手动、气动、电动、液动、涡轮动等；公称通径：1/2"～12"；公称压力：150LB~1500LB；适用介质：水、气、油品、天然气和酸碱腐蚀介质。

二、产品执行标准

产品规范	设计规范	结构长度	连接法兰	试验与检验	产品标识	供货规范
产品规范	API 608 API 6D	ANSI B16.10 API 6D	ANSI B16.5	API 598 API 6D	MSS SP-25 API 6D	API 608 API 6D

三、产品性能规范

公称压力	150Lb	300Lb	400Lb	600Lb
壳体试验压力	3.1	7.5	10.2	15.0
密封试验 (液)	2.2	5.5	7.48	11.0
密封试验(气)	O.5～O.7
适用介质	C P R 水、油品、蒸汽硝酸类醋酸类
适用温度	≤ 200℃

四、主要零件材料

名称		WCB类	CF8类	CF3类	CF8M类	CF3M类
阀体左体		A216-WCB	A316-CF8	A35-CF3	A351-CF8M	A351-CF3M
球体	B2-B8	A105-1025	A182-F304L	A182-F304L	A132-F316	A182-F316L
	B8以上	A216-WCB	A351-CF8M	A351-CF3	A351-CF8M	A351-CF3M
阀杆		A182-F6a	A182-F304	A182-F304L	A182-F336	A182-F316L
阀座		PTFE/增强
阀座支承圈		A105-1025	A182-F304	A182-F304L	A182-F316	A182-F316L
弹簧		3vc-7/17—49H
0形圈		NBR	氟橡胶
螺柱		A193-B7	A193-B8
螺母		A194-2H	A194-8

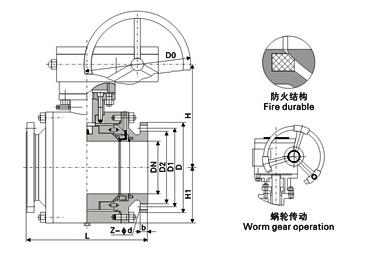

五、主要外形和连接尺寸 CLASS 150 A1B(3)41,(3)47,(3)67F(N.PPL).IP.R.V) 单位 Unit：mm

DN	主要外形尺寸和连接尺寸												WT	备注
DN	d	L-RF	L-BW	D	D1	D2	b	f	n-φd	H1	H2	D0	WT	备注
1/2″	13	108	-	89	60.5	35	11.2	1.6	4-16	-	59	130	2.3	浮动球
3/4″	19	117	-	98	70	43	11.2	1.6	4-16	-	63	130	3.0
1″	25	127	-	108	79.5	51	11.2	1.6	4-16	-	75	160	4.5
11/2″	38	165	190	127	98.5	73	14-3	1.6	4-16	-	95	230	7.0
2″	51	178	216	152	120.5	92	15.9	1.6	4-19	-	107	230	9.5	固定球浮动球
21/2″	61	190	241	178	139.5	105	17.5	1.6	4-19	-	142	400	15.0
3″	76	203	283	190	152.5	127	19-1	1.6	4-19	-	152	400	19.0
4″	102	229	305	229	190.5	157	23.9	1.6	8-19	-	178	700	33.0
5″	127	356	-	254	216	186	23.9	1.6	8-22	-	252	1100	58.0
6″	52	394	457	279	241.5	216	54.5	1.6	8-22	-	272	1100	93.0
8″	203	457	521	343	298.5	270	58.6	1.6	8-22	-	342	1500	160.0
8″	203	457	521	343	298.5	270	28.6	1.6	8-22	-	398	600	180.0	固定球
10″	254	533	559	406	362	324	30.2	1.6	12-25	335	495	600	240.0
12″	305	610	635	482.6	431.8	381	31.8	1.6	12-25	385	580	800	390.0
14″	337	686	762	535	476	412.8	35	1.6	12-29	430	625	800	510.0
16″	387	162	838	597	539.5	469.9	36.6	1.6	16-29	470	720	800	750.0
20″	489	914	991	698	635	584.2	42.9	1.6	20-32	590	840	800	1190
24″	591	1067	1143	813	749.5	692.2	47.8	1.6	20-35	700	1050	800	2100
26″	686	1245	1346	927.1	836.6	800.1	71.4	1.6	28-35	780	1150	800	3000

六、主要外形尺寸和连接尺寸 CLASS 300 A3B(3)41,(3)47,(3)67F(N.PPL).IP.R.V)

DN	主要外形尺寸和连接尺寸												WT	备注
DN	d	L-RF	L-BW	D	D1	D2	b	f	n-φd	H1	H2	D0	WT	备注
1/2″	13	140	-	95	66.5	35	14.2	1.6	4-16	-	59	130	2.5	浮动球
3/4″	19	152	-	117	82.5	43	15.9	1.6	4-19	-	63	130	3.5
1″	25	165	-	124	89	51	17.5	1.6	4-19	-	75	160	5.5
11/2″	38	190	190	156	114.5	73	20.7	1.6	4-22	-	95	230	10.5
2″	51	216	216	165	127	92	22.3	1.6	8-19	-	107	230	14.5	固定球浮动球
21/2″	61	241	241	190	149	105	25.4	1.6	8-22	-	142	400	23.5
3″	76	283	283	210	168	127	28.6	1.6	8-22	-	152	400	30.0
4″	102	305	305	254	200	157	31.8	1.6	8-22	-	178	700	55.0
5″	127	381	-	279	235	186	35	1.6	8-22	-	252	1100	81.0
6″	52	403	457	318	270	216	36.5	1.6	12-22	-	272	1100	118.0
8″	203	502	521	381	330	270	41.3	1.6	12-25	-	342	1500	200.00
8″	203	502	521	381	330	270	41.3	1.6	12-25	-	398	600	220.2
10″	254	568	559	444	387.5	324	17.7	1.6	16-29	335	495	600	365
12″	305	648	635	520.8	451	381	50.8	1.6	16-32	385	580	800	530
14″	337	762	762	584.2	514.5	412.8	53名	1.6	20-32	430	625	800	740	固定球
16″	387	838	838	647.8	571.5	469.9	57.2	1.6	20-35	470	720	800	1030
20″	489	991	991	774.8	685.8	58.2	63.5	1.6	24-35	590	840	800	1540
24″	591	1143	1143	914.4	812.8	692.2	69.8	1.6	24-41	700	1050	800	2600
28″	686	1346	1346	1035	939.8	800.1	85.9	1.6	28-44.5	780	1150	800	3900

七、主要外形和连接尺寸 CLASS 400 A4813)41,(3)47,(3)67F(N.PPL).IP.R.V) 单位 Unit：mm

DN	主要外形尺寸和连接尺寸												WT	备注
DN	d	L-RF	L-BW	D	D1	D2	b	f	n-φd	H1	H2	D0	WT	备注
1/2″	13	165	165	95	66.5	35	14.3	6.4	4-16	-	59	130	6.5	浮动球
3/4″	19	190	190	117	82.5	43	15.9	6.4	4-19	-	63	160	9
1″	25	216	216	124	89	51	17.5	6.4	4-19	-	75	160	13
11/2″	38	241	241	156	114.5	73	22.3	6.4	4-22	-	95	230	16.5
2″	51	292	292	165	127	92	25.4	6.4	8-19	-	107	700	25	固定球浮动球
4″	102	406	406	254	200	157.2	35	6.4	8-25	-	178	700	66
6″	152	495	495	317.5	270	216	41	6.4	12-25	250	300	600	145
8″	203	597	597	381	330	269-8	47.8	6.4	12-28.5	294	374	800	250	固定球
10″	254	673	673	445	387.5	324	53.8	6.4	16-32	370	445	800	540
12″	305	762	762	521	451	38l	57	6.4	16-35	420	515	800	780
14″	337	826	826	584	514.5	413	60.5	6.4	20-35	460	550	800	1000
16″	387	902	902	648	571.5	470	63.5	6.4	20-38	505	615	800	1300
20″	489	1054	1054	775	686	584.2	69.8	6.4	24-41	630	810	800	2100
24″	591	1232	1232	915	812.8	692.2	76	6.4	24-48	685	845	800	3400
28″	686	1397	1397	1035	939.8	800	95.3	6.4	28-51	860	1087	800	5000

八、主要外形和连接尺寸 CLASS 600 A6B(3)41,(3)47,13)67F(N.PPL).IP.R.V) 单位 Unit：mm

DN	主要外形尺寸和连接尺寸												WT	备注
DN	d	L-RF	L-BW	D	D1	D2	b	f	n-φd	H1	H2	D0	WT	备注
1/2″	13	165	165	95	56.5	35	14.3	6.4	4-16	-	59	160	7.5	浮动球
3/4″	19	190	190	117	82.5	43	15.9	6.4	4-19	-	63	160	10.5
1″	25	216	216	124	89	5l	17.5	6.4	4-19	-	75	230	14.5
11/2″	38	241	241	156	114.5	73	22.3	6.4	4-22	-	95	400	18.5
2″	51	292	292	165	127	92	25.4	6.4	8-19	-	107	700	25	固定球浮动球
4″	102	432	432	273	216	157.2	38	6.4	8-25	-	178	1100	76
6″	152	559	559	355.6	282.1	216	47.2	6.4	12-29	250	300	600	127
8″	203	660	660	419.5	349.2	269-8	55.7	6.4	12-32	294	374	800	350	固定
10″	254	787	787	508	431.8	324	63.5	6.4	16-35	370	445	800	660
12″	305	838	838	559	489	38l	66.5	6.4	20-35	420	515	800	820
14″	337	889	889	603.2	527	413	69.8	6.4	20-38	460	550	800	1130
16″	387	99l	991	686	603.2	470	76.2	6.4	20-41	505	615	800	1550
20″	489	1194	1194	818	724	584.2	89	6.4	24-44.5	630	810	800	2800
24″	591	1397	1397	940	838.2	692.2	101.6	6.4	24-51	825	1010	800	5300
28″	686	1549	1549	1073	965.2	800	111.3	6.4	28-55	970	1180	800	6500

订货须知：

一、①美标固定球阀产品名称与型号②美标固定球阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定凯斯特阀门美标固定球阀型号，请按美标固定球阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
