一、产品[G41J、G45J手动隔膜阀]的详细资料:

产品名称：手动隔膜阀

产品型号:G41J、G45J

产品特点：凯斯特牌G41J手动隔膜阀是一种特殊形工的具有截断功能的阀门，其启闭件由钢质瓣与软质材料（橡胶和氟塑料复合）制的隔膜组成并将阀体内腔与阀盖内腔隔开以达到截断管内介质之目的。G41J手动衬胶隔膜阀，手动衬胶隔膜阀，衬胶隔膜阀是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。其最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。
    衬胶隔膜阀是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。
    衬胶隔膜阀的特点:
    最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。 　　1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。 　　2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。 　　3、隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。 　　4、一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中，也不宜在较高压力的管路中使用，隔膜阀是在1.3×10-5～2.5X106Pa的流体系统中用来开启或隔断气流的阀门。

设计规范：遵循GB 1239,　BS 5156标准。　
驱动方式：手动、气动（常开或常闭）、电动。
法兰连接隔膜阀
设计与制造符合中国国家标准
基本结构形式：堰式，直流式
公称压力PN0.6~1.0(Mpa)
公称能径DN15-400(mm)

二、隔膜阀型号：

手动	G41J(堰式)	手动	G641J(往复式)
	G41F5(堰式)		G641F5(往复式)
	G45J(直流式)		G6B41F(常闭式)
	G45F5(直流式)		G6B41F5(常闭式)
电动	G9B41J(防爆式)	电动	G941J(普通型)
	G9B41F5(防爆式)		G941F5(普通型)

三、隔膜阀性能规范：

遵循规范	STANDARD
设计与制造	GB12239
结构长度	GB1221/JB1688
法兰尺寸	JB78/JB79(GB　HG　SH)
压力试验	GB/T13927
标签	GB12220
供货	GB/T12252

四、主要零部件材料表：

序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳钢
		Z	C	P	R	PL	RL
1	阀体、阀盖、阀瓣	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀杆	35	1Cr13	1Cr18Ni19Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里层	FEP（F46） PFA PCTFE（F3）
4	隔膜	FEP（F46）/CR（氟丁橡胶） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡胶）
5	阀杆螺母	ZCuAL10Fe3 ZCuAL10Fe3
6	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti	1Cr17Ni9Ti
7	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
8	手轮	HT200	HT200	WCC	WCC	WCC	WCC

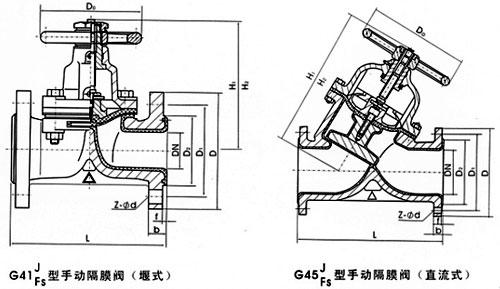

三、凯斯特牌手动隔膜阀主要外形连接尺寸及重量：

型号	公称通径DN(mm)	尺寸（㎜）
		L	D	D1	D0	Z-φd	H	H1	H2	H3	重量 (㎏)
G41WJFS-610	15	125	95	65	120	4-φ14	-	-	-	-	3.8
	20	135	105	75	120	4-φ14	-	-	-	-	4.2
	25	145	115	85	120	4-φ14	121	135	-	-	4.5
	32	160	1135	100	120	4-φ18	132	150	-	-	7
	40	180	145	110	140	4-φ18	156	176	-	-	9
	50	210	160	125	140	4-φ18	169	195	-	-	12
	65	250	180	145	200	4-φ18	202	236	-	-	18
	80	300	195	160	200	4-φ18	216	256	-	-	24.5
	100	350	215	180	280	8-φ18	270	322	-	-	38.5
	125	400	245	210	320	8-φ18	338	406	-	-	60
	150	460	280	240	320	8-φ23	384	464	-	-	82
G41WJFS-4	200	570	335	295	400	8-φ23	518	638	-	-	149
	250	680	390	350	500	12-φ23	598	734	-	-	240
	300	790	440	400	560	12-φ23	698	778	-	-	350
	350	900	500	460	560	16-φ23	723	883	-	-	392
	400	1000	565	515	640	16-φ25	868	1078	-	-	585
G45WJFS-6	32	180	135	100	120	4-φ18	-	-	-	-	7
	40	180	145	110	140	4-φ18	-	-	203	216	8.5
	50	210	160	125	140	4-φ18	-	-	213	229	14
	65	250	180	145	200	4-φ18	-	-	248	268	18
	80	300	195	160	200	4-φ18	-	-	281	305	30
	100	350	215	180	280	8-φ18	-	-	332	362	43
	125	400	245	210	320	8-φ18	-	-	-	-	67
	150	460	280	240	320	8-φ23	-	-	450	496	80
	200	570	335	295	400	8-φ23	-	-	594	654	150.2
	250	680	390	350	500	12-φ23	-	-	695	771	238

订货须知：
一、①隔膜阀产品名称与型号②隔膜阀口径③隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的隔膜阀型号，请按隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
