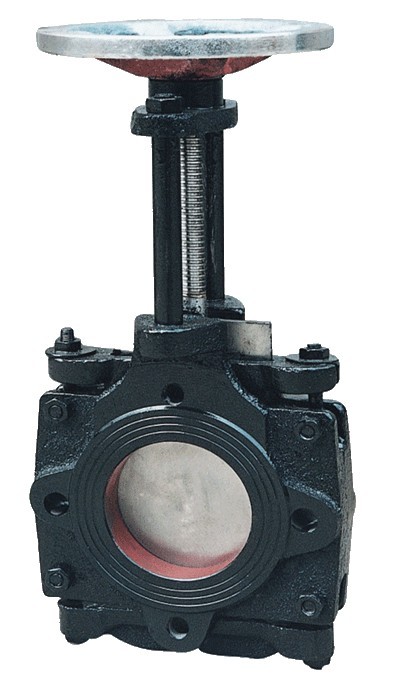

ZT9928手动浆料闸阀

- 产品型号:
- ZT9928型
- 产品口径:
- 50-600mm
- 产品压力:
- 0.6-1.6Mpa
- 产品材质:
- 铸铁、碳钢、不锈钢
联系我们

产品说明

一、产品[ZT9928手动浆料闸阀]的详细资料：

产品名称：闸阀,手动浆料闸阀,手动浆料闸阀,浆料闸阀

产品型号：ZT9928-(0.6/1.0)

口径：50～400mm

压力：0.6MPa、1.0MPa

材质：不锈钢、碳钢、灰铸铁、橡胶

产品特点：该产品广泛地应用在石油、化工、造纸、碱业等行业.

二、主要性能规范：

公称压力PN（MPa)	适用介质	阀体材料	适用温度
0.6	铸钢、铸铁、不锈钢	纸浆料	X＜80
1.0	糖浆、泥浆、纸浆、污水	铸钢、铸铁	X＜80

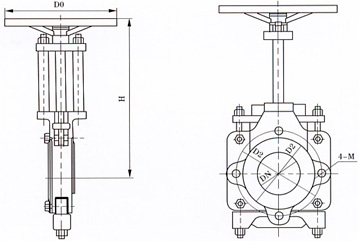

三、凯斯特牌ZT9928手动浆料闸阀主要零件材料及连接尺寸：

公称压力 PN(MPa)	公称通径 DN(mm)	主要结构尺寸(mm)							公称压力 PN(MPa)	公称通径 DN(mm)	主要结构尺寸(mm)
公称压力 PN(MPa)	公称通径 DN(mm)	L	D1	D2	H	H1	N-M	Z-Φd	公称压力 PN(MPa)	公称通径 DN(mm)	L	H	H1	D1	D2	Z-Φd
0.6	50	50	90	110	380	330	2-12	2-14	1.0	50	48	306	356	100	125	4-20
	65	55	110	130	415	350	2-12	2-14		65	48	320	365	120	145	4-20
	80	60	125	150	450	370	2-16	2-18		80	50	336	416	135	160	4-20
	100	60	145	170	500	400	2-16	2-18		100	50	374	474	155	180	8-20
	125	65	175	200	625	500	4-16	4-18		125	57	446	571	184	210	8-20
	150	70	200	225	690	540	4-16	4-18		150	57	543	693	210	240	8-24
	200	75	255	280	800	600	4-16	4-18		200	70	610	810	268	295	8-24
	250	85	260	335	900	650	8-16	4-18		250	70	724	974	324	350	12-24
	300	90	362	395	1000	720	8-20	4-22		300	76	820	1120	370	400	12-24
	350	105	412	445	1130	780	8-20	4-22		350	76	921	1271	430	460	16-24
	400	115	462	495	1750	850	12-20	4-22		400	89	1026	1426	485	515	16-28

订货须知：
一、①ZT9928手动浆料闸阀产品名称与型号②ZT9928手动浆料闸阀口径③ZT9928手动浆料闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的ZT9928手动浆料闸阀型号，请按ZT9928手动浆料闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
