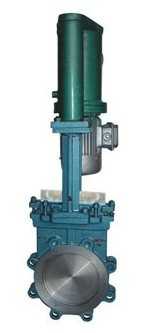

PZ243H电液动单夹式刀型闸阀

- 产品型号:
- PZ243H电液动型
- 产品口径:
- 50-1200mm
- 产品压力:
- 0.6-2.5Mpa
- 产品材质:
- 碳钢、不锈钢、锻钢、铬钼钢
联系我们

产品说明

一、产品[PZ243电液动单夹式刀型闸阀]详细资料：

产品名称: 电液动单夹式刀型闸阀

产品型号: PZ243(H/X/F)-(0.6/1.0/1.6)

详细介绍：PZ243电液动单夹式刀型闸阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善，便于维修，使用寿命长。阀门流阻小，完全直通的通道。可防止介质在阀内的沉积，流通性强。平行单闸板的密封结构，可刮除黏附在密封面上的附着物，有自清洁作用。阀门中口采用填料压盖式上密封结构，具有良好的密封性和易更换性，方便维修。阀门选用优质耐磨材料，具有一定的耐磨性和抗腐蚀能力，尤其适用于固体颗料、粘滞泥浆、纸浆、高温炉渣、矿石粉末等复杂介质。PZ243电液动单夹式刀型闸阀通过电液联动装置往复推位来控制阀门的开启和关闭,如配置传感器或数字显示装置,可进行远距离,高空的危险地区的集中或程序控制,广泛应用于冶金、电力、煤炭、矿山、水利等行业,是一种应用性强的新型更新替代产品。

特点：

1、机、电、液、仪一体化，实现现场控制，集中监控或自动控制。

2、无级调力，运行平稳，冲击力小，运用于较高压力场合。

3、节能，液压传动效率高达80％。

4、阀门整体结构紧凑，体积小，无需液压泵站。

5、可控制任意阀位并可锁定。

注意事项：

1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；

2.各连接部位螺栓，要求均匀拧紧；

3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；

4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；

5.用户在安装阀门时，必须预留阀门驱动的必要空间；

6.驱动装置的接线须按线路图进行；

7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

二、PZ243电液动单夹式刀型闸阀性能规范：

公称压力(MPa)	壳体试验(MPa)	密封试验(MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤400℃	纸浆、污水、煤浆、灰、渣水混合物

三、PZ243电液动单夹式刀型闸阀零件材料：

体、盖	闸板	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

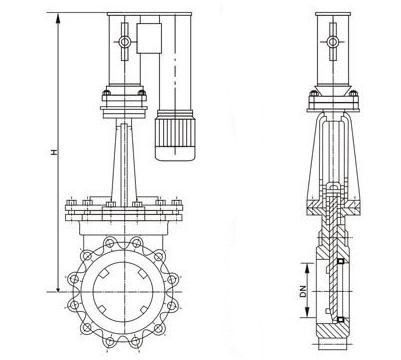

四、凯斯特牌PZ243电液动单夹式刀型闸阀主要外形及连接尺寸(mm)：

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6 MPa	50	48	90	110	300	4-M12	1.0MPa	50	48	100	125	300	4-M16
	65	48	110	130	310	4-M12		65	48	120	145	310	4-M16
	80	51	125	150	330	4-M16		80	51	135	160	330	4-M16
	100	51	145	170	380	4-M16		100	51	155	180	380	8-M16
	125	57	175	200	440	8-M16		125	57	185	210	440	8-M16
	150	57	200	225	500	8-M16		150	57	210	240	500	8-M20
	200	70	255	280	580	8-M16		200	70	265	295	580	8-M20
	250	70	310	335	670	12-M16		250	70	320	350	670	12-M20
	300	76	362	395	820	12-M20		300	76	368	400	820	12-M20
	350	76	412	445	900	12-M20		350	76	428	460	900	16-M20
	400	89	462	495	1020	16-M20		400	89	482	515	1020	16-M22
	450	89	518	550	1150	16-M20		450	89	532	565	1150	20-M22
	500	114	568	600	1250	16-M20		500	114	585	620	1250	20-M22
	600	114	670	705	1500	20-M22		600	114	685	725	1500	20-M27
	700	127	775	810	1750	24-M22		700	127	800	840	1750	24-M27
	800	127	880	920	2000	24-M27		800	127	898	950	2000	24-M30
	900	154	980	1020	2300	24-M27		900	154	1005	1050	2300	28-M30
	1000	165	1080	1120	2500	28-M27		1000	165	1115	1160	2500	28-M30
	1200	190	1295	1340	2800	32-M30		1200	190	1325	1380	2800	32-M30

订货须知：
一、①PZ243电液动刀形闸阀产品名称与型号②PZ243电液动刀形闸阀口径③PZ243电液动刀形闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的PZ243电液动刀形闸阀型号，请按PZ243电液动刀形闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
