PZ673H气动刀形闸阀

- 产品型号:
- PZ673H
- 产品口径:
- 50-1000mm
- 产品压力:
- 1.0-6.4Mpa
- 产品材质:
- 碳钢、不锈钢、锻钢、铬钼钢
联系我们

产品说明

一、产品[PZ673H气动刀形闸阀]详细资料：

产品名称:对夹式刀形闸阀, 气动刀形闸阀,刀闸阀

产品型号: PZ673(H/X/F)-(0.6/1.0/1.6)

口径：DN50-DN400

压力：0.6-1.0MPa

材质：铸铁、铸钢、不锈钢

详细介绍：PZ673H、PZ673F、PZ673Y 气动刀型闸阀（刀闸阀）：气动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN0.6~16，阀体材料为碳素钢（PZ673H-0.6C~16C）、不锈钢（PZ673F-0.6P~16P PZ673Y-0.6P~16P），具有排渣功能的的闸该气动刀型闸阀阀。是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。PZ673H、PZ673F、PZ673Y 气动刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。公称通径 DN50~DN800，工作压力 0.6~1.6MPa。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门，特别适合于造纸行业在管道上作调节和节流使用。

◎双作用：对阀门开启和关闭的两位式控制；
◎单作用：（弹簧复位）：在电器和气路切断或故障时，阀门自动开启或关闭。

可选附件
1、单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）。
2、接近开关
3、气源处理三联件（包括减压阀、过滤器、油雾器）。
4、电/气阀门定位器（调节型用）。

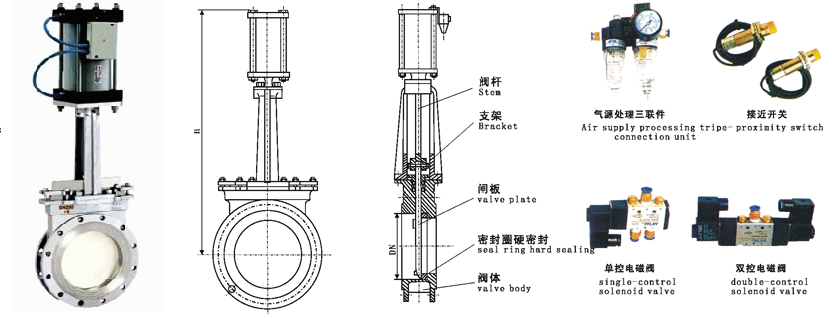

结构与特点
    本阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成，阀门启闭靠气缸动作来完成。
本阀结构特点：
    1、采用对夹式结构，体积小，重量轻。
    2、完全敞开的通道，可以防止介质在阀内沉积。
    3、新研制的U型封圈，可以保证阀门的良好密封性。
    4、闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。
    5、流阻小。
    6、安装维修方便。

二、PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）主要性能参数

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
PZ673H-10C~16C	6~16	0.6~1.6	≤ 100	纸浆、污水、煤浆、灰渣水泥混合物
PZ673F-10P~16P
PZ673Y-10P~16P

三、PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）零部件材料

型号	材料
型号	阀体	阀杆	密封面	填料
PZ673H-10C~16C	WCB	2Cr13	硬质合金、聚四氟乙烯	V型聚四氟乙烯、柔性石墨环
PZ673F-10P~16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
PZ673Y-10P~16P	CF8 (304)	0Cr18Ni9 (304)

四、PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）主要零件材质：

阀体、阀盖、阀板	铸钢
阀体及闸板的密封面	合金钢
阀杆	不锈钢
双头螺栓	35号钢
气缸	20号无缝钢管
活塞	铸铝合金
手动螺母	青铜
密封圈	石棉橡胶板、缠绕式金属石墨垫片
活塞环及轴环	耐油橡胶○型圈
填料函	石墨石棉绳

五、PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）PN1.6MPa 主要连接尺寸和外形尺寸：

DN	D	D1	D2	b	f	L	H	Ds	D0	Z-d	气源接头	重量Kg
50	160	125	100	16	3	250	865	160	250	4-18	M12×1.25	42
80	195	160	135	20	3	280	1100	160	300	8-18		54
100	215	180	155	20	3	300	1200	160	350	8-18		100
150	280	240	210	24	3	350	1380	219	400	8-23		135
200	335	295	265	26	3	400	1580	273	400	12-23		270
250	405	355	320	30	3	450	1710	273	400	12-25	M20×1.5	350
300	460	410	375	30	4	500	1880	325	500	12-25		480
350	520	470	435	34	4	550	2180	426	500	16-25		570
400	580	525	485	36	4	600	2325	459	550	16-30		900
450	640	585	545	40	4	650	2570	500	550	20-30		1560
500	705	650	608	44	4	700	2800	600	600	20-34	M24×1.5	1820
600	840	770	718	48	5	800	3010	600	600	20-41	M27×1.5	2850

六、PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）PN2.5MPa 主要连接尺寸和外形尺寸：

DN	D	D1	D2	b	f	L	H	Ds	D0	Z-d	气源接头	重量Kg
50	160	125	100	20	3	250	865	160	250	4-18	M12×1.25	42
80	195	160	135	22	3	280	1100	160	300	8-18		54
100	230	190	160	24	3	300	1200	160	350	8-23		105
150	300	250	218	30	3	350	1380	219	400	8-25		190
200	360	310	278	34	3	400	1580	273	400	12-25		280
250	425	370	332	36	3	450	1710	273	400	12-30	M20×1.5	405
300	485	430	390	40	4	500	1880	325	500	16-30		535
350	550	490	448	44	4	550	2180	426	500	16-34		720
400	610	550	405	48	4	600	2325	459	550	16-34		1200
450	660	600	555	50	4	650	2570	500	550	20-34		1910
500	730	660	610	52	4	700	2800	650	600	20-41	M24×1.5	2250
600	840	770	718	56	5	800	3010	730	600	20-41	M27×1.5	3100

七、PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）PN4.0MPa 主要连接尺寸和外形尺寸：

DN	D	D1	D2	b	f	L	H	Ds	D0	Z-d	气源接头	重量Kg
50	160	125	100	20	3	250	890	160	300	4-18	M12×1.25	62
80	195	160	135	22	3	310	1150	219	350	8-18		130
100	230	190	160	24	3	350	1300	273	400	8-23		155
150	300	250	218	30	3	450	1450	273	400	8-25		240
200	375	320	282	38	3	550	1660	325	500	12-30	M20×1.5	280
250	445	385	345	42	3	650	1860	325	500	12-34		305
300	510	450	408	46	4	750	2010	426	500	16-34		580
350	570	510	465	52	4	850	2350	459	550	16-34		770
400	655	585	535	58	4	950	2530	600	550	16-41		1260
450	680	610	560	60	4	1050	2780	650	600	20-41	M24×1.5	1680
500	755	670	612	62	4	1150	3100	730	600	20-48	M27×1.5	2150

八、PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）PN6.4MPa 主要连接尺寸和外形尺寸：

DN	D	D1	D2	b	f	L	H	Ds	D0	Z-d	气源接头	重量Kg
50	175	135	105	26	3	250	865	160	250	4-23	M12×1.25	85
80	210	170	140	30	3	310	1170	300	300	8-23		125
100	250	200	168	32	3	350	1280	350	350	8-25		178
150	340	280	240	38	3	450	1470	400	400	8-34		305
200	405	345	300	44	3	550	1650	400	400	12-34	M20×1.5	410
250	470	400	350	48	3	650	1810	400	400	12-41		690
300	530	460	412	54	4	750	1960	500	500	16-41		770
350	595	525	475	60	4	850	2240	500	500	16-41		980
400	670	585	525	66	4	930	2450	550	550	16-48	M24×1.5	1970

订货须知：
一、①PZ673H气动刀型闸阀产品名称与型号②PZ673H气动刀型闸阀口径③PZ673H气动刀型闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的PZ673H气动刀型闸阀型号，请按PZ673H气动刀型闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
