一、产品[PZ643H气动单夹式刀型闸阀]的详细资料：
产品名称 : PZ643气动刀型闸阀
型号：PZ643H_F_X
口径：50～1200mm
压力：0.6MPa、1.0MPa、1.6MPa
材质：不锈钢、碳钢、灰铸铁、橡胶
详细介绍：气动单夹式刀型闸阀主要由左，右阀体，U型密封圈，闸板，钢螺母，阀杆，支架，手轮等件组成，阀门启闭靠旋转手轮完成，顺时旋转时，阀门关闭；反之为开放。本阀可安装电动装置，气动装置。 电动单夹式刀型闸阀具有结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小等优点，密封可靠、操作轻便灵活，用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中介质。
结构特点：
气动单夹式刀型闸阀采用优质钢材焊接而成，其结构科学合理，紧凑独特，操作灵活，维护方便，密封性能可靠。其楔紧工作原理使插板越关越紧。而插板一旦开启，马上与密封面脱离，以保证密封面不受磨损，且密封面敞开式，物料无法附着和沉积。此构造是密封的关键所在。W表示密封面为橡胶软密封，P表示密封面为合金硬密封。配用不同的传动装置满足不同工况需求。Z73为手轮传动，WZ73为蜗轮传动，DZ73为电动装置传动，QZ73为气动装置传动。
工作原理：
气动单夹式刀型闸阀主要由阀体、插板、密封副、传动杆及传动装置等部件组成。手动物料切断阀由人工转动手轮，沿顺时针方向为关，逆时针方向为开。由旋转螺母带动传动杆作向上运动，使插板脱离密封面向上位移，直至全开，反之为关。蜗轮传动物料切断阀由人工转动蜗轮装置手轮，顺时针方向为关，逆时针方向为开，带动蜗轮副旋转从而带动传动杆向上运动，使插板全开，反之全关。电动物料切断阀由Z型电动装置得到指令动作旋转螺母带动传动杆作运动，使插板起到开关作用。气动物料切断阀由二位五通电磁换向阀控制，10A-5R气动推杆带动传动杆作往复运动，使插板起到开关作用。
二、PZ643H气动单夹式刀型闸阀性能规范：
|
公称压力（MPa）
|
壳体试验（MPa）
|
密封试验（MPa）
|
工作温度
|
适用介质
|
|
1.0
1.6
|
1.5
2.4
|
1.1
1.8
|
≤400℃
≤400℃
|
纸浆、污水、煤浆、灰、渣水混和物
|
三、PZ643气动单夹式刀型闸阀零件材料：
|
体、盖
|
闸阀
|
阀杆
|
密封面
|
|
不锈钢、碳钢、灰铸铁
|
碳钢、不锈钢
|
不锈钢
|
橡胶、四氟、不锈钢、硬质合金
|

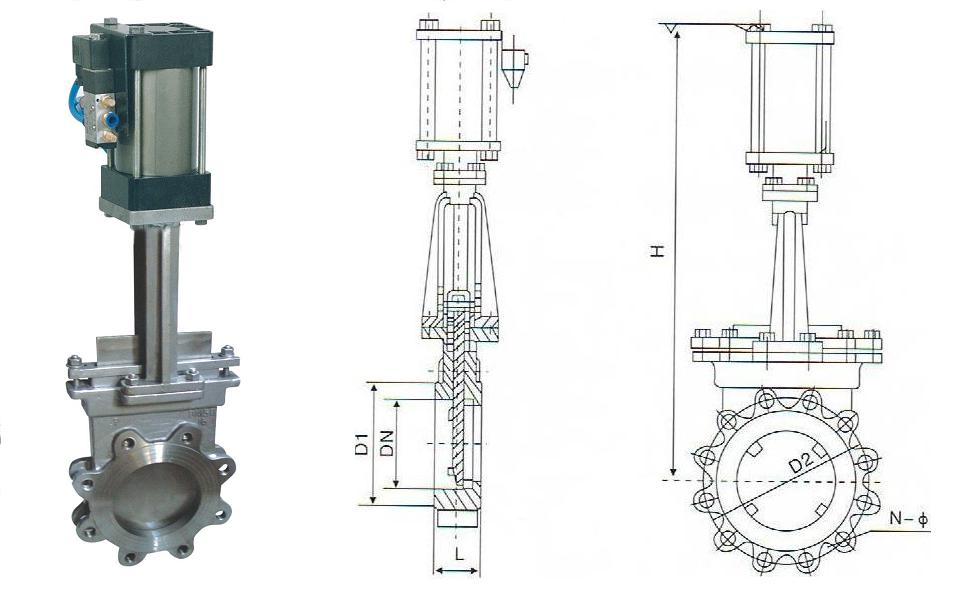

四、PZ643气动单夹式刀型闸阀外形连接尺寸：
|
MPa
|
DN
|
L
|
D1
|
D2
|
H
|
n-M
|
MPa
|
DN
|
L
|
D1
|
D2
|
H
|
n-M
|
|
0.6
MPa
|
50
|
48
|
90
|
110
|
335
|
4-M12
|
1.0
MPa
|
50
|
48
|
100
|
125
|
335
|
4-M16
|
|
65
|
48
|
110
|
130
|
363
|
4-M12
|
65
|
48
|
120
|
145
|
363
|
4-M16
|
|
80
|
51
|
125
|
150
|
395
|
4-M16
|
80
|
51
|
135
|
160
|
395
|
4-M16
|
|
100
|
51
|
145
|
170
|
465
|
4-M16
|
100
|
51
|
155
|
180
|
465
|
8-M16
|
|
125
|
57
|
175
|
200
|
530
|
8-M16
|
125
|
57
|
185
|
210
|
530
|
8-M16
|
|
150
|
57
|
200
|
225
|
630
|
8-M16
|
150
|
57
|
210
|
240
|
630
|
8-M20
|
|
200
|
70
|
255
|
280
|
750
|
8-M16
|
200
|
70
|
265
|
295
|
750
|
8-M20
|
|
250
|
70
|
310
|
335
|
900
|
12-M16
|
250
|
70
|
320
|
350
|
900
|
12-M20
|
|
300
|
76
|
362
|
395
|
1120
|
12-M20
|
300
|
76
|
368
|
400
|
1120
|
12-M20
|
|
350
|
76
|
412
|
445
|
1260
|
12-M20
|
350
|
76
|
428
|
460
|
1260
|
16-M20
|
|
400
|
89
|
462
|
495
|
1450
|
16-M20
|
400
|
89
|
482
|
515
|
1450
|
16-M22
|
|
450
|
89
|
518
|
550
|
1600
|
16-M20
|
450
|
89
|
532
|
565
|
1600
|
20-M22
|
|
500
|
114
|
568
|
600
|
1800
|
16-M20
|
500
|
114
|
585
|
620
|
1800
|
20-M22
|
|
600
|
114
|
670
|
705
|
2300
|
20-M22
|
600
|
114
|
685
|
725
|
2300
|
20-M27
|
|
700
|
127
|
775
|
810
|
2500
|
24-M22
|
700
|
127
|
800
|
840
|
2500
|
24-M27
|
|
800
|
127
|
880
|
920
|
2800
|
24-M27
|
800
|
127
|
898
|
950
|
2800
|
24-M30
|
|
900
|
154
|
980
|
1020
|
3100
|
27-M27
|
900
|
154
|
1005
|
1050
|
3100
|
28-M30
|
|
1000
|
165
|
1080
|
1120
|
3400
|
28-M27
|
1000
|
165
|
1115
|
1160
|
3400
|
28-M30
|
|
1200
|
190
|
1295
|
1340
|
3600
|
32-M30
|
1200
|
180
|
1325
|
1380
|
3600
|
32-M36
|
|
订货须知：
一、①气动单夹式刀形闸阀产品名称与型号②气动单夹式刀形闸阀口径③气动单夹式刀形闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的气动单夹式刀形闸阀型号，请按气动单夹式刀形闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
