Z73X四柱式浆液阀

- 产品型号:
- Z73X型
- 产品口径:
- 50-600mm
- 产品压力:
- 0.6-1.6Mpa
- 产品材质:
- 铸铁、碳钢、不锈钢
联系我们

产品说明

一、产品[Z73X四柱式浆液阀]的详细资料：

产品型号：Z73X

产品名称：Z73X四柱式浆液阀

详细介绍：Z73X四柱式浆液阀主要由左，右阀体，U型密封圈，闸板，钢螺母，阀杆，支架，手轮等件组成，阀门启闭靠旋转手轮完成，顺时旋转时，阀门关闭；反之为开放。本阀可安装电动装置，气动装置。本阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善、便于维修、使用寿命长。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工条件苛刻的环境条件下。

结构特点：
物料切断阀采用优质钢材焊接而成，其结构科学合理，紧凑独特，操作灵活，维护方便，密封性能可靠。其楔紧工作原理使插板越关越紧。而插板一旦开启，马上与密封面脱离，以保证密封面不受磨损，且密封面敞开式，物料无法附着和沉积。此构造是密封的关键所在。W表示密封面为橡胶软密封，P表示密封面为合金硬密封。配用不同的传动装置满足不同工况需求。Z73为手轮传动，WZ73为蜗轮传动，DZ73为电动装置传动，QZ73为气动装置传动。

工作原理：
物料切断阀主要由阀体、插板、密封副、传动杆及传动装置等部件组成。手动物料切断阀由人工转动手轮，沿顺时针方向为关，逆时针方向为开。由旋转螺母带动传动杆作向上运动，使插板脱离密封面向上位移，直至全开，反之为关。蜗轮传动物料切断阀由人工转动蜗轮装置手轮，顺时针方向为关，逆时针方向为开，带动蜗轮副旋转从而带动传动杆向上运动，使插板全开，反之全关。电动物料切断阀由Z型电动装置得到指令动作旋转螺母带动传动杆作运动，使插板起到开关作用。气动物料切断阀由二位五通电磁换向阀控制，10A-5R气动推杆带动传动杆作往复运动，使插板起到开关作用。

二、Z73X四柱式浆液阀性能规范：

公称压力PN（MPa	试验压力（MPa		适用介质	工作温度（℃）
	壳体	密封
0.6	0.9	0.66	煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液	≤80℃

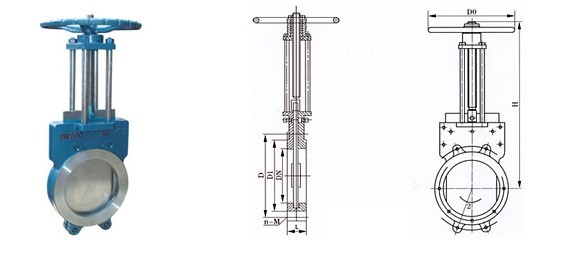

三、Z73X四柱式浆液阀外形连接尺寸：

公称压力mm	L		D	D1	H	n-M
公称压力mm	PN0.6	PN1.0	D	D1	H	n-M
50	48	48	125	100	335	4-M16
65	48	48	145	120	363	4-M16
80	50	50	160	135	395	4-M16
100	50	50	180	155	465	8-M16
125	50	50	210	185	530	8-M16
150	60	60	240	210	630	8-M20
200	60	60	295	265	750	8-M20
250	70	70	350	318	900	12-M20
300	70	80	400	368	1120	12-M20
350	80	80	460	430	1260	16-M20
400	90	90	515	482	1450	16-M22
450	90	120	565	532	1600	20-M22
500	90	130	620	585	1800	20-M22
600	140	140	725	685	2300	20-M27
700	140	140	840	800	2500	24-M27
800	190	190	950	898	2800	24-M30
900	203	203	1050	1005	3100	28-M30
1000	216	216	1160	1115	3400	28-M30
1200	254	254	1380	1325	3600	32-M36

订货须知：
一、①刀型闸阀产品名称与型号②刀型闸阀口径③刀型闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的刀型闸阀型号，请按刀型闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
