PZ941H 型电动钢制排渣闸阀

- 产品型号:
- PZ941H 型
- 产品口径:
- 50-500mm
- 产品压力:
- 1.6-6.4Mpa
- 产品材质:
- 铸钢、不锈钢、铬钼钢
联系我们

产品说明

一、产品[PZ941H 型电动排渣闸阀]的详细资料：

产品名称：电动排渣闸阀、法兰排渣闸阀、电动法兰排渣闸阀

产品型号：PZ941H 型

产品介绍：PZ941H 型电动排渣闸阀是采用国内外高质量电装品牌的电动执行器与高品质的排渣闸阀组成。具有智能化控制操作简单、开关灵活、密封耐磨和防腐蚀性能好、流体阻力小等特点。广泛应用于火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中的流体，适用于灰水混合物，渣水混合物（渣水比1:6,最大料度<50MM）。

二、电动排渣闸阀产品特点：

◇·采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。

◇·启闭件采用半密封副强制密封，性能优良。

◇·密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。

◇·阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。

◇·阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性。

◇·中大口径设置滚动轴承，启闭轻松。

三、电动排渣闸阀产品说明：

PZ941H 型 PN16~PN63 电动钢制排渣闸阀：电动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为碳素钢堆焊铁基合金，公称压力 PN10~PN63，阀体材料为碳素钢，具有排渣功能的闸阀。

四、PZ941H 型 PN16~PN63 电动钢制排渣闸阀主要性能参数：

型号	PN	工作压力/MPa	适用介质	适用温度/℃
PZ941H-16C	16	1.6	灰渣水混合物（灰水比 1:1.5，最大粒度 ≤50mm）	≤100
PZ941H-25	25	2.5
PZ941H-40	40	4.0
PZ941H-63	63	6.3

五、PZ941H 型 PN16~PN63 电动钢制排渣闸阀零部件材料：

型号	材料
	阀体、阀盖	闸板	阀体密封圈	阀杆	垫片	填料
PZ941H-16C	碳素钢	碳素钢堆焊铁基合金		铬不锈钢	橡胶石棉板	石棉石墨
PZ941H-25
PZ941H-40
PZ941H-63

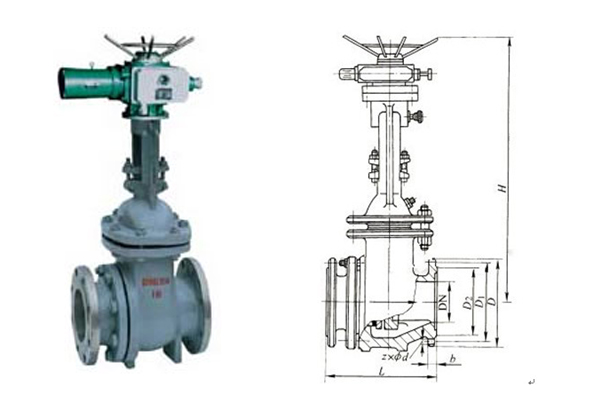

六、PZ941H 型 PN16 电动钢制排渣闸阀主要外形及结构尺寸（mm）：

DN	L	D	D1	D2	b	z×Φd	H	电动装置型号	公称转矩/N·m	电动机功率/kW	重量/kg
50	250	165	125	99	20	4×Φ18	585	DZ20	200	0.37	94
80	280	200	160	132	20	8×Φ18	910	DZ20	200	0.37	112
100	300	220	180	156	22	8×Φ18	1080	DZ20	200	0.37	140
150	350	285	240	211	24	8×Φ22	1200	DZ30	300	0.55	195
200	400	340	295	266	24	8×Φ22	1312	DZ30	300	0.55	260
250	450	395	350	319	26	12×Φ22	1400	DZ45	450	1.5	374
300	500	445	400	370	26	12×Φ22	1540	DZ60	600	2.2	455
350	550	505	460	429	26	16×Φ22	1700	DZ60	600	2.2	648
400	600	565	515	480	28	16×Φ26	1850	DZ120	1200	3	960
450	650	615	565	530	28	20×Φ26	2060	DZ120	1200	3	1280
500	700	670	620	582	30	20×Φ26	2270	DZ1800	1800	5.5	1740

七、PZ941H 型 PN25 电动钢制排渣闸阀主要外形及结构尺寸（mm）：

DN	L	D	D1	D2	b	z×Φd	H	电动装置型号	公称转矩/N·m	电动机功率/kW	重量/kg
50	250	165	125	102	20	4×Φ18	585	DZ20	200	0.37	99
80	280	200	160	133	22	8×Φ18	910	DZ20	200	0.37	118
100	300	235	190	158	24	8×Φ22	1080	DZ20	200	0.37	147
150	350	300	250	212	30	8×Φ26	1200	DZ30	300	0.55	204
200	400	360	310	278	34	12×Φ26	1312	DZ30	300	0.55	270
250	450	425	370	335	36	12×Φ30	1400	DZ45	450	1.5	383
300	500	485	430	390	40	16×Φ30	1540	DZ60	600	2.2	278
350	550	555	490	450	44	16×Φ33	1700	DZ60	600	2.2	680
400	600	620	550	505	48	16×Φ36	1850	DZ120	1200	3	1008
450	650	670	600	555	50	20×Φ36	2060	DZ120	1200	3	1344
500	700	730	660	615	52	20×Φ36	2270	DZ180	1800	5.5	1883

八、PZ941H 型 PN40 电动钢制排渣闸阀主要外形及结构尺寸（mm）：

DN	L	D	D1	D2	b	z×Φd	H	电动装置型号	公称转矩/N·m	电动机功率/kW	重量/kg
50	250	165	125	88	20	4×Φ18	590	DZ20	200	0.37	132
80	310	200	160	121	22	8×Φ18	810	DZ20	200	0.37	156
100	350	235	190	150	24	8×Φ22	980	DZ20	200	0.37	195
150	450	300	250	204	30	8×Φ26	1090	DZ30	300	0.55	268
200	550	375	320	260	38	12×Φ30	1340	DZ60	600	2.2	392
250	650	450	382	313	42	12×Φ33	1340	DZ60	600	1.5	465
300	750	515	450	364	46	16×Φ33	1660	DZ90	900	3	558
350	850	580	510	422	52	16×Φ36	1596	DZ90	900	3	680
400	950	660	585	474	58	16×Φ39	1780	DZ180	1800	5.5	768
450	1050	685	610	524	60	16×Φ39	1915	DZ180	1800	5.5	856
500	1150	755	670	576	62	20×Φ42	2060	DZ250	2500	5.5	950

九、PZ941H 型 PN63 电动钢制排渣闸阀主要外形及结构尺寸（mm）：

DN	L	D	D1	D2	b	z×Φd	H	电动装置型号	公称转矩/N·m	电动机功率/kW	重量/kg
50	250	180	135	88	26	4×Φ22	720	DZ20	200	0.37	154
80	310	215	170	121	30	8×Φ22	810	DZ20	200	0.37	180
100	350	250	200	150	30	8×Φ26	980	DZ20	200	0.37	218
150	450	345	280	204	38	8×Φ33	1090	DZ30	300	0.55	287
200	550	415	345	260	44	12×Φ36	1340	DZ60	600	2.2	410
250	650	470	400	313	48	12×Φ36	1468	DZ60	600	2.2	498
300	750	530	460	364	54	16×Φ36	1660	DZ90	900	3	600
350	850	600	525	422	60	16×Φ39	1596	DZ90	900	3	684
400	950	670	585	474	66	16×Φ42	1780	DZ180	1800	5.5	772
450	1050	715	630	524	70	20×Φ42	1915	DZ180	1800	5.5	860
500	1150	800	705	576	76	20×Φ48	2060	DZ250	2500	5.5	948

订货须知：
一、①电动钢制排渣闸阀产品名称与型号②电动钢制排渣闸阀口径③电动钢制排渣闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的电动钢制排渣闸阀型号，请按电动钢制排渣闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
