Z941Y型电动法兰闸阀

- 产品型号:
- Z941Y型
- 产品口径:
- 40-800mm
- 产品压力:
- 10.0-25.0Mpa
- 产品材质:
- 碳钢铬钼钢不锈钢
联系我们

产品说明

一、产品[Z941Y型电动法兰闸阀]的详细资料：

产品名称：电动闸阀电动法兰闸阀

产品型号：Z941Y

产品概述：Z941Y型电动闸阀具有流体阻力小，适用的压力、温度范围大等特点，是一种最常用的截断阀，用于截断或接通管路中的介质。

目前，国内闸阀普遍采用的是七十年代的三化设计结构。与美国、日本等先进国家的闸阀相比，结构笨大，阀体材料品种不全，密封性能不可靠。尤其是PN1.0MPa的低压闸阀，国内只有铸铁材料，铸铁闸阀常常发生阀体冻裂、闸板脱落等严重问题，铸铁闸阀的碳钢阀桿易锈蚀，填料垫片质量差，内外泄漏严重。对于腐蚀性介质工况，国内缺少适用于低压系统的PN1.0MPa不锈钢闸阀，用较高压力级的不锈钢闸阀代用，不仅增大了工程或项目的投资，也造成了不锈钢材料不必要的浪费。凯斯特阀门系引进设备配套用阀门的专业生产厂家，多年从事进口阀门的国产化工作，并不断吸收国外先进的阀门技术，在设计、制造和质量控制等方面积累了丰富的经验。

针对国内闸阀普遍存在的问题，开发了具有如下特点的法兰连接钢制闸阀:

①符合国内外先进标准的要求，密封可靠，性能优良。

②阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。

④可采用多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

⑤开发了PN1.0MPa的低压碳钢闸阀，可替代铁制闸阀，有效地解决了铸铁闸阀壳体易冻裂、闸板易脱落、阀桿易锈蚀，密封性能不可靠等问题。

⑥开发了PN1.0MPa的低压不锈钢系列闸阀，能适用于各种腐蚀性介质工况，降低成本，节约材料。
二、Z941Y型电动闸阀产品用途:

　　法兰连接钢制闸阀适用于公称压力PN1.0～16.0MPa，工作温度-29～425℃(碳钢)及-40～200℃(不锈钢)的名种管路上，用于截断或接通管路中的介质。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质，驱动方式有手动、伞齿轮传动及电动。

三、Z941Y型电动闸阀标准规范:

设计与制造	结构长度	压力-温度等级	连接法兰	试验与检验
GB12234	GB1221	GB9131、 JB/T74、 HGJ67	JB/T74～90、 GB9112～9131、 HGJ44～76	JB/T9092

四、Z941Y型电动闸阀型号、材料及主要参数:

主要零件材料	阀体、阀盖、闸板		WCB	ZG1Cr18 Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18 Ni12Mo2Ti	CF8M (316)
	密封面		Cr13或硬质合金	本体(W)或硬质合金(Y)
	阀桿及内件		2Cr13	1Cr18 Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18 Ni12Mo2Ti	0Cr17Ni12Mo2 (316)
	填料		柔性石墨
	垫片		不锈钢缠绕垫片
适用工况		适用介质	水、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀性介质
		适用温度	-29～425℃	-40～500℃

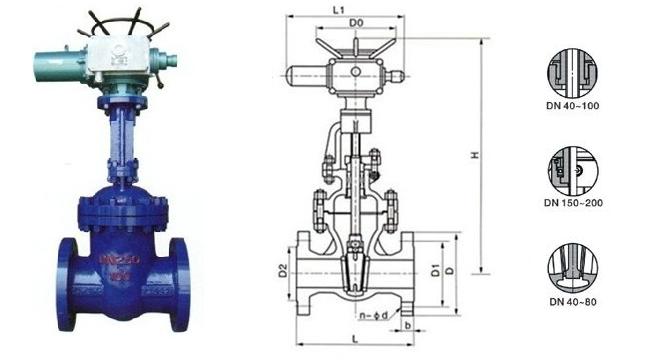

五、Z941Y型电动闸阀主要连接尺寸:

公称压力 PN(MPa)	公称通径	主要外形尺寸及连接尺寸(mm)												电动装置型号	公称转矩 Nm	电动机功率 Kw	质量(kg)
公称压力 PN(MPa)	公称通径	L	D	D1	D2	D8	D6	b	z-Φd	H	L1	L2	Do	电动装置型号	公称转矩 Nm	电动机功率 Kw	质量(kg)
10.0	40	240	165	125	95	75	76	26	4-23	680	590	371	365	DZW15A	150	0.37	113
	50	250	195	145	112	85	88	28	4-25	810	590	371	365	DZW20A	200	0.55	123
	65	280	220	170	138	110	110	32	8-25	860	590	371	365	DZW20A	200	0.55	133
	80	310	230	180	148	115	121	34	8-25	892	590	371	365	DZW30A	300	0.75	165
	100	350	265	210	172	145	150	38	8-30	1013	590	371	365	DZW45A	450	1.1	220
	125	400	310	250	210	175	176	42	8-34	1184	810	515	470	DZW60A	600	1.5	292
	150	450	350	290	250	205	204	46	12-34	1250	830	450	470	DZW90	900	2.2	389
	200	550	430	360	312	265	260	54	12-41	1250	830	450	550	DZW120	1200	3.0	502
	250	650	500	430	382	320	313	60	12-41	1650	870	565	550	DZW180	1800	4.0	790
	300	750	585	500	442	375	364	70	16-48	1800	870	565	320	DZW250	2500	5.5	910
	350	850	655	560	498	420	422	76	16-54	2030	1170	770	320	DZW350	3500	7.5	1610
	400	950	715	620	558	480	474	80	16-54	2250	1170	770	320	DZW500	5000	10	2512
	500	1150	815	724	635	584	576	89	24-54	-	1060	794	-	DZW8000	8000	13	-
16.0	40	260	175	125	92	75	76	32	4-27	670	590	371	365	DZW15A	150	0.37	118
	50	300	215	165	132	95	88	36	8-25	832	590	371	365	DZW20A	200	0.55	136
	65	340	245	190	152	110	110	44	8-30	880	590	371	365	DZW30A	300	0.75	175
	80	390	260	205	168	130	121	46	8-30	905	590	371	365	DZW30A	300	0.75	206
	100	450	300	240	200	160	150	48	8-34	1071	590	371	365	DZW45A	450	1.1	295
	125	525	355	285	238	190	176	60	8-41	1163	810	515	470	DZW60A	600	1.5	432
	150	600	390	318	270	205	204	66	12-41	1170	830	450	470	DZW90	900	2.2	601
	200	750	480	400	345	275	260	78	12-48	1440	830	450	550	DZW120	1200	3.0	853
	250	838	580	485	425	330	313	88	12-54	-	870	565	550	DZW180	1800	4.0	-
	300	965	665	570	510	380	364	100	16-54	-	870	565	320	DZW250	2500	5.5	-
20.0 25.0	50	350	210	160	128	95	70	40	8-25	813	590	371	365	DZW20A	200	0.55	129
	65	410	260	203	165	11, 0	97	48	8-30	855	590	371	365	DZW30A	300	0.75	154
	80	470	290	230	190	160	116	64	8-34	1016	590	371	365	DZW45A	450	1.1	233
	100	550	360	292	245	190	138	66	8-41	1099	810	515	470	DZW60A	600	1.5	348
	125	650	385	318	270	205	170	76	12-41	1160	830	450	470	DZW90	900	2.2	-
	150	750	440	360	305	240	190	82	12-48	1240	830	450	550	DZW120	1200	3.0	-
	200	832	535	440	380	305	245	92	12-54	-	870	565	320	DZW180	1800	4.0	-
	250	991	670	572	508	380	319	110	16-58	-	870	565	230	DZW250	2500	5.5	-

订货须知：
一、①Z941Y型电动法兰闸阀产品名称与型号②Z941Y型电动法兰闸阀口径③Z941Y型电动法兰闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的Z941Y型电动法兰闸阀型号，请按Z941Y型电动法兰闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
