MZ948W-2电动城市煤气快速启闭闸阀

- 产品型号:
- MZ948W-2
- 产品口径:
- 150-1800mm
- 产品压力:
- 0.2-1.6Mpa
- 产品材质:
- 灰铸铁球墨铸铁
联系我们

产品说明

一、产品[电动城市煤气快速启闭闸阀]的详细资料：

产品名称：电动城市煤气快速启闭闸阀

产品型号：MZ948W-2

产品概述：MZ948W-2电动城市煤气快速启闭闸阀，MZ系列城市煤气快速启闭闸阀，适合介质为：高炉煤气、焦炉煤气、发生炉煤气、水煤气、油煤气等各种污煤气，及液化气、天然气、矿井瓦斯等洁净煤气。主要用于煤制气、冶金、焦化等行业的制气和城市煤气输配管网上。
　　暗杆闸阀的传动螺纹位于体内部，在启闭过程中，阀杆只做旋转运动，闸板在阀体内升降，因此，阀门的高度尺寸小。暗杆闸阀，通常在阀盖上方装设启闭位置指示器，以适用于船舶、管沟等空间较小和粉尘含量大的环境。
主要特点：
　　1、阀门底部设有排污箱，便于清扫污垢杂质，并可顺利通过管道清扫器。
　　2、阀杆采用大导程式螺纹传动，能实现快速启闭。
　　3、采用磨擦助力极小、能自动润滑、且耐煤气和各种腐蚀气体的高性能填料，操作灵活，密封可靠。
　　4、密封性能优良，操作中能自动铲除密封面污垢，保持严密的密封。
　　5、流体阻力小。闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。
　　6、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。
　　7、介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。

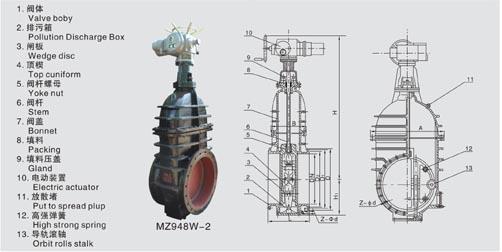

二、主要零部件材料：

零件名称	阀替、阀盖、闸板	阀杆	阀杆螺母	填料	垫片
材料	灰铸铁	碳钢	球墨	油浸石棉盘根	橡胶石棉板

三、主要外形及连接尺寸：

DN	D		D1		D2		z--d		L	b	f	Do	H	H1	A*B	重量 Kg
DN	6巴级	10巴级	6巴级	10巴级	6巴级	10巴级	6巴级	10巴级	L	b	f	Do	H	H1	A*B	重量 Kg
150	265	285	225	240	202	212	8-17.5	8-22	350	26	3	280	770	140	330*260	132
200	320	340	280	295	258	268	8-17.5	8-22	400	28	3	320	850	160	930*280	196
250	375	395	335	350	312	320	12-17.5	12-22	450	28	3	320	930	230	470*310	301
300	440	445	395	400	365	370	12-22	12-22	500	28	4	400	1010	300	520*350	462
350	490	505	445	460	415	430	12-22	16-22	550	30	4	400	1150	340	570*380	680
400	540	565	495	515	465	482	16-22	16-26	406	32	4	640	1310	430	640*390	768
450	595	615	550	565	520	532	16-22	20-26	432	32	4	640	1400	465	690*410	898
500	645	670	600	620	570	585	20-22	20-26	457	34	4	800	1540	490	800*460	1362
600	755	780	705	725	670	685	20-22	20-30	508	36	5	800	1750	540	930*500	1706
700	860	895	810	840	775	800	24-26	24-30	610	40	5	1000	1960	590	1070*550	1846
800	975	1015	920	950	880	905	24-30	24-33	660	44	5	1000	1990	680	1190*580	2760
900	1075	1115	1020	1050	980	1005	24-30	28-33	711	46	5	1200	2170	760	1280*570	3760
1000	1175	1230	1120	1160	1080	1110	28-30	28-36	811	50	5	1200	2350	800	1390*580	4400
1200	1405	1455	1340	1380	1295	1330	32-33	32-39	960	56	5	1400	2780	840	1680*780	6787
1400	1630	1675	1560	1590	1510	1530	36-36	36-42	960	62	5	1400	3260	1000	1900*850	8540
1600	1830	1915	1760	1820	1710	1750	40-36	40-48	1160	68	5	1600	4092	1250	2360*980	12480
1800	2045	2115	1970	2020	1920	1950	44-39	44-48	1160	70	5	1600	4572	1357	2740*1108	16790

四、Z48WH-2.5 油封快速启闭煤气闸阀

产品说明:闸阀是最常用的截断阀之一,主要用来接通或截断管路中的介质; 闸阀适用的压力,温度及口径范围很大,尤其适用于中,大口径的管道.暗杆闸阀的传动螺纹位于阀体内部,在启闭过程中,阀杆只做旋转运动,闸板在阀体内升降.因此, 阀门的高度尺寸小.暗杆闸阀,通常在阀盖上方装设启闭位置指示器,以适用于船舶,管沟等空间较小和粉尘含量大的环境.楔式刚性单闸板结构简单,尺寸小,使用比较可靠,它适用于常温,中温的各种介质和压力的环境.广泛用于给排水,煤气,电力,冶金,石油,化工,轻纺以及城建等行业,在蒸汽,水,油类介质的管路上作启闭用.

用途:本阀广泛适用用于石油,化工,制药,电力等行业,在公称压力≤1.0Mpa的蒸汽,水,油品等介质的管路上,作启闭用.

五、性能规范:

产品型号	MZ48W-1.5	MZ48W-2	MZ48W-2.5
公称压力	0.15	0.2	0.25
强度(水) Mpa	0.25	0.3	0.375
密封试验(水) Mpa	0.165	0.22	0.275
适用温度 ℃	-10-120	-10-120	-10-120
适用介质	焦炉炉煤气,发生炉煤气,水煤气,油煤气等.		煤气,天然气

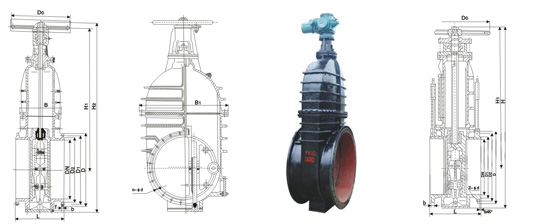

六、外形尺寸和连接尺寸:

型号	公称通径	尺　　　　　　寸
型号	公称通径	L	D	D1	D2	b	z- Φ d	B	B1	Do	H1	H2
MZ48W-1.5 MZ48W-2 MZ48W-2.5	150	350	285	240	212	26	8-22	350	350	280	765	895
	200	400	340	295	268	28	8-22	372	396	400	805	962
	300	500	445	400	370	28	12-22	450	522	500	1005	1215
	350	550	505	460	430	30	16-22	380	566	400	1108	1384
	400	406	565	515	482	32	16-26	390	640	500	1251	1554
	450	432	615	565	532	32	20-26	410	690	560	1268	1605
	500	457	670	620	585	34	20-26	460	800	640	1443	1805
	600	508	780	725	685	36	20-30	499	926	720	1687	2143
	700	610	895	840	800	40	24-30	550	1066	800	1904	2420
	800	660	1015	950	905	44	24-33	580	1187	800	2032	2609
	900	711	1115	1050	1005	46	28-33	668	1275	1000	2232	2817
	1000	811	1230	1160	1110	50	28-36	676	1386	1000	2448	3058
	1200	960	1455	1380	1330	56	32-39	774	1680	1000	2778	3578

订货须知：
一、①电动城市煤气快速启闭闸阀产品名称与型号②电动城市煤气快速启闭闸阀口径③电动城市煤气快速启闭闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的电动城市煤气快速启闭闸阀型号，请按电动城市煤气快速启闭闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
