J41T铸铁截止阀

- 产品型号:
- J41T
- 产品口径:
- 15-800mm
- 产品压力:
- 1.0-1.6MPa
- 产品材质:
- 灰铸铁球墨铸铁
联系我们

产品说明

一、产品[J41T铸铁截止阀]的详细资料：

产品名称：J41T铸铁截止阀
产品型号：J41T/W/F
公称通径：15～800mm
公称压力：1.0~1.6MPa
使用温度：≤200℃
阀门材质：铸铁、
适用介质：蒸汽、水、油品
设计标准：JB、GB、ANSI、

产品概述：J41T铸铁截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。J41T铸铁截止阀只适用于全开和全关，不允许作调节和节流。 “J41T铸铁截止阀” 属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关J41T铸铁截止阀的力比开J41T铸铁截止阀的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

产品用途：J41T铸铁截止阀产品广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。

J41T铸铁截止阀执行标准:

     ● 设计制造按GB12235-89
     ● 结构长度按 GB12221-89
     ● 法兰尺寸按JB/G79-94
     ● 阀门检查和试验按GB13927

二、J41T铸铁截止阀性能规范：

型号	公称压力（MPa）	试验压力		工作温度	适用介质
型号	公称压力（MPa）	强度（水）（MPa）	密封（水）（MPa）	工作温度	适用介质
J41T-16	1.6	2.4	≤1.8	200	蒸汽、水
J41W-16	1.6	2.4	≤1.8	100	油品
J41H-16	1.6	2.4	≤1.8	200	蒸汽、水
J41G-16	1.6	2.4	≤1.8	100	蒸汽、水

三、J41T铸铁截止阀主要零材料：

零件名称	材料
零件名称	J41T-16	J41W-16	J41H-16	J41F-16
阀体、阀盖	灰铸铁	灰铸铁	灰铸铁	灰铸铁
阀杆	钢	钢	钢	钢
阀瓣	灰铸铁+黄铜	灰铸铁	灰铸铁+不锈钢	灰铸铁聚四氟乙稀

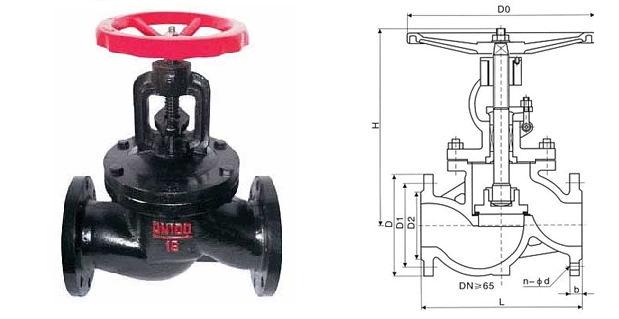

四、凯斯特牌J41T铸铁截止阀尺寸：

型号	公称通径DN（mm）	尺寸
型号	公称通径DN（mm）	L	D	D1	D2	b-f	Z-Φd	H	Do
J41T-16 J41W-16 J41H-16 J41F-16	15	130	95	65	45	14-2	4-14	113	80
	20	150	105	75	55	16-2	4-14	113	80
	25	160	115	85	65	16-2	4-14	125	80
	32	180	135	100	78	18-2	4-18	145	100
	40	200	1451	110	85	18-3	4-18	180	130
	50	230	60	125	100	20-3	4-18	200	130
	65	290	180	145	120	20-3	4-18	205	150
J41T-16 J41W-16 J41H-16 J41F-16 中部法兰	65	290	180	145	120	22-3	4-18	310	150
	80	310	195	160	135	24-3	8-18	350	240
	100	350	215	181	155	26-3	8-18	365	240
	125	400	245	210	185	26-3	8-18	430	300
	150	480	280	240	210	28-3	8-23	450	300
	200	600	335	295	265	30-3	12-23	556	300

订货须知：
一、①J41T铸铁截止阀产品名称与型号②J41T铸铁截止阀口径③J41T铸铁截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的J41T铸铁截止阀型号，请按J41T铸铁截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
