一、产品[WJ41H波纹管截止阀]的详细资料：
产品介绍：WJ41H波纹管密封截止阀是我公司引进先进德国技术，采用先进的金属波纹管密封技术制造，高性能金属波纹管，波纹管密封截止阀采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加了生产设备的安全性，减少了维修费用及频繁的维修保养，还提供清洁安全工作环境.波纹管截止阀适用于公称压力PN1.6-4.0MPa,工作温度-20℃-350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
WJ41H波纹管截止阀其主要结构特点： 1、产品结构合理、密封可靠、性能优良、造型美观； 2、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长； 3、阀杆调质及表面氮化处理，有良好的抗腐和抗磨擦性能； 4、双重密封，性能更可靠； 5、阀杆升降位置指示更直观； 6、零件材料，法兰和对焊尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
WJ41H波纹管截止阀结构特点: 1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计(波纹管+填料)，保证阀杆的零泄漏。没有流体损失，提高工厂设备安全。并符合国际密封标准。 2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长 3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观
二、WJ41H波纹管截止阀技术规范:
|
驱动方式 |
手动 |
|
电动 |
|
|
设计标准 |
DIN3356 |
|
结构长度 |
DIN3202 |
|
连接法兰 |
DIN2543-2545 |
|
试验和检验 |
DIN3230 |
三、WJ41H波纹管截止阀产品性能规范:
|
公称压力(MPa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用温度(℃) |
|
1.6 |
2.4 |
1.76 |
≤350℃ |
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
6.4 |
9.6 |
7.04 |
注：系列阀门连接法兰可根据用户要求设计制造
四、WJ41H波纹管截止阀零件材料:
|
零件名称 |
阀体 |
阀盖 |
阀杆 |
阀瓣 |
密封面 |
填料 |
|
WCB |
WCB |
WCB |
13Cr |
2Cr13 |
2Cr13 |
柔性石墨 |
|
STL |
||||||
|
304 |
CF8 |
CF8 |
304 |
304 |
304 |
柔性石墨 |
|
STL |
PTFE |
|||||
|
316 |
CF8M |
CF8M |
316 |
316 |
316 |
柔性石墨 |
|
STL |
PTFE |
|||||
|
304L |
CF3 |
CF3 |
316 |
304L |
304L |
柔性石墨 |
|
STL |
PTFE |
|||||
|
316L |
CF3M |
CF3M |
316 |
316L |
316L |
柔性石墨 |
|
STL |
PTFE |

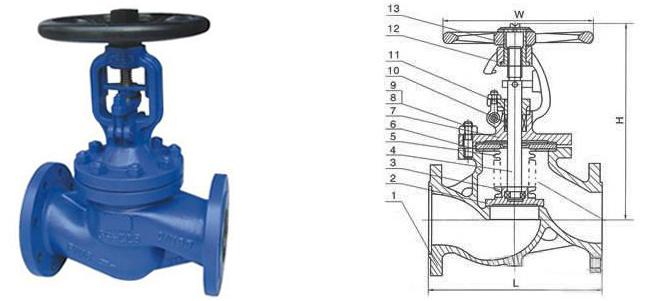

五、WJ41H波纹管截止阀规格尺寸及重量:
|
型号 |
WJ41H-16C/WJ41W-16P/WJ41W-16R |
||||||||||||||
|
压力等级 |
PN16 |
||||||||||||||
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
195 |
200 |
220 |
225 |
235 |
250 |
260 |
265 |
370 |
400 |
515 |
550 |
600 |
630 |
680 |
|
W |
130 |
130 |
130 |
130 |
150 |
150 |
180 |
180 |
200 |
200 |
400 |
450 |
450 |
500 |
500 |
|
重量(Kg) |
4 |
4.5 |
5 |
7 |
9 |
12.5 |
18 |
23 |
41 |
54 |
90 |
160 |
260 |
410 |
610 |
WJ41H波纹管截止阀规格尺寸及重量:
|
型号 |
WJ41H-25/WJ41W-25P/WJ41W-25R |
||||||||||||||
|
压力等级 |
PN25 |
||||||||||||||
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
195 |
200 |
220 |
225 |
235 |
250 |
260 |
265 |
370 |
400 |
515 |
550 |
600 |
630 |
680 |
|
W |
130 |
130 |
130 |
130 |
150 |
150 |
180 |
180 |
200 |
200 |
400 |
450 |
450 |
500 |
450 |
|
重量(Kg) |
4 |
4.5 |
5 |
7 |
9.5 |
13 |
19 |
24 |
43 |
57 |
95 |
168 |
300 |
510 |
680 |
WJ41H波纹管截止阀规格尺寸及重量:
|
型号 |
WJ41H-40/WJ41W-40P/WJ41W-40R |
||||||||||||||
|
压力等级 |
PN40 |
||||||||||||||
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
195 |
200 |
220 |
225 |
235 |
250 |
260 |
265 |
370 |
400 |
515 |
550 |
600 |
630 |
680 |
|
W |
130 |
130 |
130 |
130 |
150 |
150 |
180 |
180 |
200 |
200 |
400 |
450 |
450 |
500 |
500 |
|
重量(Kg) |
4 |
4.5 |
5 |
8 |
10 |
13.5 |
20 |
25 |
45 |
60 |
98 |
171 |
340 |
580 |
780 |
说明: 1、结构长度符合CVA2.5-83的规定（带△者除外）。
2、法兰连接尺寸符合CB2555-81的规定。
3、法兰密封面型式：PN16为光滑式；PN6、PN25为杆槽式；PN40为凸凹式。也可按用户要求加工。
订货须知：
一、①波纹管截止阀产品名称与型号②波纹管截止阀口径③波纹管截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的波纹管截止阀型号，请按波纹管截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
