EG941J衬胶电动隔膜阀

- 产品型号:
- EG941J
- 产品口径:
- 15-300mm
- 产品压力:
- 0.6-1.6Mpa
- 产品材质:
- 铸铁、球墨铸铁、碳钢、不锈钢
联系我们

产品说明

一、产品[EG941J电动隔膜阀]的详细资料：

产品型号：EG941J

产品名称：衬胶电动隔膜阀

产品特点：EG941J电动隔膜阀就是由电装和隔膜阀组成，用电动执行器来带动隔膜阀的开关，从而达到管道中的介质截断功能和接通，在化工、制酸、制碱、冶炼、稀土、农药等行业生产系统中应用较为广泛。最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。

　　1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。

　　2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。

　　3、隔膜阀按结构形式可分为：屋脊式、直流式、截止式、直通式四种；连接形式通常为法兰连接。相关的其它隔膜阀。

设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG941W无衬里电动隔膜阀,EG941J衬胶电动隔膜阀,电动隔膜阀。

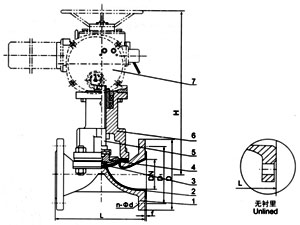

部件列表：1．阀体　2．阀体衬里　3．隔膜　4．阀瓣　5．阀杆　6．阀盖　7、电动头

二、用途：

本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa)0.6 1.0 1.6

三、材料：

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
支撑架：铸铁、碳钢
电动装置：组合件

四、测试：

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

五、衬胶电动隔膜阀主要尺寸参数：

公称通径 DN	公称压力 MPa	工作压力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H mm	型号	输出力矩 MPa	启闭时间S	质量 Kg/kilos
15	1.6	1.6	108	95	65	4-14	2	-	-	-	-	-
20			117	105	75	4-14	2	-	-	-	-	-
25			127	115	85	4-14	2	445	Z5-18/16	50	17	40
32			146	140	100	4-18	2	457	Z5-18/16	50	20	41
40			159	150	110	4-18	2	466	Z5-18/16	50	14	44
50			190	165	125	4-18	2	480	Z10-18/16	50	20	50
65	1.0	1.0	216	185	145	4-18	2	517	Z10-18/16	150	28	60
80			254	200	160	8-18	2	539	Z10-36/25	100	16	70
100			305	220	180	8-18	2	576	Z10-36/25	100	17	77
125			356	250	210	8-18	3	634	Z15-18/25	150	32	92
150			406	285	240	8-22	3	660	Z20-18/25	200	53	120
200	0.6	0.6	521	340	295	8-22	3	860	Z20-36/25	300	33	180
250			635	395	350	12-22	5	-	-	-	-	-
300			749	445	400	12-22	5	-	-	-	-	-

订货须知：
一、①衬胶电动隔膜阀产品名称与型号②衬胶电动隔膜阀口径③衬胶电动隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的衬胶电动隔膜阀型号，请按衬胶电动隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
