一、产品[J41H系列国标截止阀]的详细资料：
产品名称：国标截止阀
产品型号：J44W J41H J41Y
产品简介：J41H系列国标截止阀，截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
二、结构特点与用途 Structure features and use
1.启闭时行程较小，启闭时间较短，阀门高度较小。
2.可以安装在管道的任何位置上，密 封可靠，密封面磨损小，使用寿命长。
3.不锈钢截止阀适用于各类腐性介质的管道上，有良好的防腐性和足够的强度。
4.合金钢截止阀适用于高温的蒸汽、油品管道上，具有耐高温特点。
三、执行标准 Executive standard
·设计制造：GB/T12235
·连接法兰：JB/T79
·结构长度：GB/T12221
V检验与试验：JB/T9092
四、主要性能规范 Chief property and specification
|
公称压力 PN（MPa） Nominal pressure |
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | |
|
试 |
壳体强度试验 Shell strength test |
2.4 | 3.8 | 6.0 | 9.6 | 15 | 24 |
|
上密封试验 Back seal test |
1.8 | 2.8 | 4.4 | 7.0 | 11 | 18 | |
|
密封试验 Seal test |
1.8 | 2.8 | 4.4 | 7.0 | 11 | 18 | |
五、应用范围 Scope of use
| ≤425℃产品类别 |
适用介质 Suitable medium |
适用温度（℃） Suitable temperature |
|
J41H/Y-C型 J941H/Y-C型 |
水、蒸汽、油品 Water,steam,oil goods |
≤425℃ |
| ≤450℃ | ||
|
J41W-P型 J941W-P型 |
硝酸类 Nitric acid |
≤200℃ |
| J41W-R型 |
醋酸类 Acetic acid |
≤200℃ |
|
J41Y-I型 J941Y-I型 |
水、蒸汽、油品 Water,steam,oil goods |
≤550℃ |
六、主要零件材料 Material for main parts
|
产品类别 Product classification |
零件名称 Part name | |||||||
|
阀体 阀盖 Body Bonnet |
阀杆 Valve stem |
阀瓣 Dise |
密封面 Sealing face |
阀杆螺母 Yoke nut |
填料 Packing |
紧固件 Fastener |
手轮 Handwheel |
|
|
J41H/Y-C型 J941H/Y-C型 |
25、WCB |
铬不锈钢 Gr.Stainless steel |
2Cr13 25 |
H：不锈钢 Y：钴基硬质合金钢 H：Stainless steel Y:Co-based carbide alloy steel |
铝青铜 Al bronze |
柔性石墨 Flexible graphite PTFE |
优质碳钢 High-grade carbori steel |
可锻铸铁 Forgeable |

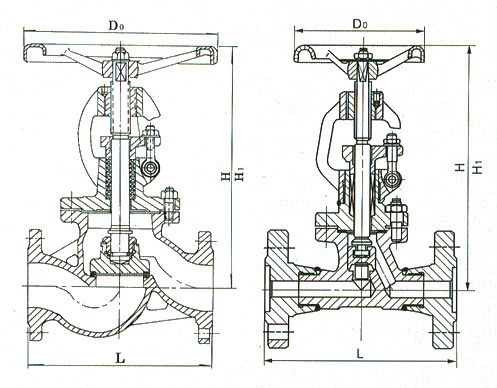

七、外形尺寸和重量：
|
型号
|
公称压力 PN（MPa）
|
公称通径DN（mm）
|
尺寸（mm）
|
重量
（Kg）
|
||||||||
|
L
|
D
|
D1
|
D2
|
b
|
Z-ød
|
H
|
H1
|
Do
|
||||
|
J41H-16C
J41H-16P
J41H-16R
|
1.6
|
10
|
130
|
90
|
60
|
40
|
14
|
4-ø14
|
198
|
207
|
120
|
4.8
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4-ø14
|
218
|
228
|
120
|
4.9
|
||
|
20
|
150
|
105
|
75
|
55
|
16
|
4-ø14
|
258
|
272
|
140
|
7.0
|
||
|
25
|
160
|
115
|
85
|
65
|
16
|
4-ø14
|
275
|
292
|
160
|
8.7
|
||
|
32
|
190
|
135
|
100
|
78
|
18
|
4-ø18
|
280
|
308
|
160
|
11.8
|
||
|
40
|
200
|
145
|
110
|
85
|
18
|
4-ø18
|
330
|
354
|
200
|
15.9
|
||
|
50
|
230
|
160
|
125
|
100
|
18
|
4-ø18
|
350
|
380
|
240
|
23.1
|
||
|
65
|
290
|
180
|
145
|
120
|
18
|
4-ø18
|
400
|
428
|
240
|
27.9
|
||
|
80
|
310
|
195
|
160
|
135
|
20
|
8-ø18
|
355
|
390
|
280
|
30.1
|
||
|
100
|
350
|
215
|
180
|
155
|
20
|
8-ø18
|
415
|
460
|
280
|
41.7
|
||
|
125
|
400
|
245
|
210
|
185
|
22
|
8-ø18
|
460
|
520
|
320
|
62.7
|
||
|
150
|
480
|
280
|
240
|
210
|
24
|
8-ø23
|
510
|
580
|
360
|
89.8
|
||
|
200
|
600
|
335
|
295
|
265
|
26
|
12-ø23
|
710
|
806
|
400
|
210
|
||
|
250
|
650
|
400
|
355
|
320
|
28
|
12-ø26
|
|
880
|
720
|
|
||
|
300
|
750
|
455
|
410
|
370
|
28
|
16-ø26
|
|
995
|
800
|
|
||
|
型号
|
公称压力
PN（MPa）
|
公称通径DN（mm）
|
尺寸（mm）
|
重量
（Kg）
|
||||||||
|
L
|
D
|
D1
|
D2
|
b
|
Z-ød
|
H
|
H1
|
Do
|
||||
|
J41H-25
J41H-25P
J41H-25R
|
2.5
|
10
|
130
|
90
|
60
|
40
|
16
|
4-ø14
|
198
|
207
|
120
|
4.9
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4-ø14
|
233
|
241
|
120
|
5.0
|
||
|
20
|
150
|
105
|
75
|
55
|
16
|
4-ø14
|
275
|
285
|
140
|
6.9
|
||
|
25
|
160
|
115
|
85
|
65
|
16
|
4-ø14
|
285
|
300
|
160
|
7.4
|
||
|
32
|
180
|
135
|
100
|
78
|
18
|
4-ø18
|
302
|
327
|
180
|
8.5
|
||
|
40
|
200
|
145
|
110
|
85
|
18
|
4-ø18
|
355
|
385
|
200
|
12.5
|
||
|
50
|
230
|
160
|
125
|
100
|
20
|
4-ø18
|
362
|
397
|
240
|
16
|
||
|
65
|
290
|
180
|
145
|
120
|
22
|
8-ø18
|
325
|
345
|
280
|
25
|
||
|
80
|
310
|
195
|
160
|
135
|
22
|
8-ø18
|
369
|
420
|
280
|
30
|
||
|
100
|
350
|
230
|
190
|
160
|
24
|
8-ø23
|
370
|
425
|
320
|
34.5
|
||
|
125
|
400
|
270
|
220
|
188
|
28
|
8-ø25
|
558
|
608
|
400
|
89
|
||
|
150
|
480
|
300
|
250
|
218
|
30
|
8-ø25
|
611
|
692
|
400
|
98
|
||
|
200
|
600
|
360
|
310
|
278
|
34
|
12-ø25
|
721
|
806
|
400
|
170
|
||
|
250
|
650
|
425
|
370
|
332
|
36
|
12-ø30
|
|
880
|
720
|
446
|
||
|
300
|
750
|
485
|
430
|
390
|
40
|
16-ø34
|
|
995
|
800
|
654
|
||
|
J41H-40
J41H-40P
J41H-40R
|
4.0
|
15
|
130
|
95
|
65
|
45
|
16
|
4-ø14
|
220
|
230
|
120
|
5
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4-ø14
|
262
|
275
|
140
|
7
|
||
|
25
|
160
|
115
|
85
|
65
|
16
|
4-ø14
|
280
|
295
|
160
|
8.7
|
||
|
32
|
190
|
135
|
100
|
78
|
18
|
4-ø18
|
280
|
308
|
160
|
11.6
|
||
|
40
|
200
|
145
|
110
|
85
|
18
|
4-ø18
|
330
|
354
|
200
|
15.6
|
||
|
50
|
230
|
160
|
125
|
100
|
20
|
4-ø18
|
350
|
380
|
240
|
22.6
|
||
|
65
|
290
|
180
|
145
|
120
|
22
|
8-ø18
|
400
|
420
|
280
|
32.9
|
||
|
80
|
310
|
195
|
160
|
135
|
22
|
8-ø18
|
430
|
462
|
320
|
43
|
||
|
100
|
350
|
230
|
190
|
160
|
24
|
8-ø23
|
465
|
506
|
360
|
58.8
|
||
|
125
|
400
|
270
|
220
|
188
|
28
|
8-ø25
|
505
|
556
|
400
|
82
|
||
|
150
|
480
|
300
|
250
|
218
|
30
|
8-ø25
|
611
|
692
|
400
|
97.6
|
||
|
200
|
600
|
375
|
320
|
282
|
38
|
12-ø30
|
722
|
831
|
400
|
175
|
||
|
J41H-64
J41H-64P
J41H-64R
|
6.4
|
15
|
170
|
105
|
75
|
55
|
18
|
4-ø14
|
195
|
210
|
140
|
10
|
|
20
|
190
|
125
|
90
|
68
|
20
|
4-ø18
|
228
|
258
|
160
|
12
|
||
|
25
|
210
|
135
|
100
|
78
|
22
|
4-ø18
|
250
|
275
|
180
|
14.5
|
||
|
32
|
230
|
150
|
110
|
82
|
24
|
4-ø23
|
325
|
355
|
200
|
19
|
||
|
40
|
260
|
165
|
125
|
95
|
24
|
4-ø23
|
360
|
395
|
240
|
25
|
||
|
50
|
300
|
175
|
135
|
105
|
26
|
4-ø23
|
410
|
450
|
280
|
35
|
||
|
65
|
340
|
200
|
160
|
130
|
28
|
8-ø23
|
450
|
494
|
320
|
48
|
||
|
80
|
380
|
210
|
170
|
140
|
30
|
8-ø23
|
485
|
531
|
360
|
56
|
||
|
100
|
430
|
250
|
200
|
168
|
32
|
8-ø25
|
537
|
588
|
400
|
125
|
||
