J41H/W美标法兰截止阀
    • 产品型号:
    • J41H/W
    • 产品口径:
    • 1/2-20"
    • 产品压力:
    • 150-1500LB
    • 产品材质:
    • 碳钢 不锈钢
    联系我们
产品说明

  • 一、产品[J41H/Y美标法兰截止阀]的详细资料：

    产品名称：J41H美标法兰截止阀,API美标截止阀,美标不锈钢法兰截止阀
    产品型号： J41H/W-150LB/300LB/600LB
    产品概述：美标法兰截止阀主要有API和ASME标准，ASTM，ASTM是材料标准，不是阀门本身的标准；按美国标准设计，制造，生产、检测的截止阀叫做美标截止阀。
    二、美标法兰截止阀工作原理：
    API不锈钢截止阀适用于压力等级为150LB～1500LB，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，用来切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。美标法兰截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，启标这种截止阀非常适合作为介质的切断或调节及节流使用。
    三、美标法兰截止阀的结构特点：
    美标法兰截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。
    1、选材考究，符合国内、外相关标准，结构合理，造型美观。
    2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
    4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
    5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
    6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
    7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
    8、介质流动方向 公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
    四、美标法兰截止阀的优点：
    1. 在开启和关闭过程中，由于阀瓣于阀体密封面间的摩擦力比闸阀小，因而耐磨。
    2. 开启高度一般仅为阀座通道直径的1/4，因此比闸阀小的多。 通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。
    3. 公称压力或压力级：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K
    4. 公称通径或口径：DN10～500、NPS 1/2 ～36"
    5. 连接方式：法兰、对焊、螺纹等适用温度：-196℃～700℃
    6. 驱动方式：手动、伞齿轮传动、气动、电动、液动、气液联动、电液联动
    7. 阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。
    8. 选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质

    五、执行标准：

    设计与制造   Design and Manufacture
    结构长度   Face to face/ End to end
    法兰尺寸   Flange Dimension
    对焊连接尺寸Butt welding dimension
    压力-温度   Pressure Temperature Lating
    试验-检验Inspection and Test
    ANSI B16.34 BS1873
    ANSI B16.10
    ANSI B16.5
    ANSI B16.25
    ANSI B16.34
    API 598

    六、压力试验：

    称压力PN(Lb)
    NominalPressure
    强度试验
    Shell Test
    水密封试验
    Water Seal Test
    气密封试验
    Air Seal Test
    MPa
    Lbf/in2
    MPa
    Lbf/in2
    MPa
    Lbf/in2
    150
    3.0
    430
    2.2
    315
    0.4-0.7
    60-100
    300
    7.7
    1110
    5.7
    815
    600
    15.3
    2220
    11.3
    1630
    900
    23.0
    3330
    17.0
    2445
    1500
    38.4
    5560
    28.2
    4080
    2500
    64.0
    9255
    47.0
    6790

    七、主要零件材料及性能：

    体、盖
    Body Cover Disc

    阀杆
    Stem
    密封面
    Sealing Face
    垫片（环）
    Sealing Shim
    填料
    Packing
    工作温度Working Temperature
    适用介质
    Suitable Medium
    WCB
    2Cr13
    13Cr
    STL
    木体材料
    With Body
    Material
    尼龙
    Nylon
    增强柔性石墨
    13Cr/柔性石墨
    Enhanced Flexible Graphite
    1Cr13/Flexible Graphite
    SFB-2
    08软钢
    08 Soft Steal
    F304
    F316
    F304L
    F316L
    柔性石墨
    增强柔性石墨
    Flexible Graphite
    Enhanced Flexible Graphite
    SFB/260
    SFP/260
    PTFE
    ≤425
    水 蒸汽 油品
    Water
    Steam
    Petroleum
    Products
    WC1
    38CrMoAl 25Cr2MoV
    ≤425
    WC6
    ≤540
    WC9
    ≤570
    C5 C12
    ≤540
    CF8
    F304
    ≤200
    硝酸 醋酸 尿素
    Nitric acid
    Acetic acid
    CF8M
    F316
    CF3
    F304L
    CF3M
    F316L

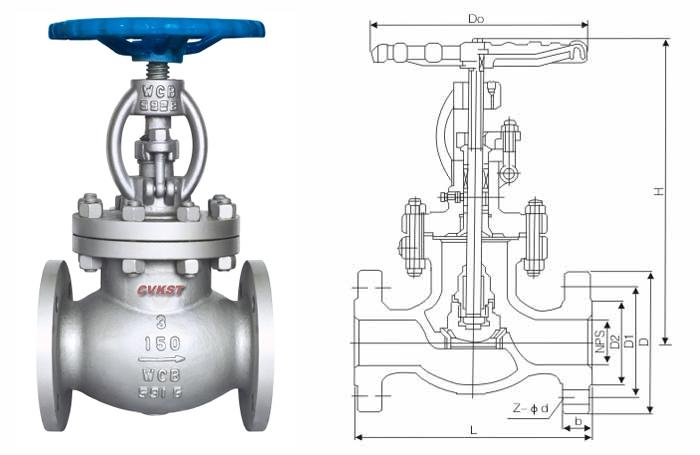

    八、凯斯特牌J41W-150Lb美标截止阀主要外形尺寸：

    DN
    150Lb 凸面法兰（RF)  主要尺寸Dimensions（mm）
    重量
    Weight
    mm
    in
    L
    D
    D1
    D2
    b
    n-φd
    H
    D0
    15
    1/2
    108
    89
    60.5
    35
    11.2
    4-16
    241
    100
    6.9
    20
    3/4
    117
    98
    69.9
    43
    12.7
    4-16
    241
    100
    9.8
    25
    1
    127
    108
    79.2
    51
    14.2
    4-16
    242
    125
    13.5
    32
    11/4
    140
    117
    89
    63
    16
    4-16
    280
    160
    19.5
    40
    11/2
    165
    127
    98.6
    73
    17.5
    4-16
    286
    160
    28.5
    50
    2
    203
    152
    120.7
    92
    19
    4-19
    368
    200
    18
    65
    21/2
    216
    178
    139.7
    105
    22.4
    4-19
    387
    200
    30
    80
    3
    241
    190
    152.4
    127
    24
    4-19
    411
    250
    41
    100
    4
    292
    229
    190.5
    157
    24
    4-19
    454
    250
    64
    125
    5
    356
    254
    216.0
    186
    24
    8-22.5
    455
    350
    86
    150
    6
    406
    279
    241.3
    216
    25.4
    8-22.5
    541
    350
    113
    200
    8
    495
    343
    298.5
    270
    28.4
    8-22.5
    651
    450
    178
    250
    10
    622
    406
    362.0
    324
    30.2
    12-25.4
    800
    450
    270
    300
    12
    698
    483
    431.8
    381
    32
    12-25.4
    1231
    600
    350
    350
    14
    787
    533
    476.3
    413
    35
    12-29
    1450
    600
    460
    400
    16
    914
    597
    539.8
    470
    36.6
    26-29
    1645
    600
    590

    主要尺寸和重量

    DN
    300Lb 凸面法兰（RF)  主要尺寸Dimensions（mm）
    重量
    Weight
    15
    1/2
    152
    95
    66.5
    35
    14.2
    4-16
    241
    140
    7.7
    20
    3/4
    178
    117
    82.5
    43
    16
    4-19
    241
    140
    11.3
    25
    1
    203
    123
    89
    51
    17.5
    4-19
    283
    160
    16.8
    32
    11/4
    216
    133
    98.5
    63
    19
    4-19
    320
    200
    21.2
    40
    11/2
    229
    155
    114.3
    73
    20.6
    4-22.5
    322
    200
    32.6
    50
    2
    267
    165
    127
    92
    22.4
    8-19
    399
    200
    25
    65
    21/2
    292
    190
    149.4
    105
    25.4
    8-22.5
    438
    250
    30
    80
    3
    318
    210
    168.1
    127
    28.4
    8-22.5
    464
    280
    35
    100
    4
    356
    254
    200.2
    157
    31.8
    8-22.5
    565
    350
    56
    125
    5
    400
    279
    235
    186
    35
    8-22.5
    614
    350
    96
    150
    6
    444
    318
    269.7
    216
    36.6
    12-25.4
    717
    400
    120
    200
    8
    559
    381
    330.2
    270
    41.2
    12-25.4
    930
    500
    212
    250
    10
    622
    444
    387.4
    324
    47.8
    16-28.5
    1012
    550
    330
    300
    12
    711
    521
    450.8
    381
    50.8
    16-32
    1231
    600
    472
    350
    14
    762
    584
    514.4
    413
    54
    20-32
    1450
    600
    715
    400
    16
    864
    648
    571.5
    470
    57.2
    20-35
    1645
    600
    920

    主要尺寸和重量

    DN
    600Lb 凸面法兰（RF）  主要尺寸Dimensions（mm）
    重量
    Weight
    mm
    in
    L
    D
    D1
    D2
    b
    n-φd
    H
    D0
    15
    1/2
    165
    95
    66.5
    35
    14.5
    4-16
    285
    100
    7.8
    20
    3/4
    190
    117
    82.5
    43
    16
    4-19
    285
    125
    12.5
    25
    1
    216
    124
    89
    51
    17.5
    4-19
    313
    160
    17.5
    32
    11/4
    229
    133
    98.5
    63
    21
    4-19
    328
    160
    23.5
    40
    11/2
    241
    156
    114.3
    73
    22.5
    4-22.5
    365
    180
    38.5
    50
    2
    292
    165
    127
    92
    33
    8-19
    444
    200
    35
    65
    21/2
    330
    190
    149.4
    105
    36
    8-22.5
    483
    250
    50
    80
    3
    356
    210
    168.1
    127
    39
    8-22.5
    533
    250
    60
    100
    4
    432
    273
    216
    157
    45
    8-25.4
    622
    350
    110
    125
    5
    508
    330
    266.7
    186
    52
    8-28.5
    750
    350
    200
    150
    6
    559
    356
    292.1
    216
    55
    12-28.5
    800
    450
    230
    200
    8
    660
    419
    349.3
    270
    63
    12-32
    927
    500
    410
    250
    10
    787
    508
    431.8
    324
    71
    16-35
    1257
    600
    625
    300
    12
    838
    559
    489
    381
    74
    20-35
    1468
    680
    860

    订货须知：
    一、①J41W-150Lb美标截止阀产品名称与型号②J41W-150Lb美标截止阀口径③J41W-150Lb美标截止阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定凯斯特公司的J41W-150Lb美标截止阀型号，请按J41W-150Lb美标截止阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
