一、产品[J11T苏式内螺纹截止阀]的详细资料：
产品型号：J11T-16型
产品名称：苏式内螺纹截止阀
产品特点：截止阀只用于全开，全关的种类管道和设备上的介质运行之用，不允许作节流用。手轮顺时针旋转为关闭，反之为开，不得借助任何杠杆开关。
公称压力：PN1.6MPa；
适用介质：水、蒸气及非腐蚀性介质；
适用温度：≤200℃；
主要部件材料：
手轮、阀盖、阀体：灰铸铁；阀杆：碳钢；阀瓣：灰铸铁、聚四氟乙烯；
密封标准：D9544-93。
二、J11T-16内螺纹截止阀性能规范：
|
型号 |
公称压力 |
试验压力 |
工作温度 |
适用介质 |
|
|
强度（水） |
密封（水） |
||||
|
J11T-16 |
1.6 |
2.4 |
1.8 |
≤200 |
蒸汽、水 |
三、J11T-16内螺纹截止阀主要零材料：
|
零件名称 |
材料 |
|
阀体、阀盖 |
灰铸铁 |
|
阀杆 |
碳钢 |
|
密封圈 |
黄铜 |
|
手轮 |
灰铸钢 |

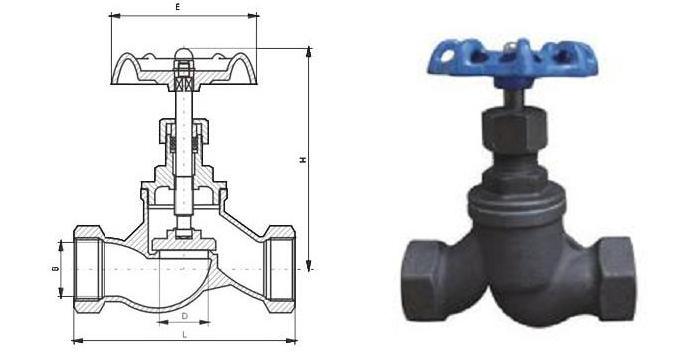

四、凯斯特牌J11T-16内螺纹截止阀外形尺寸和连接尺寸：
|
型号 |
公称通径 |
管螺纹 |
尺寸 |
重量 |
||||
|
L |
L1 |
S |
H |
Do |
||||
|
J11T-16 |
15 |
1/2″ |
190 |
14 |
30 |
109 |
60 |
0.65 |
|
20 |
3/4″ |
100 |
18 |
36 |
109 |
60 |
0.83 |
|
|
25 |
1″ |
120 |
18 |
46 |
125 |
75 |
1.5 |
|
|
32 |
11 4″ |
140 |
20 |
55 |
128 |
75 |
1.89 |
|
|
40 |
41 2″ |
170 |
22 |
62 |
145 |
100 |
2.4 |
|
|
50 |
2″ |
200 |
24 |
75 |
155 |
120 |
3.4 |
|
产品引用标准：螺纹可按BSPT、BSP、NPT、DIN259/2999生产
主要性能规范：公称压力：PN≤1.6Mpa 适用介质：水、油、酸 适用温度：T≤180℃
产品结构特点： 硅溶胶精密铸造不锈钢阀体、阀盖适用于水、油、汽及某些腐蚀性流体介质，常温额定工作压力为200PSI（1.6Mpa）
五、主要零件的材料说明：
|
ITEM
|
部件
|
材质
|
|
1
|
阀体
|
CF8/CF8M
|
|
2
|
闸瓣
|
304/106
|
|
3
|
阀杆
|
316
|
|
4
|
阀盖
|
CF8/CF8M
|
|
5
|
密封垫
|
PTFE
|
|
6
|
平垫
|
304/106
|
|
7
|
填料
|
PTFE
|
|
8
|
压环
|
304/106
|
|
9
|
压盖
|
CF8/CF8M
|
|
10
|
手轮
|
ALUMNUM ALLOY
|
|
11
|
铭牌
|
ALUMNUM ALLOY
|
|
12
|
螺母
|
304
|
六、凯斯特牌内螺纹截止阀主要外形尺寸：
|
SIZE
|
d
|
L
|
D1
|
H
|
Cv FACTORY
|
|
1/2
|
15
|
66
|
70
|
100
|
3.8
|
|
3/4
|
20
|
80
|
70
|
106
|
7.0
|
|
1
|
25
|
90
|
80
|
118
|
11.0
|
|
1-1/4
|
32
|
105
|
100
|
134
|
21.0
|
|
1-1/2
|
40
|
120
|
100
|
152
|
29.0
|
|
2
|
50
|
141
|
110
|
172
|
50.0
|
订货须知：
一、①内螺纹截止阀产品名称与型号②内螺纹截止阀口径③内螺纹截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的内螺纹截止阀型号，请按内螺纹截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
