KQ41F抗硫球阀

- 产品型号:
- KQ41F
- 产品口径:
- 50-400mm
- 产品压力:
- 2.5-10.0Mpa
- 产品材质:
- 碳钢、不锈钢
联系我们

产品说明

一、产品[KQ41F抗硫球阀]的详细资料：

KQ系列抗硫球阀是根据用户的需求，为满足在硫化环境下的抗硫化就力裂化的要求，我们从设计，选材、制造、试验、表面处理及涂漆都严格按美国腐蚀化工程师协会NACE的有关标准要求进行。
KQ系列抗硫球阀不仅选材广泛且内件材料均采用表面镀镍或316材质、密封圈采用特制的聚合物材料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能好，适用压力与温度范围广，全通径与缩经齐备，并可配多种驱动装置，是化工、石油炼制、油气开采与输送系统理想的用阀选择。

公称通径：DN50-400mm 2"-16"
缩径：DN50-450mm 2"-18"
公称压力：PN2.5-10.0MPa
CLASS：150-900Lb
适用温度：－196℃-300℃

二、KQ41F抗硫球阀主要性能及规范

公称压力 PN(MPa)	试验压力(MPa)			压力级	试验压力(MPa)
公称压力 PN(MPa)	壳体	高压液密封	低压气密封	压力级	壳体	高压液密封	低压气密封
2.5	3.75	2.75	0.6	CLASS150	2.94	2.16	0.6
4.0	6.0	4.4		CLASS300	7.76	5.62
6.4	9.6	7		CLASS600	15.3	11.23
10.0	15	11		CLASS900	23	16.85

三、KQ41F抗硫球阀型号、零件材料及主要参数

主要型号		零件名称	材质
主要型号		零件名称	碳钢	低温钢	不锈钢
KQ4 1/7E KQ34 1/7E KQ64 1/7E KQ94 1/7E		阀体	A105	A350LF2	A182 F316
		球体	A105+镀镍	A350LF2	A182 F316
		阀杆、固定轴	45/40cr+镀镍	42CrMo+镀镍	A182 F316
		阀座	A105+镀镍	A350LF2+镀镍	A182 F316
		密封圈	增强聚四氟乙烯对位聚苯
		O型圈	氟橡胶
		垫片、填料	柔性石墨 V型聚四氟乙烯
		轴套	SF自润滑轴承
		螺栓	A193 B7M	A193 B7M	316
		螺母	A194 2HM	A194 7M	316
应用规范	结构长度按	GB12221-89 ANSI B16.10
	法兰尺寸按	JB79-59 GB9113 HG20592-97 ANSI B16.5
	焊接标准按	GB12221-89 ANSI B16.25
	检验试验按	GB/T13927 JB/T9092-99 API598
	防火试验按	API 607 BS6755 II

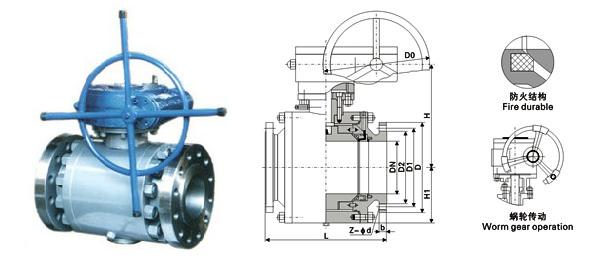

四、PN1.6MPa主要连接尺寸及重量(单位:mm)

口径DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
dl		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	500
手动	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	115	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	lO5O	1020	600	600	800	800	80o	800	800	800	5oo
	Wt(k9)	4.5	5.7	7.0	12	16	22	35	58	74	205	322	460	576	864	1280	1600	1600	4500
电动	H2	-	-	-	-	-	-	-	-	554	300	620	750	770	830	-	940	940	1115
电动	Li	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410
气动	H3	215	240	264	274	379	389	479	552	566	736	926	1059	1127	1393	1468	1538	1538	1450
气动	L2	270	270	270	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	1360	2840

五、PN1.6-4.0MPa主要连接尺寸及重量(单位:mm)

口径DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
dl		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	500
手动	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	115	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	l1050	1050	600	600	800	800	80o	800	800	800	5oo
	Wt(k9)	4.5	5.7	7.0	15	24	30	55	87	118	255	370	833	640	864	1280	1600	1600	4500
电动	H2	-	-	-	-	-	-	-	-	554	300	620	750	770	830	-	940	940	1115
电动	Li	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410
气动	H3	215	240	264	340	379	452	479	552	666	814	1002	1059	1150	1205	1250	1295	1390	1470
气动	L2	200	270	270	405	405	574	574	756	756	1060	1060	1360	1360	1360	2840	2840	3300	3300

六、PN6.4MPa主要连接尺寸及重量(单位:mm)

口径DN		50	65	80	100	150	200	250	300	350	400	500	600	700
d1		50	65	80	100	150	200	250	300	337	387	489	591	686
L		292	330	356	406	495	597	673	862	826	902	1054	1232	1397
H		114	124	133	159	250	294	395	445	500	530	660	800	900
手动	Hi	108	155	187	235	300	374	445	512	550	615	810	1010	1180
	E	116	116	116	116	116	171	171	257	257	257	150	83	123
	F	350	350	350	350	350	420	420	400	400	400	410	650	735
	W	600	600	600	600	600	800	800	800	800	800	800	800	800
	Wt(kg)	23	35	49	91	192	355	640	880	1100	1540	2800	5300	5700
电动	H2	-	-	-	-	554	574	731	771	837	8(15	979	108	1148
电动	L1	-	-	-	-	235	235	400	400	410	410	420	690	690
气动	H3	340	-	-	479	666	895	1002	1059	1160	1250	1320	1470	1520
气动	L2	405	-	-	576	756	1060	1060	t360	1360	2840	2840	3300	3300

七、PN10.0MPa主要连接尺寸及重量(单位:mm)

口径DN		50	65	80	100	150	200	250	300	350	400	500	600	700
d1		50	65	80	100	150	200	250	300	337	387	489	591	686
L		292	330	356	406	559	660	787	838	889	991	1194	1397	1549
H		114	124	133	159	250	294	395	445	500	530	660	800	900
手动	Hi	108	155	187	235	300	374	445	512	550	615	810	1010	1180
	E	116	116	116	116	116	171	171	257	257	257	150	83	123
	F	350	350	350	350	350	420	420	400	400	400	410	650	735
	W	600	600	600	600	600	800	800	800	800	800	800	800	800
	Wt(kg)	35	38	55	102	232	390	710	960	1700	1970	3250	5800	6700
电动	H2	-	-	-	-	569	658	694	765	825	917	998	1098	1185
电动	L1	-	-	-	-	235	259	400	410	410	420	690	690	690
气动	H3	340	-	-	479	666	895	1002	1059	1160	1250	1320	1470	1520
气动	L2	405	-	-	576	756	1060	1060	1360	1360	2840	2840	3300	3300

订货须知:
⑴抗硫球阀产品型号与名称 ⑵抗硫球阀公称通径DN ⑶抗硫球阀额定流量系数KV ⑷抗硫球阀公称压力和压差 ⑸抗硫球阀阀体和阀内组件材料 ⑹抗硫球阀流量特性 ⑺抗硫球阀适用温度 ⑻抗硫球阀电源电压和控制信号 ⑼抗硫球阀是否带附件。
