一、产品[Q46F Q346F四通球阀]详细资料:
Q46F Q346F四通球阀原理:
球阀是由旋塞演变而来的,它的启闭件作为一个球体,利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。球阀在管道上主要用于切断、分配和改变介质流动方向,设计成V形开口的球阀还具有良好的流量调节功能。球阀不仅结构简单、密封性能好,而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小,并且驱动力矩小,操作简便、易实现快速启闭,球阀是近十几年来发展最快的阀门品种之一。特别是在美、日、德、法、意、西、英等工业发达国家,球阀的使用非常广泛,使用品种和数量仍在继续扩大,并向高温、高压、大口经、高密封性、长寿命、优良的调节性能以及一阀多功能方向发展,其可靠性及其他性能指标均达到较高水平,并已部分取代闸阀、截止阀、节流阀。随着球阀的技术进步,在可以预见的短时见内,特别是在石油天然气管线上、炼油裂解装置上以及核工业上将有更广泛的应用。此外,在其他工业中的大中型口径、中低压力领域,球阀也将会成为主导的阀门类型之一。球阀是本世纪50年代问世的一种阀门,在半个世纪的时间里,球阀已发展成为一种主要的阀类。球阀主要用于截断或接通介质,也可用于流体的调节与控制,V型球阀能够进行比较精确的流量调节与控制,而三通球阀则用于分配介质和改变介质的流向。与其它阀类相比,球阀具有如下的一些优点:
Q46F Q346F四通球阀作用
1、流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2、开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。
3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
6、球阀通道平整光滑,不易沉积介质,可以进行管线通球。
Q46F四通球阀标准
公称压力或压力级:PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K。
公称通径或口径:DN6~900、NPS 1/4 ~36。
连接方式:法兰、对焊、螺纹、承插焊等。
适用温度:-196℃~540℃。
驱动方式:手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动。
阀体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
Q46F四通球阀选型
球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。球阀主要供开启和关闭管道和设备介质之用。
四通球阀优点
球阀主要优点如下:
适用于经常操作,启闭迅速、轻便。
1. 流体阻力小。
2. 结构简单,相对体积小,重量轻,便于维修。
3. 密封性能好。
4. 不受安装方向的限制,介质的流向可任意。
5. 无振动,噪声小。
Q46F四通球阀缺点
球阀主要缺点如下:球阀按结构形式可分为:浮动球阀、固定球阀、弹性球阀和油封球阀;按通道可分为直能式、角式和三通式等,三通式又可分为T形和L形两种。按连接方工可分为螺纹式连接、法兰连接和焊接式三种。
球阀安装与维护应注意以下事项:
1. 要留有阀柄旋转的位置。
2. 不能用作节流。
3. 带传动机构的球阀应直立安装。
结构特点及用途
1、流体阻力小:球体和阀体的连接管道截面相等,且球体通道采用圆弧连接,介质通过球体时,流体阻力小。
2、密封性能: 阀座采用具有一定弹性变形和高强度的PTFE材料,达到良好密封性能保证了阀门的稳定性。
3、使用寿命长: 阀门的阀芯和光颈材料采用奥氏不锈钢,阀座材料选用PTFE, 能达到良好的抗腐蚀性作用,延长了阀门使用寿命。
Q46F四通球阀执行标准
I 设计和制造:GB/T12237-1989; APl608。
2.检验和试验:GB/T13927-1992; APl 598。
3 法兰连接:JB/T79]一2-1994; ASME/ANSI B165。
四通球阀介质流向原理
“LL’’型四通球阀只需操作板手或执行器将球体转动90’,可同时对两种介质的流向进行切换,即方便而迅速,实现一阀多用的效果。
常见名称:四通球阀、四通换向阀、四通四密封球阀

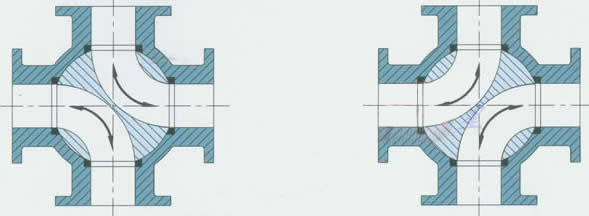

LL型介质切换图
二、Q46F Q346F四通球阀主要性能规范Chief property and specification
试验压力Test pressure 单位MPa
公称压力PN Nominal pressure |
常温最大工作压力The greatest working pressure of the norma atmospheric temperature |
壳体试验压力Test pressure of the shell |
气密封试验压力Angtry sealed test pressure |
高压密封试验压力Sealed test pressure of high pressure |
1.5 |
1.6 |
2.4 |
0.6 |
1.76 |
2.5 |
2.5 |
3.8 |
0.6 |
2.75 |
4.0 |
4.0 |
6.0 |
0.6 |
4.4 |
Class150 |
2.0 |
3.0 |
0.6 |
2.2 |
三、Q46F Q346F四通球阀使用范围Scope of application
壳体材料Shell material |
阀座材料Valve seat material |
适用温度Suitable temperature |
适用介质Suitable medium |
碳钢C型Carbon steel C type |
聚四氟乙烯PTFE |
≤150℃ |
水,蒸汽,石油等Water ,vapour,oil,etc |
对位聚苯Counterpoint polyphenyl |
≤300℃ |
||
铬镍钛钢P型Cr,Ni,Ti steel P type |
聚四氟乙烯PTFE |
≤150℃ |
硝酸类Nitric acid |
对位聚苯Counterpoint polyphenyl |
≤200℃ |
||
铬镍钼钛钢R型Cr,Ni,Mo,Ti steel R type |
聚四氟乙烯PTFE |
≤150℃ |
醋酸类Acetic acid |
对位聚苯Counterpoint polyphenyl |
≤200℃ |
四、主要零件材料 Meterial for main parts
阀体、阀盖、Valve body, valve covering |
GB |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|||
ASTM |
WCB |
CF8 |
CF8M |
||||
球体Ball |
GB |
2Cr13 |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|||
ASTM |
420 |
304 |
316 |
||||
阀杆Valve stem |
GB |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|||
ASTM |
420 |
304 |
316 |
||||
阀座、密封面Valve seat、Seal the surface |
GB |
2Cr13/PTFE |
1Cr18Ni9Ti/PTFE |
0Cr18Ni12Mo2Ti/PTFE |
|||
ASTM |
420/PTFE |
304/PTFE |
316/PTFE |
||||
填料Packing |
GB |
聚四氟乙烯PTFE |
柔性石墨Flexible graphite |
聚四氟乙烯PTFE |
柔性石墨Flexible graphite |
聚四氟乙烯PTFE |
柔性石墨Flexible graphite |
ASTM |
聚四氟乙烯PTFE |
柔性石墨Flexible graphite |
聚四氟乙烯PTFE |
柔性石墨Flexible graphite |
聚四氟乙烯PTFE |
柔性石墨Flexible graphite |
|
螺栓Bolt |
GB |
35 |
0Cr18Ni9 |
0Cr18Ni9 |
|||
ASTM |
A193 B7 |
A320-B8 |
A320-B8 |
||||
螺母Nut |
GB |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|||
ASTM |
A194 2H |
A194-8 |
A194-8 |

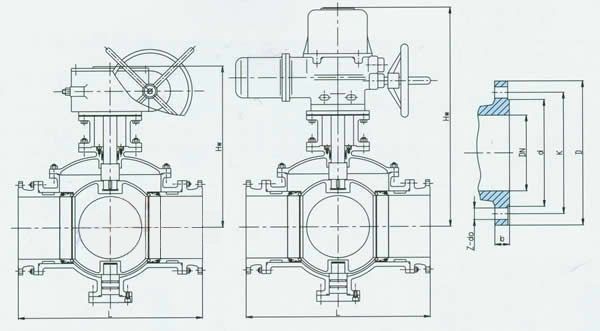

五、主要连接尺寸(mm) Size of main connection
公称压力PN Nominal pressure |
公称通径DN Nominal Diameter |
尺寸(mm)Size |
|||||||||
L |
L0 |
D |
K |
d |
Y |
b |
Z-¢d0 |
Hw |
Hd |
||
1.6MPa |
50 |
260 |
130 |
165 |
125 |
100 |
- |
16 |
4-¢18 |
205 |
265 |
65 |
320 |
160 |
185 |
145 |
120 |
- |
18 |
4-¢18 |
245 |
295 |
|
80 |
320 |
160 |
200 |
160 |
135 |
- |
20 |
8-¢18 |
305 |
345 |
|
100 |
370 |
185 |
220 |
180 |
155 |
- |
20 |
8-¢18 |
340 |
420 |
|
125 |
510 |
255 |
250 |
210 |
185 |
- |
22 |
8-¢18 |
425 |
465 |
|
150 |
510 |
255 |
285 |
240 |
210 |
- |
24 |
8-¢23 |
450 |
505 |
|
200 |
580 |
290 |
340 |
295 |
265 |
- |
26 |
12-¢23 |
480 |
525 |
|
250 |
670 |
335 |
405 |
355 |
320 |
- |
30 |
12-¢25 |
530 |
565 |
|
300 |
760 |
380 |
460 |
410 |
375 |
- |
30 |
12-¢25 |
585 |
630 |
|
350 |
850 |
425 |
520 |
470 |
435 |
- |
34 |
16-¢25 |
625 |
675 |
|
400 |
980 |
490 |
580 |
525 |
485 |
- |
36 |
16-¢30 |
670 |
710 |
|
450 |
1080 |
540 |
640 |
585 |
545 |
- |
40 |
20-¢30 |
705 |
770 |
|
500 |
1220 |
610 |
715 |
650 |
608 |
- |
44 |
20-¢34 |
765 |
825 |
|
600 |
1360 |
680 |
840 |
770 |
718 |
- |
48 |
20-¢41 |
840 |
945 |
|
700 |
1750 |
875 |
910 |
840 |
788 |
- |
50 |
24-¢41 |
1050 |
1110 |
|
800 |
1850 |
925 |
1025 |
950 |
898 |
- |
52 |
24-¢41 |
1125 |
1220 |
|
900 |
2050 |
1025 |
1125 |
1050 |
998 |
- |
54 |
28-¢41 |
1260 |
1315 |
|
1000 |
2150 |
1075 |
1255 |
1170 |
1110 |
- |
56 |
28-¢48 |
1325 |
1385 |
|
1200 |
2450 |
1225 |
1485 |
1390 |
1325 |
- |
58 |
32-¢54 |
1395 |
1450 |
六、主要连接尺寸(mm) Size of main connection
公称压力PN Nominal pressure |
公称通径DN Nominal Diameter |
尺寸(mm)Size |
|||||||||
L |
L0 |
D |
K |
d |
Y |
b |
Z-¢d0 |
Hw |
Hd |
||
2.5MPa |
50 |
260 |
130 |
165 |
125 |
100 |
- |
20 |
4-¢18 |
205 |
265 |
65 |
320 |
160 |
185 |
145 |
120 |
- |
22 |
8-¢18 |
245 |
295 |
|
80 |
320 |
160 |
200 |
160 |
135 |
- |
22 |
8-¢18 |
305 |
345 |
|
100 |
370 |
185 |
230 |
190 |
160 |
- |
24 |
8-¢23 |
340 |
420 |
|
125 |
510 |
255 |
270 |
220 |
188 |
- |
28 |
8-¢25 |
405 |
465 |
|
150 |
510 |
255 |
300 |
250 |
218 |
- |
30 |
8-¢25 |
450 |
505 |
|
200 |
580 |
290 |
360 |
310 |
278 |
- |
34 |
12-¢25 |
480 |
525 |
|
250 |
670 |
335 |
425 |
370 |
332 |
- |
36 |
12-¢30 |
530 |
565 |
|
300 |
760 |
380 |
485 |
430 |
390 |
- |
40 |
16-¢30 |
585 |
630 |
|
350 |
850 |
425 |
555 |
490 |
448 |
- |
44 |
16-¢34 |
625 |
675 |
|
400 |
980 |
490 |
620 |
550 |
505 |
- |
48 |
16-¢34 |
670 |
710 |
|
450 |
1080 |
540 |
670 |
600 |
555 |
- |
50 |
20-¢34 |
705 |
770 |
|
500 |
1220 |
610 |
730 |
660 |
610 |
- |
52 |
20-¢41 |
765 |
825 |
|
600 |
1360 |
680 |
845 |
770 |
718 |
- |
56 |
20-¢41 |
840 |
945 |
|
700 |
1750 |
875 |
960 |
875 |
815 |
- |
60 |
24-¢48 |
1050 |
1110 |
|
800 |
1850 |
925 |
1085 |
990 |
930 |
- |
64 |
24-¢48 |
1125 |
1220 |
|
900 |
2050 |
1025 |
1185 |
1090 |
1025 |
- |
66 |
28-¢54 |
1260 |
1315 |
|
1000 |
2150 |
1075 |
1320 |
1210 |
1140 |
- |
68 |
28-¢58 |
1325 |
1385 |
|
1200 |
2450 |
1225 |
1520 |
1420 |
1350 |
- |
72 |
32-¢58 |
1395 |
1450 |
|
4.0MPa |
50 |
260 |
130 |
165 |
125 |
100 |
88 |
20 |
4-¢18 |
245 |
285 |
65 |
320 |
160 |
185 |
145 |
120 |
110 |
22 |
8-¢18 |
265 |
315 |
|
80 |
320 |
160 |
200 |
160 |
135 |
121 |
22 |
8-¢18 |
320 |
365 |
|
100 |
370 |
185 |
235 |
190 |
160 |
150 |
24 |
8-¢23 |
355 |
465 |
|
125 |
510 |
255 |
270 |
220 |
188 |
176 |
28 |
8-¢25 |
425 |
495 |
|
150 |
510 |
255 |
300 |
250 |
218 |
204 |
30 |
8-¢25 |
470 |
535 |
|
200 |
580 |
290 |
375 |
320 |
282 |
260 |
38 |
12-¢30 |
480 |
565 |
|
250 |
670 |
335 |
450 |
385 |
345 |
313 |
42 |
12-¢34 |
530 |
605 |
|
300 |
760 |
380 |
515 |
450 |
408 |
364 |
46 |
16-¢34 |
585 |
675 |
|
350 |
850 |
425 |
580 |
510 |
465 |
422 |
52 |
16-¢34 |
625 |
705 |
|
400 |
980 |
490 |
660 |
585 |
535 |
474 |
58 |
16-¢41 |
670 |
745 |
|
450 |
1080 |
540 |
685 |
610 |
560 |
524 |
60 |
20-¢41 |
705 |
795 |
|
500 |
1220 |
610 |
755 |
670 |
612 |
576 |
62 |
20-¢48 |
765 |
855 |
|
600 |
1360 |
680 |
890 |
795 |
730 |
678 |
62 |
20-¢54 |
840 |
985 |
