产品型号：Q41F
产品简介：Q41F不锈钢浮动球阀采用单斜面弹性密封圈或V型槽弹性密封圈结构设计，当介质压力较小时，密封圈与球体的接触面积较小，故有较大的密封比压，确保可靠密封，介质压力较大时，密封圈与球体接触面积增大，故密封圈能承受较大的介质推力而不会损坏。由于聚四氟乙烯等密封圈子材料具有良好的自润滑性，与球性的摩擦损小，故球阀的使用寿命长。球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。在各种阀门中，球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。
三、Q41F不锈钢软密封球阀产品特征：
公称压力： 1.6~6.4Mpa
适用温度范围：≤ 150℃
适用介质：硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。
四、Q41F不锈钢软密封球阀-压力试验：
试验项目
壳体试验
密封试验
上密封试验
气密封试验
介质
水
气
单位
MPa
MPa
MPa
MPa
公称压力PN(MPa)
1.6
2.4
1 8
1 8
0.5-0.7
2.5
3.8
2.8
2.8
4.0
6.0
4.4
4.4
6.4
9.6
7.0
7.0
10.0
15.0
11.0
11.0
16.0
24.0
18.0
18.0
五、Q41F不锈钢软密封球阀-主要零件材料：
零件名称
ZG0cr18Ni9
ZG00Cr18Ni10
ZG1C0r17Ni14M02
ZG00Cr17Ni14M02
WCB
阀体 /阀盖
0Cr18Ni9
00Cr18Ni10
0Cr18Ni9M02
00Cr18Ni10M02
WCB
球体
0Cr18Ni9
00Cr18Ni10
0Cr18Ni9M02
00Cr18Ni10M02
1Cr13
闷杆
0Cr1SNi9
00Cr18Ni10
0Cr18Ni9M02
00Cr18Ni10M02
1Cr13
阀座
0Cr18Ni9
00Cr18Ni10
0r17Ni14M02
00Cr18Ni10M02
1Cr13
填料 /垫片
PTFE
PTFE
PTFE
PTFE
PTFE
螺栓
不锈钢
35GrM0A
螺母
不锈钢
45
手柄
铸钢
铸钢

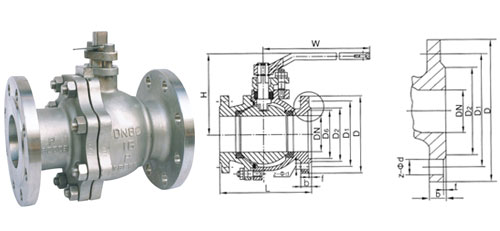

六、Q41F不锈钢软密封球阀-主要外形尺寸：
型号
公称通径 DN(mm)
尺寸(mm)
L
D
D1
D2
b-f
z-Φd
H
W
Q41F-16P
Q341F-16P
Q641F-16P
15
130
95
65
45
14-2
4-Φ14
65
115
20
140
105
75
55
14-2
4-Φ14
75
130
25
150
115
85
65
14-2
4-Φ14
85
150
32
165
135
100
78
16-2
4-Φ18
95
190
40
180
145
110
85
16-3
4-Φ18
105
230
50
200
160
125
100
16-3
4-Φ18
115
240
65
220
180
145
120
18-3
4-Φ18
145
280
80
250
195
160
135
20-3
8-Φ18
160
310
100
280
215
180
155
20-3
8-Φ18
185
330
125
320
245
210
185
22-3
8-Φ18
215
600
150
360
280
240
210
24-3
8-中23
245
800
200
400
335
295
265
26-3
12-Φ23
300
1000
250
450
405
355
320
30-3
12-Φ25
380
1200
七、Q41F不锈钢软密封球阀-主要外形尺寸：
型号
公称通径 DN(mm)
尺寸(mm)
L
D
D1
D2
b-f
z-Φd
H
W
Q41F-25P
Q341F-25P
Q641F-25P
15
130
95
65
45
14-2
4-Φ14
65
115
20
140
105
75
55
14-2
4-Φ14
75
130
25
150
115
85
65
14-2
4-Φ14
85
150
32
165
135
100
78
16-2
4-Φ18
95
190
40
180
145
110
85
18-3
4-Φ18
105
230
50
200
160
125
100
20-3
4-Φ18
115
240
65
220
180
145
120
22-3
8-Φ18
145
280
80
250
195
160
135
22-3
8-Φ18
160
310
100
280
230
190
160
24-3
8-Φ23
185
330
125
320
270
220
188
28-3
8-Φ25
215
600
150
360
300
250
218
30-3
8-Φ25
245
800
200
400
360
310
278
34-3
12-Φ25
300
1000
250
450
425
370
332
36-3
12-Φ30
380
1200
八、Q41F不锈钢软密封球阀-主要外形尺寸：
型号
公称通径 DN(mm)
尺寸 (mm)
L
D
D1
D2
D6
b-f
z-Φd
H
W
Q41F-40P
Q341F-40P
Q641F-40P
15
130
95
65
45
40
16-2
4-Φ14
70
115
20
140
105
75
55
51
16-2
4-Φ14
80
130
25
150
115
85
65
58
16-2
4-Φ14
90
150
32
180
135
100
78
66
18-3
4-Φ18
100
190
40
200
145
110
85
76
18-3
4-Φ18
110
230
50
220
160
125
100
88
20-3
4-Φ18
120
240
65
250
180
145
120
110
22-3
8-Φ18
150
280
80
280
195
160
135
121
22-3
8-Φ18
170
310
100
320
230
190
160
150
24-3
8-Φ23
190
330
125
360
270
220
188
176
28-3
8-Φ25
220
600
150
400
300
250
218
204
30-3
8-Φ25
250
800
200
550
375
320
282
260
38-3
12-Φ30
390
1200
九、Q41F不锈钢软密封球阀-主要外形尺寸：
型号
公称通径 DN(mm)
尺寸(mm)
L
D
D1
D2
D6
b-f
z-Φd
H
W
Q41F-64P
Q341F-64P
Q641F-64P
15
140
105
75
55
40
18-2
4-Φ14
75
115
20
160
125
90
68
51
20-2
4-Φ18
85
130
25
180
135
100
78
58
22-2
4-Φ18
95
150
32
200
150
110
82
66
24-2
4-Φ23
105
190
40
220
165
125
95
76
24-3
4-Φ23
120
230
50
250
175
135
105
88
26-3
4-Φ23
130
240
65
280
200
160
130
110
28-3
8-Φ23
160
280
80
320
210
170
140
121
30-3
8-Φ23
180
310
100
360
250
200
168
150
32-3
8-Φ25
200
330
125
381
295
240
202
176
36-3
8-Φ30
230
600
150
403
340
280
240
204
38-3
8-Φ34
260
800
200
502
405
345
300
260
44-3
12-Φ34
400
1200
订货须知：
Q41F型球阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定限制.采用90°传动,故开关方便迅速,可以实行快速启闭.
二、Q41F不锈钢软密封球阀操作原理和结构说明:
1、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质.
2、采用PTFE（特氟隆）等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长.
3、启闭迅速,启闭时只需把球体转动90°,方便而迅速.
4.球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小.
5、经配置有手动、蜗轮驱动、气动、电动（防爆）可以实现远程自动控制,能满足用户的各种工况使用要求.
304 CF8
304L CF3
316 CF8M
316L CF3M
一、①Q41F不锈钢浮动球阀产品名称与型号②Q41F不锈钢浮动球阀口径③Q41F不锈钢浮动球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的Q41F不锈钢浮动球阀型号，请按Q41F不锈钢浮动球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
