Q41H/Y美标金属硬密封球阀

- 产品型号:
- Q41H/Y
- 产品口径:
- 1/2-12″
- 产品压力:
- 150-1500LB
- 产品材质:
- 铸钢、不锈钢、锻钢、铬钼钢
联系我们

产品说明

一、产品[Q41H/Y美标金属硬密封球阀 ]的详细资料：

产品型号：Q41H/Y

产品名称：金属硬密封球阀

产品简介：Q41H美标金属硬密封球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种阀门，密封件嵌于不锈钢阀座内，金属阀座尾端设有弹簧，当密封面磨损或者烧毁时，在弹簧作用下推动阀座与球体形成金属密封。其具有独特的自动泄压功能，当阀门中腔介质压力超过弹簧预紧力，出口端阀座后退脱离球体，达到自动泄压效果，泄压后阀座自动复位，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。

产品特点：法兰连接尺寸金属硬密封球阀,法兰连接尺寸球阀,金属硬密封球阀产品结构特点经过特殊处理的球体与阀座，特别适用于高温度及含各种粉尘与固体颗粒的介质。 1、采用特别设计的补偿性可动金属阀座结构，密封可靠。 2、本系列球阀应按规定流向使用。 3、本系列球阀可配多种驱动装置。

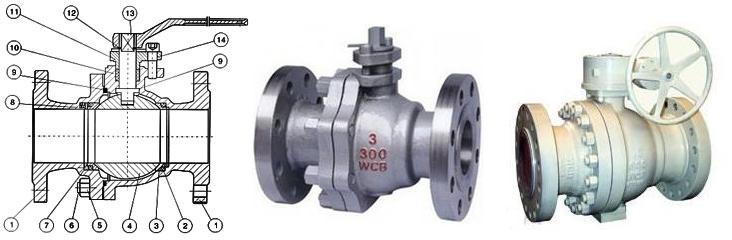

二、主要零件及材质：

序号	零件名称	材质		序号	零件名称	材质
序号	零件名称	GB	ASTM	序号	零件名称	GB	ASTM
1	阀体	WCB	A216-WCB	8	弹簧	60Si2Mn	AISI 9260
2	密封圈	柔性石墨	柔性石墨	9	垫片	柔性石墨+不锈钢	B12.10-304/F.G
3	阀座	1Cr18Ni9Ti	304	10	填料	柔性石墨	柔性石墨
4	球体	1Cr13	A276-420	11	填料压盖	WCB	A216-WCB
5	螺母	35	A194-2H	12	挡圈	65Mn	AISI 1066
6	螺柱	35CrMoA	A193-B7	13	阀杆	1Cr13	A276-410
7	座垫	1Cr18Ni9Ti	304	14	螺钉	35	A193-B7

三、主要性能规范：

压力等级		公称压力					磅级
压力等级		1.6	2.5	4.0	6.4	10.0	150	300	400	600
试验压力	壳体试验	2.4	3.75	6.0	9.6	15.0	3.03	7.5	10.2	15.0
试验压力	密封试验	1.76	2.75	4.4	7.04	11.0	2.2	5.5	7.48	11.0
适用工况	适用介质	纸浆、浆料、粉尘及各种固体颗粒介质
适用工况	适用温度	-196~≤550℃
适用规范	设计制造按	GB12237-89 　API60　JP17S-48
	法兰尺寸按	JB79-59、GB91133、HG20592-97　ANSI B16.5　　JIS B2212-2214
	结构长度按	GB12221-89　　ANSI B16.0　　JIS B2002
	检验试验按	JB/T9092-99　　 API598

四、美标金属硬密封球阀150Lb外形尺寸和连尺寸：

公称通径		单位	L	D	T	G	C	n-Φd	W	H
in	mm	单位	L	D	T	G	C	n-Φd	W	H
1/2″	15	㎜	108	89	12	35	60.5	4-15	115	72
1/2″	15	in	4.25	3.5	0.47	1.38	2.38	4-0.59	4.53	28.3
3/4″	20	㎜	117	98	12	43	70	4-15	115	76
3/4″	20	in	4.61	3.86	0.47	2	3.13	4-0.59	5.9	3.62
1″	25	㎜	127	108	12	51	79.5	4-15	150	92
1″	25	in	5	4.25	0.47	2	3.13	4-0.59	5.9	3.62
1-1/2″	40	㎜	165	127	14.3	73	89.5	4-16	200	123
1-1/2″	40	in	6.5	5	0.56	2.88	3.88	4-0.62	7.87	4.84
2″	50	㎜	178	152	15.9	92	120.5	4-19	200	132
2″	50	in	7	6.00	0.625	3.62	4.75	4-0.75	7.87	5.20
2-1/2″	65	㎜	190	178	17.5	105	139.5	4-19	320	164
2-1/2″	65	in	7.5	7	0.69	1.12	5.50	4-0.75	12.6	6.45
3″	80	㎜	203	190	19.1	127	152.4	4-19	320	173
3″	80	in	8	7.50	0.75	5	6	4-0.75	12.6	8.6
4″	100	㎜	229	229	23.9	157	190.5	4-19	450	210
4″	100	in	9	9	0.94	6.19	7.5	4-0.75	17.72	8.26
6″	150	㎜	394	279	26	216	241.5	8-22	8000	288
6″	150	in	15.5	10.98	1.02	8.5	9.50	8-0.88	31.5	1.34
8″	200	㎜	457	343	29	270	298.5	8-22	1120	374
8″	200	in	18.00	13.50	1.12	10.62	11.75	8-0.88	44.10	14, .72
10″	250	㎜	533	406	31	324	362	12-25	1420	366
10″	250	in	20.98	16	1.2	12.75	14.75	12-1	55.12	14.40
12″	300	㎜	610	483	32	381	432	12-25	1420	412
12″	300	in	24	19	1.26	15	17	12-1	55.12	16.22

五、美标金属硬密封球阀300Lb外形尺寸和连接尺寸：

公称通径		单位	L	D	T	G	C	n-Φd	W	H
in	mm	单位	L	D	T	G	C	n-Φd	W	H
1/2″	15	㎜	140	95	15	35	66.5	4-15	115	72
1/2″	15	in	5.51	3.74	0.59	1.38	2.62	4-0.59	4.53	28.3
3/4″	20	㎜	152	117	16	43	82.5	4-19	115	76
3/4″	20	in	5.98	4.61	0.62	1.69	3.25	4-0.75	4.53	29.9
1″	25	㎜	165	124	18	51	89	4-19	150	92
1″	25	in	6.5	4.9	0.71	2	3.5	4-0.75	5.9	3.62
1-1/2″	40	㎜	190	156	20.7	73	114.5	4-22	200	123
1-1/2″	40	in	7.5	6.12	0.81	2.88	4.51	4-0.88	7.87	4.84
2″	50	㎜	216	165	22.3	92	127	8-19	200	132
2″	50	in	8.5	6.5	0.88	3.62	5	8-0.75	7.87	5.20
2-1/2″	65	㎜	241	190	25.4	105	149	8-22	320	164
2-1/2″	65	in	9.5	7.5	1	4.12	5.87	8-0.88	12.6	6.45
3″	80	㎜	283	210	28.5	127	168.5	8-22	320	173
3″	80	in	11.25	8.25	1012	5	6.62	8-0.88	12.6	6.8
4″	100	㎜	305	254	31.8	157	200	8-22	450	210
4″	100	in	12	10	1.25	6.19	7.88	8-0.88	17.72	8.26
6″	150	㎜	403	318	36.6	216	270	12-22	1120	336
6″	150	in	15.875	12.5	1.44	8.5	10.62	12-0.88	44.10	13.23
8″	200	㎜	502	381	42	270	330	12-25	1420	385
8″	200	in	19.76	15	16.5	10.62	12.99	12-1	55.12	15.16
10″	250	㎜	568	444	48	324	387.5	16-29	1420	370
10″	250	in	22.36	17.50	1.89	12.75	15.25	16-1.12	55.12	14.56

注：法兰石密封（浮动、固定）球阀结构尺寸与软密封（浮动、固定）球阀结构尺寸相同。

订货须知：
一、①金属硬密封球阀产品名称与型号②金属硬密封球阀口径③金属硬密封球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的金属硬密封球阀型号，请按金属硬密封球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
