QQ41M高温整体式球阀

- 产品型号:
- QQ41M
- 产品口径:
- 15-200mm
- 产品压力:
- 1.0-4.0Mpa
- 产品材质:
- 不锈钢
联系我们

产品说明

一、产品[不锈钢高温球阀]的详细资料：

产品型号：QQ41M-16P

产品名称：不锈钢高温球阀一体式法兰不锈钢高温球阀,法兰不锈钢高温球阀

产品特点：QQ41M整体法兰高温球阀是吸取国外高温球阀结构，结合国内实际研制开发，连接尺寸符合球阀之国家标准，其特点为启闭快，无流阻；阀内的密封圈具有高强度、高耐磨、回弹性强等优点，故密封可靠，使用寿命长，大量用于石油、化工等行业,蒸汽等管道作介质流动启闭器；为了防止因介质流速较快而导致密封面损坏，故要求在使用中将阀门全开或全关，不允许将阀门部份开启。QQ41M整体法兰高温球阀、整体式球阀（代替闸阀、截止阀、快速排污阀）是蒸汽阀门升级换代的新产品，密封座采用耐高温、耐磨、耐腐蚀、回弹性强、润滑性好的高强度碳结石墨，使用寿命比一般球阀提高3-5倍，使用温度250-400℃，适用介质：水蒸汽、油品、导热油、酸类等。是目前工程中的推广产品。

二、性能规范：

型号	公称压力	试验压力（MPa）			工作温度℃	适用介质
		强度水（MPa）	密封水（MPa）	气密封（MPa）
PF.QQ41M-16P	1.6	2.4	1.8	0.6	≤300	水、油、酸碱等
PF.QQ41F-16P					≤150
PF.QQ41M-25P	2.5	4.0	2.8		≤300
PF.QQ41F-25P					≤150
PF.QJ41M-16P	1.6	2.4	1.8		≤300
PF.QJ41F-16P					≤150

三、主要零件材料：

零件材料	材料	-
零件材料	PF.QQ41M-16P PF.QQ41M-25P QF.QJ41M-16P	PF.QQ41F-16P PF.QQ41F-25P QF.QJ41F-16P
阀体	304、304L、321、316、316L
球体
阀杆
手柄	可锻铸铁
密封圈	复合石墨	聚四氟乙稀

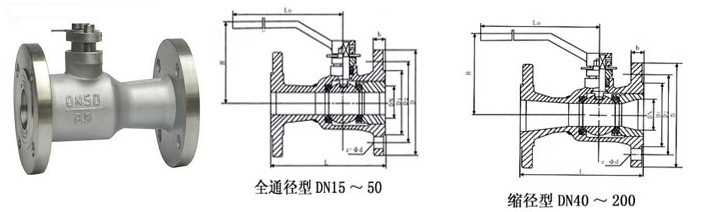

四、凯斯特不锈钢高温球阀参数：

型号	公称通径	尺寸（mm）
型号	公称通径	L	D	D1	D2	b-d	Z-Φd	H	D0
PF.QQ41M F-16P RQ616P	15	115	95	65	45	14-2	4-14	105	150
	20	130	105	75	55	16-2	4-14	110	150
	25	140	115	85	65	16-2	4-14	120	160
	32	165	135	100	78	16-2	4-18	145	160
	40	180	145	110	85	16-3	4-18	155	250
	50	200	160	125	100	18-3	4-18	175	300
	65	220	180	145	120	18-3	4-18	195	300
	80	250	195	160	135	20-3	8-18	225	320
	100	280	215	180	155	20-3	8-18	255	320
	125	320	245	210	185	20-3	8-18	285	400
	150	360	280	240	210	24-3	8-23	295	400
	200	400	335	295	265	30-3	12-23	330	450
PF.QQ41M F-25P RQ625P	40	180	145	110	85	18-3	4-18	155	250
	50	200	160	125	100	20-3	4-18	175	300
	65	220	180	145	120	22-3	8-18	195	300
	80	250	195	160	135	22-3	8-18	225	320
	100	280	230	190	160	24-3	8-23	255	320
	125	320	270	220	188	28-3	8-25	285	400
	150	360	300	250	218	30-3	8-25	295	400
	200	400	360	310	278	34-3	12-25	330	450

订货须知：
一、①不锈钢高温球阀产品名称与型号②不锈钢高温球阀口径③不锈钢高温球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的不锈钢高温球阀型号，请按不锈钢高温球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
