Q367Y蜗轮锻钢焊接球阀
    • 产品型号:
    • Q367Y
    • 产品口径:
    • 50-1000mm
    • 产品压力:
    • 1.6-32.0Mpa
    • 产品材质:
    • 碳钢 不锈钢
    联系我们
产品说明
  • 一、产品[Q367Y锻钢焊接球阀]详细资料：
    产品名称: 锻钢焊接球阀、接式球阀、蜗轮锻钢焊接球阀
    产品型号型号：Q367Y
    通径：2″--40″
    压力：150--600LB
    温度：≤ 425 ℃
    材质：碳钢，不锈钢等
    设计标准：JB，GB，ANSI，API，BS，DIN，NF
    详细介绍： 蜗轮锻钢焊接球阀是根据用户的需求，为满足在硫化环境下的抗硫化应力裂化的要求，我们从设计、选材、制造、试验、表面处理及涂漆都严格按美国腐蚀工程师协会NACE的有关标准要求进行。
    长输管线球阀不仅选材广泛且内件材料均采用表面镀镍或是316材质、密封圈采用特制的聚合物材料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能 好，适用压力与温度范围广，全通径与缩径齐备，并可配多种驱动装置，是化工、石油炼制，天然气开采与输送系统理想的用阀选择。
    二、蜗轮锻钢焊接球阀主要零件及材质
    零件名称
    材质
    GB
    ASTM
    阀体 Body
    WCB、A105
    A1 82 F31 6
    弹簧 Spring
    60Si2Mn
    31 6
    密封圈 eat

    增强聚四氟乙烯 RPTFE
    球体 Ball
    A105+ENP
    A182F316
    键 Key
    45
    316
    填料 Stuffing
    PTFE
    PTFE
    阀杆 Stem
    2Cr13+镀镍磷 2Cr13+ENP
    316
    填料压盖 Gland
    WCB
    A216-WCB
    支架 Yoke
    WCB A2
    6-WCB
    压套 Cover
    A105
    316
    “ O”型密封圈“O”Ring
    橡胶 Rubber
    橡胶 Rubber
    滑动轴承 Sliding bearing
    不锈钢 +PTFE
    316+PTFE
    螺柱 Stud
    35CrMoA
    316
    螺母 Nut
    35
    316
    阀盖 Bonnet
    WCB A2
    6-WCB
    阀座 Seat Ring
    A105+ENP
    316
    垫片 Gasket
    柔性石默 +不锈钢
    Craphite+atainless steel
    柔性石默+316
    Craphite+316
    底盖 Bottom cover
    A105
    316
    固定轴 Fixed spindle
    1Cr13
    A276-410
    螺钉 Screw nial
    35
    316
    排污螺塞 Blowoffscrew
    25
    316

    三、主要性能及规范

    公称压力 PN（MPa）
    最高使用压力
    试验压力 （MPa）
    压力级
    最高使用压力
    试验压力 （MPa）
    （Mpa）
    壳体
    高压液密封
    低压气密封
    （Mpa）
    壳体
    高压液密封
    低压气密封
    1.6
    1.6
    2.4
    1.76
    0.6
    CLASS150
    1.94
    2.94
    21.6
    0.6
    2.5
    2.5
    3.75
    2.75
    CLASS300
    5.1
    7.67
    5.62
    4.0
    4.0
    6.0
    4.4
    CLASS600
    10.2
    15.3
    11.23
    6.4
    6.4
    9.6
    7
    CLASS900
    15.1
    23
    16.85
    1O.0
    10.0
    1.5
    1.1
    CLASS1500
    25.1
    37.5
    27.5
    应用规范
    结度长度核
    CB12221-89 ANSI B16.10
    法兰尺寸按
    JB79-59 GB 9113 HG20592-97 ANSI B16.5
    焊接标准按
    CB12224-89 ANSI B16.25
    检验试验按
    JB/T 9092-89 API 598
    适用工况
    适用介质
    天然气、液化气、石油等介质
    适用温度
    -28℃~≤150℃
    驱动方式
    蜗轮传动、气动、电动、气液联动等

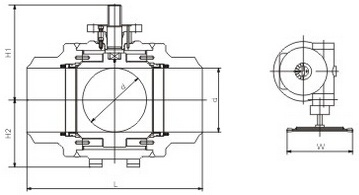

    四、蜗轮锻钢焊接球阀规格主要尺寸：

    1.6MPa
    DN
    L
    D
    D1
    D2
    b
    n-φd
    H0
    H1
    H2
    Q347Y
    16C
    16P
    16R
    32
    140
    135
    100
    78
    16
    4-18
    30
    85
    160
    40
    165
    145
    110
    85
    16
    4-18
    32
    95
    230
    50
    178
    160
    125
    100
    16
    4-18
    43
    107
    230
    65
    190
    180
    145
    120
    18
    4-18
    70
    142
    400
    80
    203
    195
    160
    135
    20
    8-18
    110
    152
    400
    100
    305
    215
    180
    155
    20
    8-18
    150
    178
    500
    125
    356
    245
    210
    185
    22
    8-18
    200
    252
    500
    150
    394
    280
    240
    210
    24
    8-23
    230
    278
    600
    200
    457
    335
    295
    265
    26
    12-23
    260
    395
    600
    250
    533
    405
    355
    320
    30
    12-25
    283
    480
    800
    300
    610
    460
    410
    375
    30
    12-25
    380
    585
    800
    350
    686
    520
    470
    435
    34
    16-25
    425
    625
    800
    400
    762
    580
    525
    485
    36
    16-30
    492
    720
    800
    500
    914
    705
    650
    608
    44
    20-34
    555
    840
    830
    600
    1067
    840
    770
    718
    48
    20-41
    675
    1050
    830
    700
    1245
    910
    940
    788
    50
    24-41
    850
    1150
    830
    五、蜗轮锻钢焊接球阀规格主要尺寸：
    2.5MPa
    DN
    L
    D
    D1
    D2
    b
    n-φd
    H0
    H1
    H2
    Q347Y
    25
    25P
    25R
    32
    180
    135
    100
    78
    18
    4-18
    30
    85
    160
    40
    190
    145
    110
    85
    18
    4-18
    32
    95
    230
    50
    216
    160
    125
    100
    20
    4-18
    43
    107
    230
    65
    241
    180
    145
    120
    22
    8-18
    70
    142
    400
    80
    283
    195
    160
    135
    22
    8-18
    110
    152
    400
    100
    305
    230
    190
    160
    24
    8-23
    150
    178
    500
    125
    381
    270
    220
    188
    28
    8-25
    200
    252
    500
    150
    403
    300
    250
    218
    30
    8-25
    230
    278
    600
    200
    502
    360
    310
    278
    34
    12-25
    260
    395
    600
    250
    568
    425
    370
    332
    36
    12-30
    283
    480
    800
    300
    648
    485
    430
    390
    40
    16-30
    380
    585
    800
    350
    762
    550
    490
    448
    44
    16-34
    425
    625
    800
    400
    838
    610
    550
    505
    48
    16-34
    492
    720
    800
    500
    991
    730
    660
    610
    52
    20-41
    555
    840
    830
    600
    1143
    840
    770
    718
    56
    20-41
    675
    1050
    830
    700
    1346
    955
    875
    815
    60
    24-48
    850
    1150
    830
    六、蜗轮锻钢焊接球阀规格主要尺寸：
    4.0MPa
    DN
    L
    D
    D1
    D2
    D6
    b
    n-φd
    H0
    H1
    H2
    Q347Y
    40
    40P
    40R
    32
    180
    135
    100
    78
    66
    18
    4-18
    30
    85
    160
    40
    190
    145
    110
    85
    76
    18
    4-18
    32
    95
    230
    50
    216
    160
    125
    100
    88
    20
    4-18
    43
    107
    230
    65
    241
    180
    145
    120
    110
    22
    8-18
    70
    142
    400
    80
    283
    195
    160
    135
    121
    22
    8-18
    110
    152
    400
    100
    305
    230
    190
    160
    150
    24
    8-23
    150
    178
    500
    125
    381
    270
    220
    188
    176
    28
    8-25
    200
    252
    500
    150
    403
    300
    250
    218
    204
    30
    8-25
    230
    278
    600
    200
    502
    375
    320
    282
    260
    38
    12-30
    260
    395
    600
    250
    568
    445
    385
    345
    313
    42
    12-34
    283
    480
    800
    300
    648
    510
    450
    408
    364
    46
    16-34
    380
    585
    800
    350
    762
    570
    510
    465
    422
    52
    16-34
    425
    625
    800
    400
    838
    655
    585
    535
    474
    58
    16-41
    492
    720
    800
    500
    991
    755
    670
    612
    576
    62
    20-48
    555
    840
    830
    600
    1143
    890
    795
    730
    678
    62
    20-54
    675
    1050
    830
    700
    1346
    995
    900
    835
    768
    68
    24-54
    850
    1150
    830
    订货须知：
    一、①蜗轮锻钢焊接球阀产品名称与型号②蜗轮锻钢焊接球阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定凯斯特阀门蜗轮锻钢焊接球阀型号，请按蜗轮锻钢焊接球阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
    感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
