Q41PPL全通径整体高温球阀

- 产品型号:
- Q41PPL
- 产品口径:
- 产品压力:
- 产品材质:
联系我们

产品说明

一、产品[Q41PPL全通径整体高温球阀]详细资料：

Q41PPL全通径整体高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，“CVKST”牌高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃

全通径整体高温球阀结构特点及作用原理：该型阀门中的球体、密封圈采用了特殊的加工工艺和最新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。

二、Q41PPL全通径整体高温球阀性能参数:

型号	公称压力 (MPa)	强度试验压力 (MPa)	密封试验压 (MPa)	适用温度 (℃)	适用介质
Q41M/F-16C	1.6	2.4	1.8	-28～+300 (M/F)	导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
Q41M/F-16C	2.5	3.8	2.8	-28～+350 (PPL)	导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质

三、Q41PPL全通径整体高温球阀主要零部件材料:

序号	零部件名称	材料
1	阀体	球墨铸铁、碳素钢、铸不锈钢
2	密封圈	(M/F)高强度耐磨碳结石墨≤300℃ (PPL)对莅聚苯、温度≤350℃
3	球	不锈钢
4	填料	聚四氟乙烯
5	填料压盖	QT450－10球墨铸铁
6	阀杆	碳素钢、铬不锈钢
7	手柄	碳钢

四、Q41PPL全通径整体高温球阀主要技术参数:

型号	规格	尺寸
型号	规格	L	D	D 1	D 2	z-φd	H	b
Q41M/F-16	15	130	95	65	45	4-14	85	14
	20	150	105	75	55	4-14	95	16
	25	160	115	85	65	4-14	103	16
	32	180	135	100	78	4-18	105	18
	40	200	145	110	85	4-18	120	18
	50	230	160	125	100	4-18	195	20
	65	290	180	145	120	4-18	195	20
	80	310	195	160	135	8-18	215	22
	100	350	215	180	155	8-18	253	24

五、Q41PPL全通径整体高温球阀性能规范：

型号	公称压力	试验压力（MPa）			工作温度℃	适用介质
		强度水（MPa）	密封水（MPa）	气密封（MPa）
PF.QQ41M-16P	1.6	2.4	1.8	0.6	≤300	水、油、酸碱等
PF.QQ41F-16P					≤150
PF.QQ41M-25P	2.5	4.0	2.8		≤300
PF.QQ41F-25P					≤150
PF.QJ41M-16P	1.6	2.4	1.8		≤300
PF.QJ41F-16P					≤150

六、Q41PPL全通径整体高温球阀主要零件材料：

零件材料	材料	-
零件材料	PF.QQ41M-16P PF.QQ41M-25P QF.QJ41M-16P	PF.QQ41F-16P PF.QQ41F-25P QF.QJ41F-16P
阀体	304、304L、321、316、316L
球体
阀杆
手柄	可锻铸铁
密封圈	复合石墨	聚四氟乙稀

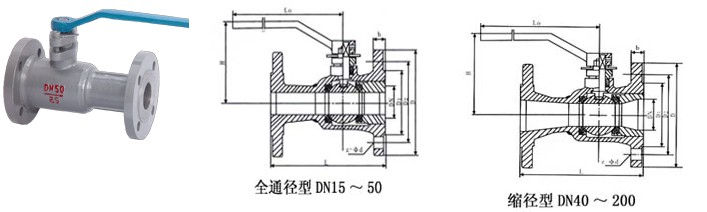

七、Q41PPL全通径整体高温球阀连接尺寸参数：

型号	公称通径	尺寸（mm）
型号	公称通径	L	D	D1	D2	b-d	Z-Φd	H	D0
PF.QQ41M F-16P RQ616P	15	115	95	65	45	14-2	4-14	105	150
	20	130	105	75	55	16-2	4-14	110	150
	25	140	115	85	65	16-2	4-14	120	160
	32	165	135	100	78	16-2	4-18	145	160
	40	180	145	110	85	16-3	4-18	155	250
	50	200	160	125	100	18-3	4-18	175	300
	65	220	180	145	120	18-3	4-18	195	300
	80	250	195	160	135	20-3	8-18	225	320
	100	280	215	180	155	20-3	8-18	255	320
	125	320	245	210	185	20-3	8-18	285	400
	150	360	280	240	210	24-3	8-23	295	400
	200	400	335	295	265	30-3	12-23	330	450
PF.QQ41M F-25P RQ625P	40	180	145	110	85	18-3	4-18	155	250
	50	200	160	125	100	20-3	4-18	175	300
	65	220	180	145	120	22-3	8-18	195	300
	80	250	195	160	135	22-3	8-18	225	320
	100	280	230	190	160	24-3	8-23	255	320
	125	320	270	220	188	28-3	8-25	285	400
	150	360	300	250	218	30-3	8-25	295	400
	200	400	360	310	278	34-3	12-25	330	450

订货须知：
一、①Q41PPL全通径整体高温球阀产品名称与型号②Q41PPL全通径整体高温球阀口径③Q41PPL全通径整体高温球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特的Q41PPL全通径整体高温球阀型号，请按Q41PPL全通径整体高温球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
