Q11N高压锻打小型球阀

- 产品型号:
- Q11N
- 产品口径:
- 3/8-4″ 10-100mm
- 产品压力:
- 10.0-32.0Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[Q11N高压锻打小型球阀]的详细资料：

产品名称：高压锻打小型球阀

产品特点：应用规范公称压力：10-32MPa 适用温度范围：-20~150℃ 适用介质：水、油、气及某些腐蚀性液体。螺纹类型：G·NPT BSPT.BSP.DIN259/2999 高压锻打小型球阀,高压锻打球阀,小型球阀。

二、Q11N高压锻打小型球阀主要零件材料：

零件名称	阀体	球体	阀杆	密封圈
Q11N-100C Q11N-160C Q11N-320C	35/45	1Cr18	1Cr18Ni9Ti	尼龙
Q11N-100P Q11N-160P Q11N-320P	304/1Cr18Ni9Ti		304/1Cr18Ni9Ti
Q11N-100R Q11N-160R Q11N-320R	316/Cr18Ni12Mo2Ti		316/1Cr18Ni9Ti

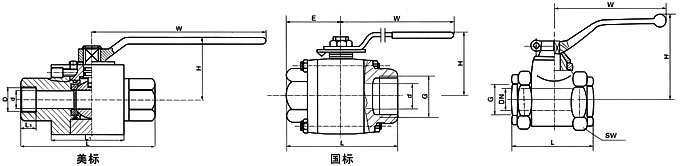

三、Q11N高压锻打小型球阀美标主要尺寸：

口径	d	L	L1	H	W	D	L3
口径	流量	总长	中段瓣总长	中心高度	手柄长度	半插口	有效长度
NPT3/8″	10	100	60	62	150	1780	10
NPT1/2″	14	100	60	65	150	21.85	10
NPT3/4″	19	140	80	74	180	27.30	13
NPT1″	24	140	80	80	180	34.05	13
NPT11/4″	31	160	90	95	255	42.80	13
NPT11/2″	39	180	100	98	255	48.80	13
NPT2″	48	200	110	108	255	61.35	16
NPT21/2″	63	-	-	-	-	74.20	16
NPT3″	78	-	-	-	-	90.15	16
NPT4″	98	-	-	-	-	115.80	19

采用：ASME、B16.11-1991标准。

四、Q11N高压锻打小型球阀国标主要尺寸：

公称通径DN（mm）	Q11N-100/160、Q11N-100/160P						Q11N-320、Q11N-320P
	管螺纹	尺寸（mm）					管螺纹	尺寸（mm）
	管螺纹	d	L	H	W	E	管螺纹	H	W	SW	L
5	1/4	11	70	43	108	42.5	-	-	-	-	70
10	3/8	11	70	43	108	42.5	-	-	-	-	-
15	1/2	11	85	43	108	42.5	1/2	68	130	41	85
20	3/4	14	95	45.5	146	47.5	3/4	77	180	46	95
25	1	21	105	59.5	146	52.5	1	82	180	55	105
32	11/4	25	120	64.5	146	60	11/4	115	300	70	120
40	11/2	32	130	76	254	65	11/2	120	300	80	130
50	2	38	150	81	254	75	2	130	300	100	150

订货须知：

一、①高压锻打小型球阀产品名称与型号②高压锻打小型球阀口径③高压锻打小型球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的高压锻打小型球阀型号，请按高压锻打小型球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
