法兰球阀

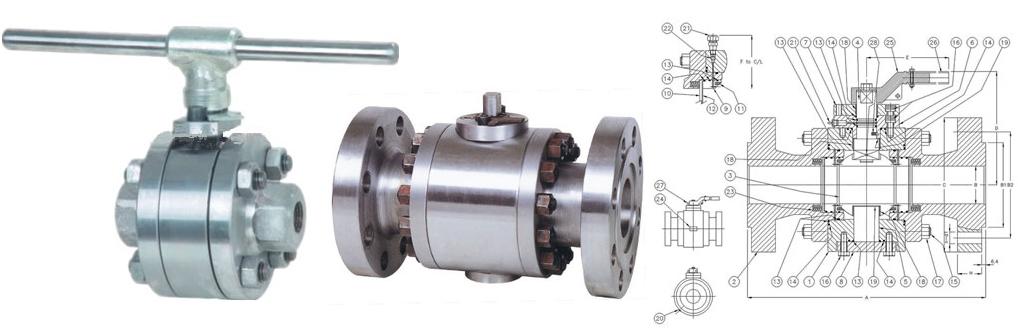

Q11H Q41H精小型三段式球阀
    • 产品型号:
    • Q11H Q41H
    • 产品口径:
    • 10-200mm
    • 产品压力:
    • 10.0-32.0Mpa
    • 产品材质:
    • 碳钢 不锈钢
产品说明
  • 一、产品[Q11H Q41H精小型三段式球阀]的详细资料:

    产品型号:Q41H-160P

    产品名称:精小型三段式球阀

    产品简介:Q11H Q41H精小型三段式球阀阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。精小型三段式球阀属于手动类球阀。球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质,也可用于流体的调节与控制,球阀流体阻力小,结构简单,体积小,重量轻,紧密可靠,操作维修方便,不会引起阀门密封面的侵蚀,适用范围广。驱动方式:手动、电动、气动。可设置90°开关定位机构,根据需要加锁以防止误操作。现不锈钢精小型三段式球阀以广泛应用于化工、石油、电力、制药、啤酒、食品、乳品饮料、化妆品及工程配套工业管路等领域。

    产品特点:应用规范 1、采用板簧预载的可动金属阀结构,密封力设计合理,启闭灵活,密封可靠。 2、根据用户的需要,可设计成适用于含阀体颗粒、料将等介质的结构戒耐较高温度的结构。 3、采用下装式阀捍,设置倒密封结构,能确保填料处可靠密封。精小型三段式球阀,三段式球阀,精小型球阀。

    二、产品性能规范:
    公称压力PN 16 32 MPa

    强度试验压力PT 24 48 MPa
    低压密封试验力 0.6 MPa
    高压密封试验力 17.6 35.2 MPa
    适用介质 水、油品、蒸汽
    适用温度 -40~80℃ 应用规范 公称压力:16-32MPa 适用温度:-20~232℃~350℃ 焊接类型:对焊(BW)、承插焊(SW)三段式高压法兰球阀,高压法兰球阀,三段式法兰球阀。

    三、Q11H型主要外形尺寸和连接尺寸:

    公称通径

    尺寸(mm)

    L

    H

    D

    D1

    10

    90

    76

    32

    3/8

    15

    90

    76

    32

    1/2

    20

    100

    81

    38

    3/4

    25

    115

    92

    45

    1

    32

    130

    114

    55

    11/4

    40

    150

    125

    65

    11/2

    50

    170

    144

    75

    2

    注:对焊和承插式结构长度与内螺纹式长度相同

    四、Q41H型主要外表尺寸和连接尺寸:

    公称通径

    尺寸(mm)

    L

    d1

    L1

    D

    D1

    D2

    b

    Z-Φd

    H

    mm

    in

    全通径FP

    缩径RP

    全通径FP

    缩径RP

    全通径FP

    缩径RP

    QA41

    QA341

    QA641

    QA941

    15

    1/2″

    130

    -

    15

    -

    -

    -

    95

    65

    45

    14

    4-14

    62

    -

    200

    -

    20

    3/4″

    140

    -

    20

    -

    -

    -

    105

    75

    55

    14

    4-14

    68

    -

    204

    -

    25

    1″

    150

    -

    25

    -

    -

    -

    115

    85

    65

    14

    4-14

    75

    -

    215

    360

    32

    11/4″

    165

    -

    32

    -

    -

    -

    135

    100

    78

    16

    4-14

    85

    -

    240

    390

    40

    11/2″

    182

    -

    40

    -

    -

    -

    145

    110

    85

    16

    4-18

    95

    -

    264

    395

    50

    2″

    200

    -

    50

    -

    -

    -

    160

    125

    100

    16

    4-18

    110

    -

    360

    472

    65

    21/2″

    220

    -

    65

    -

    -

    -

    180

    145

    120

    18

    4-18

    130

    -

    379

    530

    80

    3″

    250

    283

    80

    65

    -

    -

    195

    160

    135

    20

    4-18

    155

    -

    452

    580

    100

    4″

    280

    305

    100

    80

    -

    -

    215

    180

    155

    20

    8-18

    180

    320

    479

    630

    125

    5″

    320

    381

    125

    100

    -

    -

    245

    210

    185

    22

    8-18

    250

    380

    646

    710

    150

    6″

    360

    403

    150

    125

    -

    -

    280

    240

    210

    24

    8-23

    275

    400

    666

    670

    200

    8″

    400

    419

    200

    150

    -

    -

    335

    295

    265

    26

    12-23

    330

    450

    615

    825

    注:其中三段式精铸硬密封内螺纹球阀结构尺寸与软密封三片式球阀相同。

    订货须知:

    一、①精小型三段式球阀产品名称与型号②精小型三段式球阀口径③精小型三段式球阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定的精小型三段式球阀型号,请按精小型三段式球阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
    感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
