GQ47Y型金属密封轨道球阀

- 产品型号:
- GQ47Y型
- 产品口径:
- 25-1000mm
- 产品压力:
- 1.0-6.4mPA
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品【GQ47Y型金属密封轨道球阀】详细资料：

产品型号：GQ47Y

产品名称：轨道硬密封球阀

产品说明：GQ47Y轨道硬密封球阀也称导轨式摆动球阀，是凯斯特引进国外先进技术开发设计的一种新型管线阀门，国标轨道球阀具有独特的结构设计，能做到开关无磨损、关断性能好等特点，轨道球阀与传统的球阀，无论是浮动式或固定式，球体与阀座始终接触，开关扭矩大，密封面容易损伤，轨道球轮着启闭时，球体先偏转-δ角，然后转动，开关全过程中球体与阀座脱离，故阀座不会被擦伤，并且启闭扭矩小。能适合各种苛刻工况的要求；防火型设计、全金属结构设计，能适应低温-200℃至最高+600℃的各种工作温度，以及含颗粒、纤维等工况的特殊要求。

结构特点:

1、启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
2、上装式结构。对装在管道上的阀门可直接在线检查与维修。能有效减少装置停车，降低生产成本。
3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、低扭矩设计。特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松启闭。
5、楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封。使阀门的密封性能不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
6、密封面的自清结构。当球体倾离阀座时，管线中的流体会沿球体密封面成360°均匀通过。不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。

应用范围：

1、轨道硬密封球阀的设计、制造：GB12237-89;
2、轨道硬密封球阀的结构长度：SDV-2002;
3、轨道硬密封球阀连接法兰：JB79-94;
4、轨道硬密封球阀阀门检查和试验：GB13927-89.

二、GQ47型金属密封轨道球阀应用规范：

设计依据	GB	API
结构长度	JB/T 7745 GB/T 12221	ANSI B16.10
连接法兰	GB/T 9113 JB/79 HG20592	ANSI B16.5
对焊端	GB/T 12224	MSS SP 44 ANSI B16.25
检验和试验	JB/T 9092	SPI 598

三、GQ47Y轨道金属硬密封球阀的工作原理：

①当阀门处于全开位置时，顺时针转动手轮，在阀杆螺母与止推轴承配合下，阀杆开始下降并带动球体开始旋转。

⑧继续转动手轮，当阀杆升到极限位置时，此时球也已随阀杆倒转了90°阀门已处于全开位置。

②连续转动手轮，阀杆上的精密螺旋曲线槽轨道与嵌于其内的导向销相互作用，带动球体随阀杆不停的按顺时针方向转动。

⑦当阀门将要开启时，阀杆上的精密螺旋曲线槽轨道与嵌于其内的导向销相互作用带动球体在与阀座密封面完全无摩擦的情况下不停的按逆时针方向转动。

③当阀门将要关闭时，阀杆带动球体在与阀座密封面完全无摩擦的情况下旋转了90°。

⑥连续转动手轮、阀杆会在向上升的同时带动球体倾离阀座。

④继续转动手轮，再次下降的阀杆会机械地压球体，使球体与阀座紧密接触，从而达到密封效果。

⑤当阀门处于全关位置时逆时针转动手轮。在阀杆螺母与止推轴承配合下，阀杆开始升，并带动球体开始旋转。

四、GQ47型金属密封轨道球阀主要零件材料：

零件名称	材料
阀体	WCB	ZG1Cr5Mo	18-8CrNi	18-12CrNiMo
阀盖	WCB	ZG1Cr5Mo	18-8CrNi	18-12CrNiMo
阀杆	2Cr13	38CrMoA1	1Cr18Ni9Ti	1Cr18NiMo2aTi
球体	WCB+HCr	1Cr5Mo	18-8CrNi	18-12CrNiMo
阀座	PTFE/13Cr/CrNi SS+STELLITE
螺柱	B7/35CrMoA		1Cr17Ni2
螺母	2H/45		2Cr13
填料	PTFE/增强柔性石墨

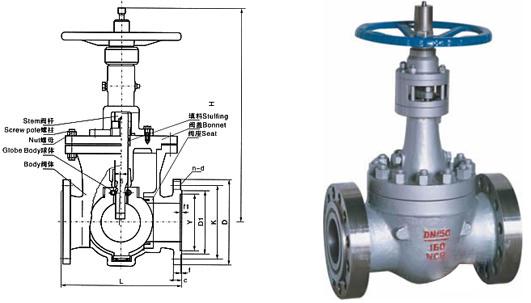

五、GQ47Y金属密封轨道球阀主要连接尺寸（国标）1.6-2.5Mpa

公称通径DN（mm)	标准值							参考值
	L	D	D1	D2	b	f	Z-φd	H	D0
	PM1.6(MPA)/PN2.5(MPa)
25	216	115	85	65	14/16	2	4-φ14	343	200
32	216	140	100	78	16/18	2	4-φ18	360	200
40	216	150	110	85	16/18	3	4-φ18	378	200
50	216	165	125	100	16/20	3	4-φ18	380	200
65	290	185	145	120	18/22	3	4-φ18/8-φ18	390	300
80	310	200	160	135	20/22	3	8-φ18	400	300
100	350	220/230	180/190	155/160	20/24	3	8-φ18/8-φ23	508	300
150	480	285/300	240/250	210/218	24/30	3	8-φ23/8-φ26	690	400
200	600	340/360	295/310	265/278	26/34	3	12-φ23/12-φ26	780	500
250	730	405/425	355/370	320/332	30/36	3	12-φ26/12-φ30	990	600
300	850	460/485	410/430	375/390	30/40	4	12-φ26/16-φ30	1180	600
350	980	520-555	470/490	435/448	34/44	4	16-φ26/16-φ34	1250	650
400	1100	580/620	525/550	485/505	36/48	4	16-φ30/16-φ36	1560	650
450	1200	640/670	585/600	545/555	40/50	4	20-φ30/20-φ36	1630	700
500	1250	715/730	650/660	608/610	44/52	4	20-φ34/20-φ36	1700	700
600	1450	840/845	770	718	48/56	5	20-φ36/24-φ41	1880	800
700	1650	910/960	840/875	788/815	50/60	5	24-φ36/24-φ42	2100	800
800	1850	1025/1085	950/990	898/930	52/64	5	24-φ41/24-φ48	2210	800
900	2050	1125/1185	1050/1090	988/1025	54/66	5	28-φ41/28-φ48	2320	800
1000	2250	1255/1320	1170/1210	1110/1140	56/68	5	28-φ42/28-φ58	2430	800

六、GQ47型金属密封轨道球阀主要连接尺寸（国标）4.0Mpa

公称通径DN（mm)	标准值									参考值
	L	D	D1	D2	D6	b	f	f1	Z-φd	H	D0
	PM4.0(MPa)
25	216	115	85	65	58	16	2	4	4-φ14	343	200
32	216	140	100	78	66	18	2	4	4-φ18	360	200
40	216	150	110	85	76	18	3	4	4-φ18	378	200
50	216	165	125	100	88	20	3	4	4-φ18	380	200
65	290	185	145	120	110	22	3	4	8-φ18	390	300
80	310	200	160	135	121	22	3	4	8-φ18	400	300
100	350	235	190	160	150	24	3	4.5	8-φ23	508	300
150	480	300	250	218	204	30	3	4.5	8-φ26	690	400
200	600	375	320	282	260	38	3	4.5	12-φ30	780	500
250	730	450	385	345	313	42	3	4.5	12-φ34	990	600
300	850	515	450	408	364	46	4	4.5	16-φ34	1180	600
350	980	580	510	465	422	52	4	5	16-φ36	1250	650
400	1100	660	585	535	474	58	4	5	16-φ41	1560	650
450	1200	685	610	560	524	60	4	5	20-φ41	1630	700
500	1250	755	670	612	576	62	4	5	20-φ42	1700	700
600	1450	890	795	730	676	62	5	5	20-φ48	1880	800
700	1650	990	900	835	778	68	5	5	24-φ48	2100	800
800	1850	1140	1030	960	883	76	5	5	24-φ58	2210	800

七、GQ47Y金属密封轨道球阀主要连接尺寸（国标）6.3Mpa

公称通径DN（mm)	标准值									参考值
	L	D	D1	D2	D6	b	f	f1	Z-φd	H	D0
	PM6.3(MPa)
25	216	140	100	78	58	22	2	4	4-φ18	343	200
32	216	155	110	82	66	24	2	4	4-φ23	360	200
40	216	170	125	95	76	24	3	4	4-φ23	378	200
50	216	180	135	105	88	26	3	4	4-φ23	380	200
65	290	205	160	130	110	28	3	4	8-φ23	390	300
80	310	215	170	140	121	30	3	4	8-φ23	400	300
100	350	250	200	168	150	32	3	4.5	8-φ26	508	300
150	480	345	280	240	204	38	3	4.5	8-φ30	690	400
200	600	405	345	300	260	44	3	4.5	12-φ36	780	500
250	730	470	400	352	287	48	3	4.5	12-φ36	990	600
300	850	530	460	412	364	54	4	4.5	16-φ36	1180	600
350	980	600	525	475	422	60	4	5	16-φ41	1250	650
400	1100	670	585	525	474	66	4	5	16-φ42	1560	650
500	1250	800	705	640	576	70	4	5	20-φ48	1700	700
600	1450	930	820	750	676	76	5	6	20-φ58	1880	800

八、GQ47Y金属密封轨道球阀主要连接尺寸（国标）10.0-16.0Mpa

PM10.0(MPa)
25	230	140	100	78	58	24	2	4	4-φ18	387	200
32	230	155	110	82	66	24	2	4	4-φ23	410	200
40	260	170	125	95	76	26	3	4	4-φ23	430	250
50	300	195	145	112	88	28	3	4	4-φ26	478	250
65	340	220	170	138	110	32	3	4	8-φ26	520	300
80	380	230	180	148	121	34	3	4	8-φ26	559	300
100	430	265	210	172	150	38	3	4.5	8-φ26	575	400
150	550	355	290	250	204	46	3	4.5	12-φ34	870	500
200	65	430	360	312	260	54	3	4.5	12-φ36	1202	600
250	775	505	430	382	287	60	3	4.5	12-φ41	1326	600
300	900	585	500	442	364	70	4	4.5	16-φ42	1508	600
350	1025	655	560	498	422	76	4	5	16-φ48	1700	600
400	1150	715	620	558	474	80	4	5	16-φ48	1902	600
PM16.0(MPa)
25	230	140	100	72	58	28	2	4	4-φ23	387	200
32	230	165	115	85	66	30	2	4	4-φ25	410	200
40	260	175	125	92	76	32	3	4	4-φ27	430	250
50	300	215	165	132	88	36	3	4	8-φ25	478	250
65	340	245	190	152	110	44	3	4	8-φ30	520	300
80	380	260	205	168	121	46	3	4	8-φ30	559	300
100	430	300	240	200	150	48	3	4.5	8-φ34	575	400
150	550	390	318	270	204	66	3	4.5	12-φ41	870	500
200	65	480	400	345	260	78	3	4.5	12-φ48	1202	600
250	775	580	485	425	287	88	3	4.5	12-φ54	1326	600
300	900	665	570	510	364	100	4	4.5	16-φ54	1508	600

订货须知：
一、①GQ47Y金属密封轨道球阀产品名称与型号②GQ47Y金属密封轨道球阀口径③GQ47Y金属密封轨道球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的GQ47Y金属密封轨道球阀型号，请按GQ47Y金属密封轨道球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.hbkst.cn】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
