Q344F Q345F法兰连接三通球阀

- 产品型号:
- Q344F Q345F
- 产品口径:
- 15-300mm
- 产品压力:
- 1.0-4.0Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[Q344F Q345F蜗轮传动三通球阀]的详细资料：

产品名称：Q344F Q345F蜗轮传动三通球阀

产品型号：Q344F-16C/P/R

产品特点：法兰连接三通球阀,连接三通球阀,法兰三通球阀产品特点一、两阀座密封三通球阀结构紧凑、外型美观、密封性能好。也能实现管道中介流向的切换。也能使阻互垂直的两个通道连通或关闭。二、四阀座密封三通球阀造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外一通道连通，灵活控制管路中介质的合流或分流。

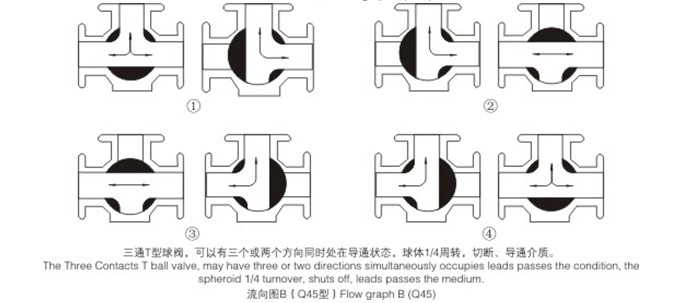

产品描述:蜗轮传动三通球阀可分为L形气动三通球阀和T形气动三通球阀，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。

二、Q344F Q345F蜗轮传动三通球阀主要性能规范：

型号	公称压力PN(MPa)	试验压力MPa			适用温度℃	适用介质
型号	公称压力PN(MPa)	壳体	液体密封	气体密封	适用温度℃	适用介质
Q345F-16C、Q345F-16P、Q345F-16R	1.6	2.4	1.76	0.6	≤100°	碳素钢材料C类适用：水、蒸汽、油品等铬镍钛不锈钢材料P类适用：弱腐蚀性介质铬镍钛不锈钢材料R类适用：腐蚀性介质
Q345F-25C、Q345F-25P、Q344F-25R	2.5	3.75	2.75	0.6
Q345F-40C、Q345F-40P、Q345F-40R	4.0	6.4	4.4	0.6

三通球阀结构示意图

三、主要零件材料：

零件名称	阀门材料代号
零件名称	P	R	C
阀体球体	ZG1Cr18Ni9	ZG1Cr18Ni12Mo2Ti	WCB
阀杆	1Cr18Ni9	1Cr18Ni12Mo2Ti	2Cr13
阀座填料垫片	聚四氟乙烯(PTFE)	聚四氟乙烯(PTFE)	聚四氟乙烯(PTFE)

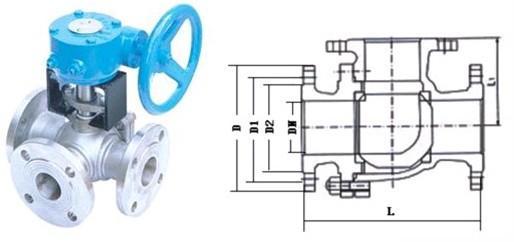

四、Q344F Q345F蜗轮传动三通球阀主要外形尺寸

公称通径DN	主要外形尺寸和连接尺寸								WT
公称通径DN	L	D	D1	D2	b	Z-Φd	H	W	WT
Q344F-16C Q344F-16P Q345F-16C Q345F-16P
16	108	95	65	45	14	4-Φ14	95	140	4
20	117	105	75	55	14	4-Φ14	105	160	5
25	127	115	85	65	14	4-Φ14	113	180	7
32	140	135	100	78	16	4-Φ18	135	250	12
40	165	145	110	86	16	4-Φ18	142	300	15
50	178	160	125	100	16	4-Φ18	154	350	20
65	191	180	145	120	18	4-Φ18	175	350	25
80	203	195	160	135	20	8-Φ18	190	400	36
100	229	215	180	155	20	8-Φ18	225	500	51
125	356	245	210	185	22	8-Φ18	245	600	77
150	394	280	240	210	24	8-Φ23	265	800	108
200	457	335	295	265	26	12-Φ23	305	800	126
250	533	405	355	320	30	12-Φ23	370	1300	186

五、Q344F Q345F蜗轮传动三通球阀主要外形尺寸

公称通径DN	主要外形尺寸和连接尺寸								WT
公称通径DN	L	D	D1	D2	b	Z-Φd	H	W	WT
Q344F-25C Q344F-25P Q345F-25C Q345F-25P
16	140	95	65	45	16	4-Φ14	95	100	4
20	152	105	75	55	16	4-Φ14	105	160	5
25	165	115	85	65	16	4-Φ14	113	160	8
32	178	135	100	78	18	4-Φ18	135	250	13
40	190	145	110	85	18	4-Φ18	142	250	19
50	216	160	125	100	20	4-Φ18	154	350	27
65	241	180	145	120	22	8-Φ18	175	350	33
80	283	195	160	135	22	8-Φ18	190	450	40
100	305	230	190	160	24	8-Φ23	225	450	53
125	381	270	220	188	28	8-Φ25	245	600	86
150	403	300	250	218	30	8-Φ25	265	800	113
200	502	360	310	278	34	12-Φ25	305	1200	133
250	568	425	370	332	36	12-Φ30	370	1400	210

六、Q344F Q345F蜗轮传动三通球阀主要外形尺寸

公称通径DN	主要外形尺寸和连接尺寸									WT
公称通径DN	L	D	D1	D2	D6	b	Z-Φd	H	W	WT
Q344F-40C Q344F-40P Q345F-40C Q345F-40P
16	140	95	65	45	40	16	4-Φ14	95	100	4
20	152	105	75	55	51	16	4-Φ14	105	160	5
25	165	115	85	65	58	16	4-Φ14	113	160	8
32	178	135	100	78	66	18	4-Φ18	135	250	13
40	190	145	110	85	76	18	4-Φ18	142	250	19
50	216	160	125	100	88	20	4-Φ18	154	350	27
65	241	180	145	120	110	22	8-Φ18	175	350	33
80	283	195	160	135	121	22	8-Φ18	190	450	40
100	305	230	190	160	150	24	8-Φ23	225	450	53
125	381	270	220	188	176	28	8-Φ25	245	600	86
150	403	300	250	218	204	30	8-Φ25	265	800	113
200	502	375	320	282	260	38	12-Φ30	305	1200	133
250	568	455	385	345	313	42	12-Φ34	370	1400	219

订货须知：
一、①Q345F蜗轮传动三通球阀产品名称与型号②Q345F蜗轮传动三通球阀口径③Q345F蜗轮传动三通球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的Q345F蜗轮传动三通球阀型号，请按Q345F蜗轮传动三通球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
