一、产品[Q41H Q47H/Y金属硬密封球阀 ]的详细资料：
产品名称：金属硬密封球阀
产品型号：Q41H/Y Q47H/Y
产品简介：Q41H金属硬密封球阀解决了防密封表面粘带和高温卡阻的现象，采用了弹性加载结构，在正常关闭情况下确保了球体密封面与阀座密封之间的接触，在高温工况下，能有效补偿内件受热膨胀，避免因高浊而导致的卡阻，适合于中小口径高温使用场合。中国欧电阀门生产的金属硬密封球阀球体表面采用特殊表面硬化处理，阀座整体用特种硬质材料或局部堆焊硬质材料，确保密封圈之间有合适的硬度差，因此适合固体颗粒和磨料介质。由于密封填料方面采用柔性石墨，金属缠绕式垫片，能用于高温、高压工况，并具有耐火烧功能。
法兰连接金属硬密封球阀,法兰连接球阀,金属硬密封球阀产品结构特点经过特殊处理的球体与阀座，特别适用于高温度及含各种粉尘与固体颗粒的介质。 1、采用特别设计的补偿性可动金属阀座结构，密封可靠。 2、本系列球阀应按规定流向使用。 3、本系列球阀可配多种驱动装置。
主要特点：

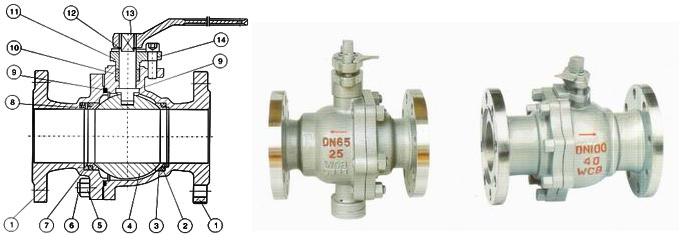

二、Q41/47H/Y金属硬密封球阀主要零件及材质：
|
序号 |
零件名称 |
材质 |
序号 |
零件名称 |
材质 |
||
|
GB |
ASTM |
GB |
ASTM |
||||
|
1 |
阀体 |
WCB |
A216-WCB |
8 |
弹簧 |
60Si2Mn |
AISI 9260 |
|
2 |
密封圈 |
柔性石墨 |
柔性石墨 |
9 |
垫片 |
柔性石墨+不锈钢 |
B12.10-304/F.G |
|
3 |
阀座 |
1Cr18Ni9Ti |
304 |
10 |
填料 |
柔性石墨 |
柔性石墨 |
|
4 |
球体 |
1Cr13 |
A276-420 |
11 |
填料压盖 |
WCB |
A216-WCB |
|
5 |
螺母 |
35 |
A194-2H |
12 |
挡圈 |
65Mn |
AISI 1066 |
|
6 |
螺柱 |
35CrMoA |
A193-B7 |
13 |
阀杆 |
1Cr13 |
A276-410 |
|
7 |
座垫 |
1Cr18Ni9Ti |
304 |
14 |
螺钉 |
35 |
A193-B7 |
三、Q41/47H/Y金属硬密封球阀主要性能规范：
|
压力等级 |
公称压力 |
磅级 |
||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
||
|
试验压力 |
壳体试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
|
密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
|
|
适用工况 |
适用介质 |
纸浆、浆料、粉尘及各种固体颗粒介质 |
||||||||
|
适用温度 |
-196~≤550℃ |
|||||||||
|
适用规范 |
设计制造按 |
GB12237-89 API60 JP17S-48 |
||||||||
|
法兰尺寸按 |
JB79-59、GB91133、HG20592-97 ANSI B16.5 JIS B2212-2214 |
|||||||||
|
结构长度按 |
GB12221-89 ANSI B16.0 JIS B2002 |
|||||||||
|
检验试验按 |
JB/T9092-99 API598 |
|||||||||
四、Q41/47H/Y金属硬密封球阀PN1.6MPa 主要连接尺寸及重量
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
|
H
|
59
|
63
|
75
|
85
|
95
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
|
W
|
130
|
130
|
160
|
180
|
230
|
230
|
400
|
400
|
650
|
1050
|
1050
|
1410
|
|
Wt(Kg)
|
2.5
|
3
|
5
|
6
|
7
|
10
|
15
|
19
|
33
|
58
|
93
|
160
|
五、Q41/47H/Y金属硬密封球阀PN2.5MPa 主要连接尺寸及重量
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
320
|
400
|
400
|
550
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
|
Wt(Kg)
|
2.5
|
3
|
5
|
6
|
7.5
|
10
|
15
|
20
|
33
|
60
|
93
|
175
|
六、Q41/47H/Y金属硬密封球阀PN4.0MPa 主要连接尺寸及重量
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
180
|
200
|
220
|
250
|
280
|
320
|
400
|
400
|
400
|
|
H
|
59
|
63
|
75
|
85
|
95
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
|
Wt(Kg)
|
3
|
4
|
5
|
7
|
9
|
12
|
18
|
28
|
46
|
75
|
106
|
190
|
七、Q41/47H/Y金属硬密封球阀PN6.4MPa 主要连接尺寸及重量
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
305
|
398
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1800
|
|
Wt(Kg)
|
6.5
|
7
|
8
|
12
|
14
|
18
|
28
|
40
|
65
|
98
|
140
|
250
|
八、Q41/47H/Y金属硬密封球阀PN10MPa 主要连接尺寸及重量
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
305
|
398
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1800
|
|
Wt(Kg)
|
6.5
|
7
|
10
|
15
|
18
|
25
|
32
|
46
|
75
|
注：法兰石密封（浮动、固定）球阀结构尺寸与软密封（浮动、固定）球阀结构尺寸相同。
