EG46W直通式隔膜阀

- 产品型号:
- EG46W
- 产品口径:
- 20-400mm
- 产品压力:
- 0.6-1.6MPa
- 产品材质:
- 灰铸铁、碳钢、球墨铸铁、不锈钢
联系我们

产品说明

一、产品[EG46W直通式隔膜阀]的详细资料：

产品型号：EG46W

产品名称：直通式隔膜阀,无衬里隔膜阀,EG46J衬胶直通式隔膜阀

产品特点：衬胶隔膜阀是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称衬胶隔膜阀。最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。　　

1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。　

2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。　

3、衬胶隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。　

4.一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中，也不宜在较高压力的管路中使用，衬胶隔膜阀是在1.3×10-5～2.5X106Pa的流体系统中用来开启或隔断气流的阀门。

结构特点：

隔膜阀是一种特殊形式的截止阀：
1. 弹性密封的开闭件，确保没有内漏；
2. 流线型的流道，使得压力损失小；
3. 没有填料函，因此没有外漏；
4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5. 隔膜可更换，维护费用低；
6. 衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。

设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG46W无衬里隔膜阀,EG46J直通式衬胶隔膜阀

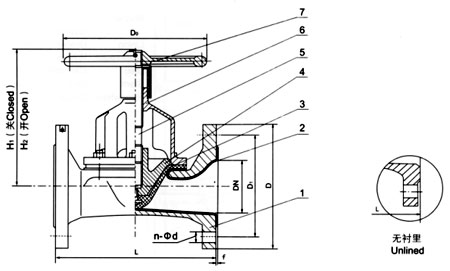

部件列表：1．阀体　2．阀体衬里　3．隔膜　4．阀瓣　5．阀杆　6．阀盖　7、手轮

二、用途：

本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6

三、材料：

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
手轮：铸铁

四、测试：

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

五、结构特点：

隔膜阀是一种特殊形式的截断阀：
1. 弹性密封的开闭件，确保没有内漏；
2. 流线型的流道，使得压力损失小；
3. 没有填料函，因此没有外漏；
4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5. 隔膜可更换，维护费用低；
6. 衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。

六、凯斯特牌直通式隔膜阀主要尺寸参数：

DN	公称压力 MPa	工作压力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H1 mm	H2 mm	D0 mm	质量 Kg/kilos
20	1.0	1.0	117	105	75	4-13.5	2	150	162	-	-
25			127	115	85	4-13.5	2	150	162	120	3.5
32			146	140	100	4-17.5	2	152	180	120	5
40			159	150	110	4-17.5	2	152	180	120	6
50			190	165	125	4-17.5	2	163	198	120	8.5
65			216	185	145	4-17.5	2	205	227	230	16
80			254	200	160	8-17.5	2	220	252	230	22
100			305	220	180	8-17.5	2	262	300	280	32
125		0.6	356	250	210	8-17.5	3	290	335	280	43.5
150			406	285	240	8-22	3	368	427	368	65
200			521	340	295	8-22	3	410	470	483	112.5
250		0.4	635	395	350	12-22	5	479	569	483	192.5
300			749	445	400	12-22	5	550	650	560	296
350			787	505	460	16-22	5	550	650	560	-
400		0.25	914	565	515	16-26	5	-	-	640	-

订货须知：
一、①直通式隔膜阀产品名称与型号②直通式隔膜阀口径③直通式隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的直通式隔膜阀型号，请按直通式隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
