一、产品[Q41TC增韧结构陶瓷球阀]的详细资料：

产品型号：Q41TC-16C Q341TC Q641TC  Q941TC
产品名称：增韧结构陶瓷球阀
产品特点：

1、 O型球体与阀座采用高性能结构增韧陶瓷制造。球阀具有高耐磨、耐冲刷、耐腐蚀。
2、 陶瓷加工采用日本磨削设备制造，球体成型圆度尺寸精度极高，光洁度达w2级，利用陶瓷本身自由润滑性，可取得很好的密封效果。
3、 陶瓷球阀具有金属球阀不可比拟的绝对优势，使用寿命是钛金属、蒙乃尔金属阀门2—4倍。
二、适用工况
    适用于高磨损或腐蚀性工况条件下，钢厂、高炉煤气除尘系统，电厂脱硫系统。
三、技术参数
1、 形式：    半球、全球
2、 公称压力： 0.6MPa----10MPa
3、 公称通经：  DN20—DN300
4、 适用温度：  -40°C +425°C
5、 连接形式：  法兰
6、 驱动方式：  电动、手动、气动
特点：1、所有介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度（洛氏硬度HRC90），仅次于金刚石。因此，本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能、且隔热性好、热膨胀小。
2、球体采用先进研磨设备及工艺制造，球圆度精度高，表面质量好，与阀座对研后，利用Zr02陶瓷的自滑润性，可取得很好的密封性能。
3、陶瓷良好的耐磨性，让本阀经久耐用，可靠性及高，使用寿命长，是钛合金阀和蒙乃尔阀的2-4倍。
4、用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有无可比拟的绝对优势，也是目前唯一合适此类介质的阀门。
    ※太阳能多晶硅专用阀（用于：气体输送硅粉） 在硅粉的输送中,球容易被硅粉包裹,频繁开启容易破坏金属密封,导致泄露等问题的出现,硅粉由于硬度高的原因，一般的球阀使用寿命非常短。 针对这种情况，专门研究开发出适用的硅粉输送专用陶瓷阀，利用结构陶瓷的强耐腐蚀性，以及锆合金的高耐腐材料，使新阀门的寿命高于原阀门6倍之多，给太阳能多晶硅硅粉输送的设备管理带来了一个振奋人心的好消息！
　　性能特点： ★、所有与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高(洛氏硬度HRC90),仅次于金刚石。因此, 本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。 ★、球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用Zr02陶瓷的自滑润性,可取得很好的密封性能。 ★、彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。 ★、陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高.使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。 ★、用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有无可比拟的绝对优势，也是目前唯一合适此类介质的阀门。

四、全衬硬密封陶瓷阀门特点：
　　一、阀门壳体厚度超过国家标准GB、JB和美标ANSI的标准数据要求,主体材质化学元素和力学性能达到国家规定标准要求。壳体三段结构设计，体型坚固，外型美观。
　　二、阀杆材质化学元素达到国家规定标准要求，精工细磨，表面经抗蚀氮化或调质处理，保证阀杆具有良好的力学性能及抗腐蚀能力。
　　三、内置缓冲补偿弹性垫圈，确保稳定良好的密封性。并且在含有杂质介中，不容易卡死造成球的破裂。
　　四、全衬硬密封面接触陶瓷球阀所有与介质接触均为结构陶瓷材料, 其化学稳定性加上极高的的硬度（硬度HRA88以上，仅次于金钢石）的特性。因此，陶瓷具有高抗压强度，高耐磨损性，优良的抗氧化和耐腐蚀性能，耐高温，隔热性能良好。

五、 以精准的研磨技术

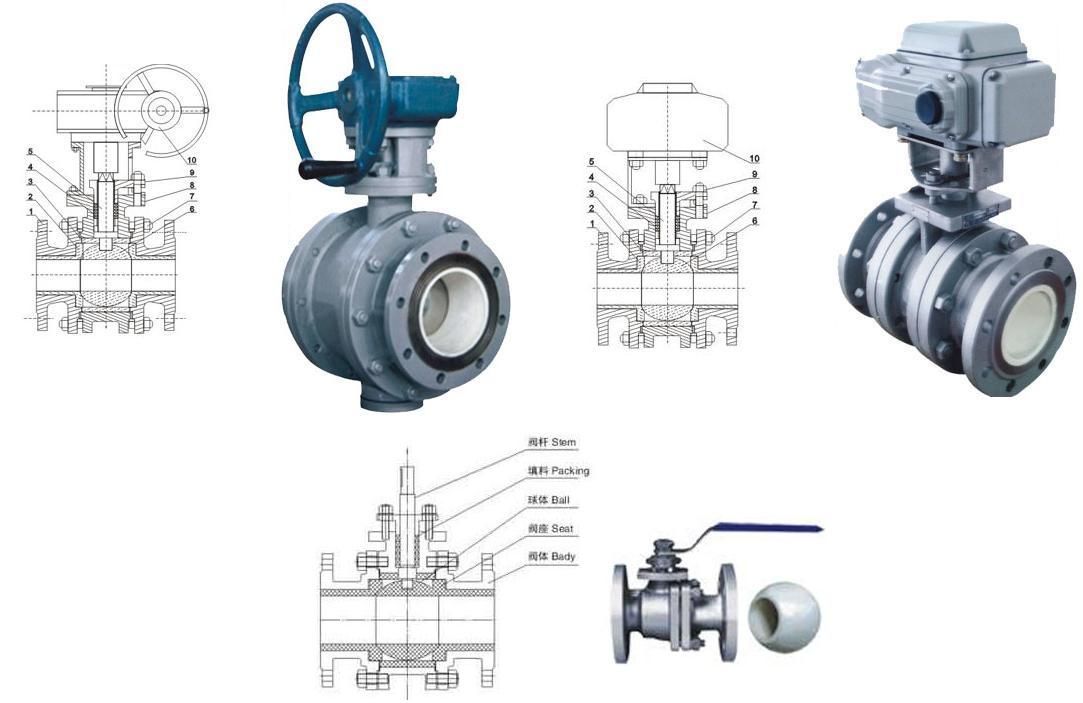

 全衬陶瓷硬密封球阀结构简图
台湾引进）与先进的机械设备制造生产。阀门结构简洁，流道顺畅，介质流动阻力小。硬密封陶瓷内件，由六件科学合理的设计组成，阀球、阀座面接触加工,使得球与座内R与外R紧密结合,球圆精度高、表面质量好、使整阀扭矩轻、阻力小、 密封性达到零泄漏。
六、应用领域：火力发电厂、钢铁、石油、化工、造纸、生物工程、等行业。适用于锅炉蒸气、石灰浆液、含颗粒海水输送、高硬度颗粒、含软颗粒又带腐蚀性介质、粉末、烟气脱硫、排灰、排渣、给水处理。依用途更换材料,可用于不同温度和介质中。
为什么选用陶瓷球阀：
　　陶瓷阀门采用具有优异性能的结构陶瓷材料，使其拥有普通金属或者塑胶材料阀门无可比拟的优势。胜中陶瓷阀门采用99.5%高纯度氧化铝陶瓷制造，保证阀门在各种工况下都具有优异的性能。
　　1、耐腐蚀 99.5%氧化铝结构陶瓷的化学惰性很强，和大部分有机物和无机物都不反应，也不会污染介质，对大部分的酸和碱来说，氧化铝结构陶瓷的物理和化学性能都很稳定，即使服役多年性能也不会退化。
　　2、耐磨损 99.5%氧化铝陶瓷比氧化锆的硬度高43%，比日用陶瓷硬度高140%，比不锈钢的硬度高730%，达到HRA88，仅比金刚石、氮化硅、碳化硅低一点，这种特性也决定了陶瓷阀门具有非常好的耐磨损性能。
　　3、多种阀芯可供选择
每一个规格的球阀都有V型调节型和O型两种阀芯。可以高精度地调节流量。同时，采用加强的阀芯也使阀门流道的磨损降至最低。

七、全衬PTFE陶瓷球阀
产品特点:采用机械式内衬聚四氟乙烯(PTFE)材料，比传统的衬里工艺具有更高的耐压、耐温及耐真空能力，解决了传统衬里阀门内衬薄、不均匀、易脱落等缺点。而球芯采用高性能陶瓷材料，不但具有高韧性、高强度、高硬度、高耐磨性及高的耐腐蚀性，而且还有自润滑性好、热传导率低、极好的表面光洁度(Ra可达0.01μm)。很好地解决了传统衬里阀门易老化，密封不严等缺点，广泛应用于石油化工、医药、水处理等领域。选择不同的球体开孔形状，可获得不同的流量特性，便于自动控制。
结构形式：三片式法兰浮动球结构，法兰标准可选：DIN/ANSI/API/JIS
●  采用机械式内衬聚四氟乙烯(PTFE)材料，比传统的衬里工艺具有更高的耐压、耐温及耐真空能力。
●  有弹性垫圈，可以保证在任何时候都有良好的密封性，并且在介质中有杂质时不容易卡死，或造成球的碎裂。
●  采用完全对称设计，不但有双重密封，而且没有流向限制,可双向使用，无形中寿命可提高一倍。
●  独特的填料设计，让本阀的密封更加紧密，增加了阀门的使用寿命。
材料●  阀体：WCB、SS304、SS301、SS316、SS201、球墨铸铁●  内衬阀座：PTFE●  球芯：Zirconia / Silicone Nitrate●  阀杆：316/316L不锈钢、HC合金、蒙乃尔合金、结构陶瓷。
八、衬四氟陶瓷球阀
产品特点:
    采用先进工艺内衬四氟（FEP)材料，阀座采用聚四氟乙烯（PTFE),球体采用高性能陶瓷材料，耐腐蚀，不变型，经精密加工后，球圆度好，表面光洁度高，密封性能好。它很好地解决了传统衬氟球阀球表面粗糙，精度低，易老化变形的缺点，是强腐蚀无颗粒介质的最好选择。
法兰形式：两片式法兰结构，法兰标准可选AIN/ANSI/AI/JIS.
结构形式：与普通的衬四氟球阀结构相同，只是将球芯换成更耐腐蚀、耐磨损的结构陶瓷球芯。
材料:●  阀体：WCB、SS304●  内衬阀座：FEP / PTFE ●  球芯：Alumina / Zirconia / Silicone Nitrate●  阀杆：316/316L不锈钢、HC合金、蒙乃尔合金、钛合金、锆合金等。

九、不锈钢硬密封陶瓷球阀
产品特点:●  球体采用先进研磨设备及工艺制造，球圆度精度高，表面质量好,与阀座对研后利用ZrO2陶瓷的自润滑性，可取得很好的密封性能，彻底改变了金属硬密封球阀易泄漏，扭矩大，密封面不耐腐蚀的缺点。
●  陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高, 使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。
●  陶瓷－陶瓷主密封＋石墨辅助密封，使用温度最高达500℃!
●  国际唯一陶瓷硬密封达VI级密封标准。
●  在腐蚀性不强，而含有颗粒及纤维的介质中，或者是高温场合，本阀具有极强的性能价格优势。
结构形式：三片式浮动球结构。连接方式：内螺纹、对焊、法兰，法兰标准可选DIN/ANSI/API/JIS
●  金属法兰和阀体的壁厚远远高于同类型普通球阀，超常耐用。
●  陶瓷对陶瓷的主密封副，利用Zr02陶瓷的高硬度和自滑润性,不仅可取得很好的密封性能，而且扭矩还非常的小，开启自如。
●  采用完全对称设计，不但有双重密封，而且没有流向限制,可双向使用，无形中寿命可提高一倍。
●  有弹性元件，可以保证在任何时候都有良好的密封性，并且在介质中有杂质时不容易卡死，或造成球的碎裂。
●  独特的填料设计，让本阀的密封更加紧密，增加了阀门的使用寿命。
材料  阀体：WCB、SS304、SS316、SS201●  球芯阀座：Zirconia / Silicone Nitrate●  阀杆：316/316L不锈钢、HC合金、蒙乃尔合金、结构陶瓷。
十、不锈钢软密封陶瓷球阀
产品特点:有效地提高阀门中易损件的寿命，才是提高阀门质量的有效方法。球阀中的易损件就是球芯与阀杆，它们是运动部件。在许多的应用场合，换上陶瓷球芯，整阀的寿命可以提高3-6倍。全系列陶瓷球阀均自带执行器安装平台，可牢固稳定安装手操机构、电动执行器、气动执行器及液压机构，方便各种控制方式。
结构形式：内螺纹、对焊、法兰，标准可选DIN/ANSI/API/JIS
采用两片式浮动球结构，和普通球阀的结构形式基本一致，将运动部件球芯材料换成耐腐蚀的结构陶瓷，以提高阀门的整体寿命。
球阀中的球芯是球阀中的主要运动部件，它的寿命直接影响到阀门的整体寿命，而FCCV**F则有效地提高了阀门中易损部件的寿命。
材料●  阀体：SS304、SS316、SS361L●  阀座：PTFE ●  球芯：Zirconia / Alumina / Silicone Nitrate●  阀杆：316/316L不锈钢、HC合金、蒙乃尔合金等。

十一、氧化锆陶瓷球阀

    氧化锆陶瓷球阀是我公司利用引进技术以及设备研制、开发的高新技术产品。获九五年国家级新产品证书、两项国家专利。氧化锆陶瓷球阀除具有金属球阀的绝大多数优点外，更具有超强的耐腐蚀、耐高温、耐磨损及耐冲蚀等显著特点。广泛应用于石化、冶金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。氧化锆陶瓷球阀具有成本低，运行经济性高和寿命长（是钛阀的2～4倍）的优点。其驱动方式有手动、气动、气动一弹簧复位、电动等。并可按用户的要求设计各类特殊陶瓷阀门。

◆抗冲蚀、耐磨损阀球、阀座及内衬均采用氧化锆结构陶瓷材料，洛氏硬度高达HRA87以上，因而能承受高速流体及硬颗粒介质的冲蚀。具有优异的耐磨损性。
◆抗腐能力强 经中科院金属腐蚀与防护研究所检验，除玻璃溶液及氢氟酸外，氧化锆陶瓷材料具有优异的耐蚀性。

十二、Q41TC手动陶瓷球阀主要外形尺寸表：

订货须知：
一、①增韧结构陶瓷球阀产品名称与型号②增韧结构陶瓷球阀口径③增韧结构陶瓷球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的增韧结构陶瓷球阀型号，请按增韧结构陶瓷球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
