一、产品[Q41F天燃气专用球阀球阀]的详细资料：
产品型号：Q41F
产品名称：天燃气球阀
产品简介：Q41F燃气专用球阀Q41F-16C/25/40为开 - 关型控制阀门，阀门采用球体固定、阀体锻造、中部法兰连接采用螺栓连接的设计。锻造的阀体保证了球阀壳体的质量以及强度和刚度；中部的连接螺栓设计和选用是经过科学而精确的计算保证其强度，因此，使用该系列球阀是安全的。浮动双阀座，密封设计是采用独特的两道软密封及金属密封形成三次密封，保证了可靠的密封，开关扭矩轻，易操作。在石油、天然气等长输管线及石化、医药、城建等领域应用十分广泛。Q41F型球阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定限制.采用90°传动,故开关方便迅速,可以实行快速启闭。
工作原理：
二、天燃气球阀的主要优点:
1．流体阻力小，全通径的球阀基本没有流阻。
2．结构简单、体积小、重量轻。
3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
三、主要设计参数：
设计、制造：GB/T12237-89
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN15~DN150mm
公称压力：PN1.6、2.5、4.0MP。
四、主要性能参数：
|
公称压力 |
壳体试验 |
密封试验 |
适用介质 |
适宜温度 |
|
1.6 |
2.4 |
1.76 |
液化气、天然气等 |
-40~+80℃ |
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
五、主要零件材料：
|
阀体、阀盖 |
阀杆、球体 |
密封面 |
填料 |
|
WCB/不锈钢 |
不锈钢 |
不锈钢和聚四氟乙烯 |
聚四氟乙烯 |

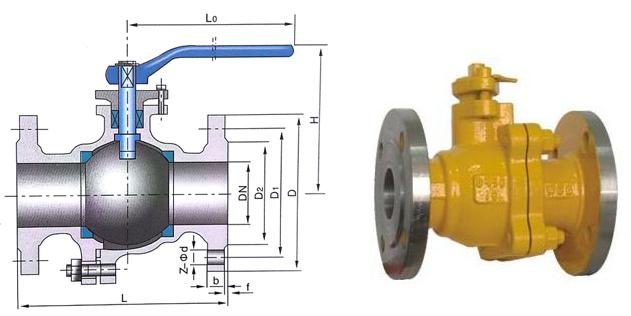

六、天燃气球阀主要外形尺寸：
|
公称通径、 |
Q41F-25型主要连接尺寸和外形尺寸（mm） |
重量 |
||||||||
|
L |
D |
D1 |
D2 |
Z-фd |
H |
b |
f |
Do |
||
|
15 |
130 |
95 |
65 |
45 |
4-14 |
103 |
16 |
2 |
100 |
3 |
|
20 |
140 |
105 |
75 |
55 |
4-14 |
112 |
16 |
2 |
160 |
4 |
|
25 |
150 |
115 |
85 |
65 |
4-14 |
123 |
16 |
2 |
160 |
5 |
|
32 |
165 |
135 |
100 |
78 |
4-18 |
150 |
18 |
3 |
250 |
8 |
|
40 |
180 |
145 |
110 |
85 |
4-18 |
156 |
18 |
3 |
250 |
11 |
|
50 |
200 |
160 |
125 |
100 |
4-18 |
172 |
20 |
3 |
350 |
14 |
|
65 |
220 |
180 |
145 |
120 |
8-18 |
197 |
22 |
3 |
350 |
20 |
|
80 |
250 |
195 |
160 |
135 |
8-18 |
222 |
22 |
3 |
450 |
28 |
|
100 |
320 |
230 |
190 |
160 |
8-23 |
253 |
24 |
4 |
450 |
36 |
|
125 |
400 |
270 |
220 |
188 |
8-25 |
286 |
28 |
4 |
600 |
62 |
|
150 |
400 |
300 |
250 |
218 |
8-25 |
275 |
30 |
4 |
800 |
80 |
注：不锈钢球阀尚有生产，Q41F-16(25/40)P DN15~150mm，尺寸同上表。
