QZ41M整体法兰高温球阀

- 产品型号:
- QZ41M
- 产品口径:
- 15-300mm
- 产品压力:
- 1.0-4.0Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[QZ41M整体法兰高温球阀]的详细资料：

产品名称：法兰高温球阀一体式法兰高温球阀,高温球阀,法兰高温球阀

产品型号：QZ41M

产品说明：QZ41M整体法兰高温球阀、整体式球阀（代替闸阀、截止阀、快速排污阀）是蒸汽阀门升级换代的新产品，密封座采用耐高温、耐磨、耐腐蚀、回弹性强、润滑性好的高强度碳结石墨，使用寿命比一般球阀提高3-5倍，使用温度250-400℃，适用介质：水蒸汽、油品、导热油、酸类等。是目前工程中的推广产品。

二、QZ41M整体法兰高温球阀产品特点：

整体高温球阀是引进国外先进技术，由我们厂自行开发，研制的升级换代的蒸汽阀门。近几年来，整体式高温球阀畅销全国大中型企业，亚太等国家和地区，深受用户高度赞誉。整体高温球阀按国标GB/T12221-1989标准制造，替代分体式球阀，截止阀，闸阀，排污阀。主要材质有铸铁HT200，铸钢WCB，不锈钢304，321，304L，316，316L还可根据用户要求制造生产，维修时管道无须更改，同时与其他阀类相比具有如下部分优点：（1）操作简便，以九十度转动轻松地完成全开或全关的启闭功能。（2）优质的密封圈材料，具有耐高温，耐高压，耐磨，耐腐蚀之性能。（3）阀体内通道平整光滑，畅通无阻地输送粘性流体，浆液以及固体颗粒等介质。（4）阀座，阀杆的密封性之密封力是随着介质流量的增高而增大。（5）适用工作温度350度左右，是导热油专用阀门，广泛应用于石油，化工，制药电力，食品等行业。（6）可配置蜗轮，气动，电动等多种驱动机构，实现远距离控制和自动化操作。

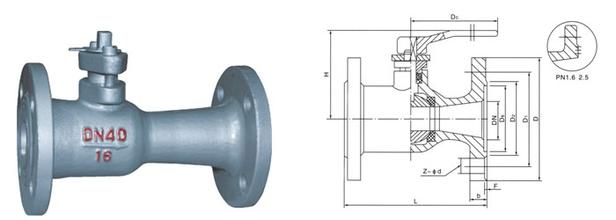

三、QZ41M整体法兰高温球阀外形尺寸和连接尺寸：1.6-2.5Mpa

型号	公称通径DN（mm）	尺寸（mm）
型号	公称通径DN（mm）	L	D	D1	D2	b-f	z-Φd	H	D
PF.QZ41M-16	15	130	95	65	45	14-2	4-14	105	150
	20	150	105	75	55	16-2	4-14	110	150
	25	160	115	85	65	16-2	4-14	120	160
	32	180	135	100	78	18-2	4-18	140	180
	40	200	145	110	85	18-3	4-18	155	250
	50	230	160	125	100	20-3	4-18	175	300
	65	290	180	145	120	20-3	4-18	195	300
	80	310	195	160	135	22-3	8-18	225	320
	100	350	215	180	155	24-3	8-18	250	320
	125	400	245	210	185	26-3	8-18	270	360
	150	480	280	240	210	28-3	8-23	290	360
	200	600	335	295	265	30-3	12-23	350	450
	250	730	405	355	320	30-3	12-25	405	450
PF.QZ41M-25C	15	130	95	65	45	16-2	4-14	105	150
	20	150	105	75	55	16-2	4-14	110	150
	25	160	115	85	65	16-2	4-14	120	160
	32	180	135	100	78	18-2	4-18	140	180
	40	200	145	110	85	18-3	4-18	155	250
	50	230	160	125	100	20-3	4-18	175	300
	65	290	180	145	125	22-3	8-18	195	300
	80	310	195	160	135	22-3	8-18	225	320
	100	350	230	190	160	24-3	8-23	250	320
	125	400	270	220	188	28-3	8-25	270	360
	150	480	300	250	218	30-3	8-25	290	360
	200	600	360	310	278	34-3	12-25	350	450

四、QZ41M整体法兰高温球阀外形尺寸和连接尺寸：4.0Mpa

型号	公称通径	尺寸（mm）
型号	公称通径	L	D	D1	D2	D6	b-f	z-Φd	H
PF.QZ41M-40C	15	130	95	65	45	40	16-2	4-14	105
	20	150	105	75	55	51	16-2	4-14	110
	25	160	115	85	65	58	16-2	4-14	120
	32	180	135	100	78	66	18-2	4-18	140
	40	200	145	110	85	76	20-3	4-18	155
	50	230	160	125	100	88	20-3	4-18	175
	65	290	180	145	120	110	22-3	8-18	195
	80	310	195	160	135	121	22-3	8-18	225
	100	350	230	190	160	150	24-3	8-23	250
	125	400	270	220	188	176	28-3	8-25	270
	150	480	300	250	218	204	30-3	8-25	290
	200	600	375	320	282	260	38-3	12-30	350

订货须知：

1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
