G641J无带手操往复型气动隔膜阀

- 产品型号:
- G641J
- 产品口径:
- 20-200mm
- 产品压力:
- 0.6~1.6MPa
- 产品材质:
- 灰铸铁、碳钢、不锈钢
联系我们

产品说明

一、产品[G641J无带手操往复型气动隔膜阀]的详细资料：

产品型号：G641J

产品名称：气动隔膜阀

产品特点：设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG641W无衬里气动隔膜阀,EG641J衬胶气动隔膜阀

部件列表：1．阀体　2．阀体衬里　3．隔膜　4．阀瓣　5．下阀杆　6．阀盖　7．气缸　8．气动薄膜 9．气缸盖　

二、用途：

本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa)　0.6 1.0 1.6

三、材料：

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
气缸：铝合金、碳钢
气动薄膜：橡胶
阀杆：碳钢、不锈钢

四、测试：

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

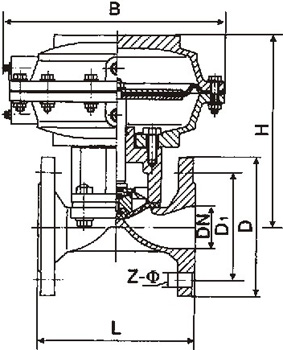

五、往复型无手操型拨动隔膜阀的外形尺寸和参考重量：

代号	ES53		ES54		ES55		ES56		ES57		ES58
B	-		168		260		318		425		549
DN	H	kg	H	kg	H	kg	H	kg	H	kg	H	kg
20	138	3	141	4.5	-	-	-	-	-	-	-	-
25	142	4	145	6	205	11	-	-	-	-	-	-
32	-	-	153	5	213	13.5	-	-	-	-	-	-
40	-	-	169	11	229	14	-	-	-	-	-	-
50	-	-	178	13.5	238	17	258	20.5	-	-	-	-
65	-	-	-	-	253	22.5	273	27.5	-	-	-	-
80	-	-	-	-	266	28.5	286	34	326	45	-	-
100	-	-	-	-	302	37	322	41.5	362	62	-	-
125	-	-	-	-	-	-	337	49	377	70.5	401	121
150	-	-	-	-	-	-	-	-	441	76.5	471	122.5
200	-	-	-	-	-	-	-	-	-	-	544	207.5

六、主要参数：

DN	公称压力 MPa	工作压力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H mm	D0 mm	B mm	代号 ES	气源压力 MPa	气源接头 MPa	耗气量 cm3	质量 Kg/kilos
15	1.6	1.6	108	95	65	-	2	-	-	-	-	-	-	-	-
20			117	105	75	4-13.5	2	136	140	168	54	0.3	1/8	163.87	5
25			127	115	85	4-13.5	2	144	140	168	54	0.3~0.4	1/8	196.65	6.2
32			146	140	100	4-17.5	2	209	140	260	55	0.3~0.4	1/8	229.4	7
40			159	150	110	4-17.5	2	227	140	260	55	0.3~0.4	1/4	1458.7	13
50			190	165	125	4-17.5	2	231	140	260	55	0.3~0.4	1/4	3162.7	23
65	1.0	1.0	216	185	145	4-17.5	2	252	140	260	55	0.3~0.4	1/4	3243	27
80			254	200	160	8-17.5	2	285	165	425	56	0.4~0.5	3/8	6636.8	56
100			305	220	180	8-17.5	2	360	280	425	57	0.4~0.5	3/8	6948	60
125			356	250	210	8-17.5	3	370	280	425	57	0.4~0.5	3/8	7374.2	68
150			406	285	240	8-22	3	462	280	549	58	0.5	3/8	10652	115
200	0.6	0.6	521	340	295	8-22	3	544	280	549	58	0.6	3/8	16715	196
250	0.6	0.6	635	395	350	-	5	-	-	-	-	-	-	-	-

订货须知：

一、①无带手操往复型气动隔膜阀产品名称与型号②无带手操往复型气动隔膜阀口径③无带手操往复型气动隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的无带手操往复型气动隔膜阀型号，请按无带手操往复型气动隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们凯斯特的专家为您审核把关。
感谢您访问我们的网站【http://www.cvkst.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
