一、产品[Q11F不锈钢三片式球阀]的详细资料：
产品型号： 3PCQ11F-64P
产品名称： 三片式球阀
产品特点： 不锈钢三片式球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，广泛适用于石油、化工、城市给排水等要求严格切断的工况。应用领域：适用于食品、制药、石油化工、电力、冶金等工业管线.
应用规范公称压力：1.6-6.4MPa 适用温度范围：-20~232℃~350℃ 适用介质：水、油、气及某些腐蚀液体（W.O.G）螺纹类型：G·NPT.BSPT.BSP.DIN259/2999 三片式球阀价格,三片式球阀厂家,三片式球阀报价。
|
公称通径
|
DN（mm）
|
6～100mm
|
||
|
公称压力
|
PN（MPa）
|
2.5
|
4
|
6.4
|
|
试验压力
|
强度试验压力
|
3.8
|
6
|
9.6
|
|
高密封试验压力
|
3
|
4.8
|
7.6
|
|
|
低压气密封试验压力
|
0.6
|
0.6
|
0.6
|
|
|
适用介质
|
水、蒸汽、油品、酸类腐蚀性等。
|
|||
|
适用温度
|
< 150℃(PTFE) < 300℃(PLL)
|
|||
三、Q11F不锈钢三片式球阀主要零件材料：
|
序号
|
零件名称
|
材质
|
|
|
不锈钢
|
碳钢
|
||
|
1
|
阀体
|
不锈钢CF8M
|
碳钢WCB
|
|
2
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
3
|
阀盖
|
不锈钢CF8M
|
碳钢WCB
|
|
4
|
球体
|
不锈钢SS316
|
不锈钢SS304
|
|
5
|
阀杆
|
不锈钢SS316
|
不锈钢SS316
|
|
6
|
螺母
|
不锈钢SS304
|
FCD45
|
|
7
|
垫圈
|
不锈钢SS304
|
FCD45
|
|
8
|
手柄套
|
塑料
|
塑料
|
|
9
|
手柄
|
不锈钢SS304
|
不锈钢SS304
|
|
10
|
阀杆螺母
|
不锈钢SS304
|
B7
|
|
11
|
垫圈
|
不锈钢SS304
|
不锈钢SS304
|
|
12
|
填料压盖螺母
|
不锈钢SS304
|
FCD45
|
|
13
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙稀PTFE
|
|
14
|
止推垫圈
|
聚四氟乙烯PTFE
|
聚四氟乙稀PTFE
|
|
15
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙稀PTFE
|
|
16
|
螺栓
|
不锈钢SS304
|
B8
|

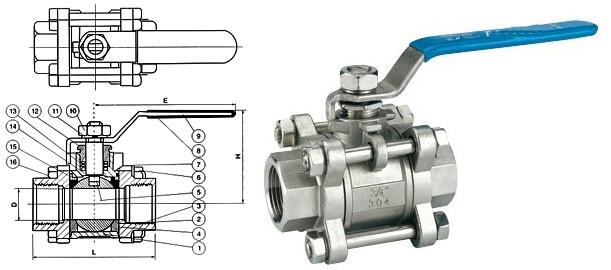

四、Q11F不锈钢三片式球阀主要尺寸：
|
SIZE
|
1/4″
|
3/8″
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
21/2″
|
3″
|
4″
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
68
|
68
|
72
|
85
|
90
|
112
|
120
|
145
|
185
|
210
|
268
|
|
H
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
E
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
重量WT（g）
|
400
|
405
|
640
|
890
|
1160
|
2195
|
2940
|
4865
|
7000
|
10700
|
19350
|
订货须知：
一、①不锈钢三片式球阀产品名称与型号②不锈钢三片式球阀口径③不锈钢三片式球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的不锈钢三片式球阀型号，请按不锈钢三片式球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
