Q11F二片式球阀

- 产品型号:
- Q11F二片式
- 产品口径:
- 1/4-4"
- 产品压力:
- 1.0-6.4Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、产品[Q11F二片式球阀]的详细资料：

产品型号：Q11F

产品名称：二片式球阀

产品特点：应用规范公称压力：1.6-6.4 MPa 适用温度范围：-20~232℃~350℃ 适用介质：水、油、气及某些腐蚀性液体（W.O.G）螺纹类型：G·NPT.BSPT.BSP.DIN259/2999 二片式球阀价格,二片式球阀厂家,二片式球阀报价。

二片式球阀简介：二片式球阀看起来跟一片式球阀不是很大，不过一眼还是可以看出来的，二片式球阀一头的内螺纹是装上去的只有一头的螺纹看起来是一个整体而不像一片式球阀那样两边的内螺纹都是整体的所以这样就给人一种一头大一头小的感觉（装上去的那头看起来稍微大点，但实际大小是一样的）下面举一个1-1/4”的二片式球阀的一些真实的数据：总重867克、总长：83MM、带六角部分的长度为：17MM，装上去的那边带六角的宽度为13MM，两头螺纹长度为：18MM，手炳长度为110MM（这个长度是套了塑料的长度）手炳到球体的高度为44MM，手炳宽：24MM。本产品手炳是可以拆卸的方便使用，我厂生产的二片式球阀外表看起来使人感觉很舒服、很清爽、很顺眼。凯斯特生产的二片式球阀质量是绝对的有保障，绝对保证所做产品的材料是客户所要的材料，本厂的产品同一种规格有重性和轻行两重，使客户有更多的选择。

二、主要技术参数：

公称通径	DN（mm）	6～100mm
公称压力	PN（MPa）	2.5	4	6.4
试验压力	强度试验压力	3.8	6	9.6
	高密封试验压力	3	4.8	7.6
	低压气密封试验压力	0.6	0.6	0.6
适用介质	水、蒸汽、油品、酸类腐蚀性等。
适用温度	< 150℃(PTFE) < 300℃(PLL)

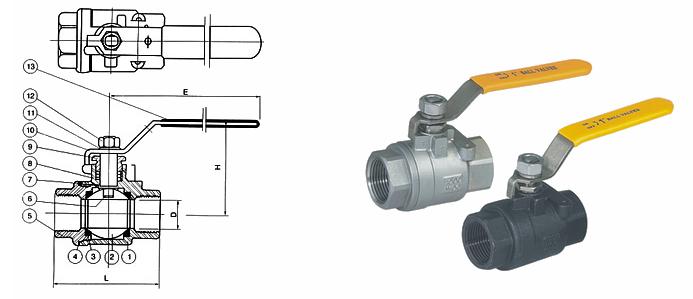

三、Q11F二片式球阀主要零件材料：

序号	零件名称	材质
序号	零件名称	不锈钢	碳钢
1	阀体	不锈钢CF8M	碳钢WCB
2	球体	不锈钢SS316	不锈钢SS304
3	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	密封垫	聚四氟乙烯PTFE	聚四氟乙烯PTFE
5	阀盖	不锈钢CF8M	碳钢WCB
6	阀杆	不锈钢SS316	不锈钢SS304
7	止推垫圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
8	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
9	填料压盖螺母	不锈钢SS304	不锈钢SS304
10	手柄	不锈钢SS304	不锈钢SS304
11	垫圈	不锈钢SS304	不锈钢SS304
12	阀杆螺母	不锈钢SS304	不锈钢SS304
13	手柄套	塑料	塑料

四、Q11F二片式球阀主要尺寸：

SIZE	1/4″	3/8″	1/2″	3/4″	1″	11/4″	11/2″	2″	21/2″	3″	4″
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	55	55	65	75	88	102	110	125	162	189	260
H	50	50	60	64	71	78	86	95	130	148	180
E	100	100	130	130	165	165	190	190	250	250	280
重量（KG）	0.2	0.2	0.35	0.5	0.75	1.3	2.0	3.3	4.5	6.1	9.9

注：二片式球阀连接形式另有对焊（BW）承插焊（SW），并均可带国际标准ISO支架和销定装置。
