Q11F一片式球阀
    • 产品型号:
    • Q11F一片式
    • 产品口径:
    • 1/4-4"
    • 产品压力:
    • 1.0-6.4Mpa
    • 产品材质:
    • 碳钢 不锈钢
    联系我们
产品说明

  • 一、产品[Q11F一片式球阀]的详细资料：

    产品名称：一片式球阀

    产品特点：应用规范 公称压力：1.6-6.4MPa 适用温度范围：-20～232℃～350℃ 适用介质：水、油、气及某此腐蚀性液体（W.O.G） 螺纹类型：G·NPT.BSPT.BSP.DIN259/2999 一片式球阀价格,一片式球阀报价,一片式球阀厂家。

          A、一片式球阀具有以下优点：
    　　1． 流体阻力小，其阻力系数与同长度的管段相等。
    　　2． 结构简单、体积小、重量轻。
    　　3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
    　　4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
    　　5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
    　　6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
    　　7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
    　　B,一片式球阀按其通道位置可分为直通式，三片式球阀和直角式。后两种球阀用于分配介质与改变介质的流向。广式球阀安装与维护应注意以下事项：
    　　1.要留有阀柄旋转的位置。
    　　2. 不能用作节流。
    　　3带传动机构的球阀应直立安装。
    　　C,广式球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
    　　D,一片式球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：
    　　1． 流体阻力小，其阻力系数与同长度的管段相等。
    　　2． 结构简单、体积小、重量轻。
    　　3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
    　　4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
    　　5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
    　　6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
    　　7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
    　　一片式球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油化工城市给排水等要求严格切断的工况。
    　　E,一片式球阀工作原理如下：
    　　一)、开启过程
    　　1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
    　　2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
    　　3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
    　　4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
    　　二)、关闭过程
    　　1关闭时，顺时针旋转手柄，阀杆开始下降并使球体离开阀座开始旋转。
    　　2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
    　　3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
    　　4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
    　　F,一片式球阀的结构特点：
    　　1、 启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。
    　　2、 上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。
    　　3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
    　　4、 低扭矩设计。特殊结构设计的阀杆，只需配一个小手柄阀门就能轻松启闭。
    　　5、 楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
    　　6、 密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
    二、主要技术参数：
    公称通径
    DN（mm）
    6～100mm
    公称压力
    PN（MPa）
    2.5
    4
    6.4
    试验压力
    强度试验压力
    3.8
    6
    9.6
    高密封试验压力
    3
    4.8
    7.6
    低压气密封试验压力
    0.6
    0.6
    0.6
    适用介质
    水、蒸汽、油品、酸类腐蚀性等。
    适用温度
    < 150℃(PTFE) < 300℃(PLL)

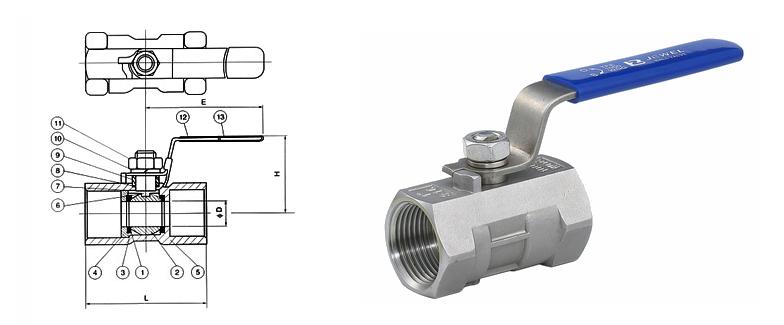

    三、Q11F一片式球阀主要零件材料：

    序号
    零件名称
    材质
    1
    密封圈
    聚四氟乙烯PTFE
    2
    球体
    不锈钢SS316
    3
    密封垫
    聚四氟乙烯PTFE
    4
    阀盖
    不锈钢SS316
    5
    阀体
    不锈钢CF8M
    6
    阀杆
    不锈钢SS316
    7
    止推垫圈
    聚四氟乙烯PTFE
    8
    填料
    聚四氟乙烯PTFE
    9
    填料压盖螺母
    不锈钢SS304
    10
    垫圈
    不锈钢SS304
    11
    阀杆螺母
    不锈钢SS304
    12
    手柄套
    塑料
    13
    手柄
    不锈钢SS304
    四、Q11F一片式球阀主要尺寸：
    SIZE
    1/4″
    3/8″
    1/2″
    3/4″
    1″
    11/4″
    11/2″
    2″
    D
    5.0
    7.0
    9.2
    12.5
    15.0
    20.0
    24.5
    32
    L
    40
    45
    58
    60
    72
    78
    83
    100
    H
    35
    37
    43.5
    47
    50
    57
    69
    74.5
    E
    64
    70
    90
    90
    103
    103
    127
    127
    重量WT（g）
    55
    95
    165
    250
    405
    525
    850
    1400

    订货须知：
    一、①一片式球阀产品名称与型号②一片式球阀口径③一片式球阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定的一片式球阀型号，请按一片式球阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
