Q14F Q15F不锈钢三通球阀

- 产品型号:
- Q14F Q15F
- 产品口径:
- 1/2-2"
- 产品压力:
- 1.0-4.0Mpa
- 产品材质:
- 不锈钢
联系我们

产品说明

一、产品[Q14F Q15F三通不锈钢球阀]的详细资料：

产品名称：三通不锈钢球阀

产品特点：应用规范公称压力：2.5MPa 适用温度范围：-20～232℃～350℃ 适用介质：水、油、气及某些腐蚀性液体（W.O.G）螺纹类型：G·NPT.BSPT.BSP.DIN259/2999 1000wog三通不锈钢球阀,三通球阀,不锈钢球阀。

不锈钢三通球阀和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀，三片式球阀,是近年来被广泛采用的一种新型阀门

　　不锈钢三通球阀具有以下优点：

　　1．流体阻力小，其阻力系数与同长度的管段相等。

　　2．结构简单、体积小、重量轻。

　　3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

　　4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

　　5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

　　6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

　　7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

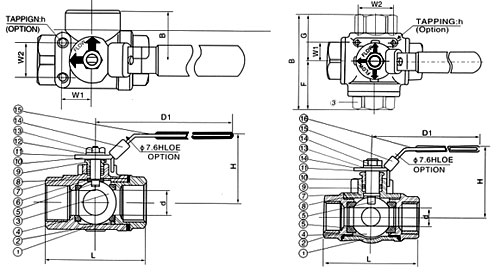

二、Q14F不锈钢三通球阀主要零件材料：

序号	零件名称	材质
1	阀体	不锈钢CF8M/CF8
2	阀盖	不锈钢CF8M/CF8
3	球	不锈钢CF8M/CF8
4	球垫	聚四氟乙烯PTFE
5	阀杆	不锈钢CF8M/CF8
6	填料	聚四氟乙烯PTFE
7	中口	聚四氟乙烯PTFE
8	大薄片	聚四氟乙烯PTFE
9	压盖螺母	不锈钢CF8M/CF8
10	手柄	不锈钢CF8M/CF8
11	流向指示牌	ALUMINUM
12	华司	不锈钢CF8
13	螺帽	不锈钢CF8
14	锁定装置	不锈钢CF8
15	皮套	塑料
16	盲盖	不锈钢CF8M/CF8

三、不锈钢三通球阀L型主要尺寸、单位mm：

SIZE	d	L	H	D1	B	W1	W2	h	重量WT（g）
1/2″	12.7	64	53	97	32.0	22.4	35.0	10-24UNC	530
3/4″	16.0	76	63	126	38.0	22.4	35.0	10-24UNC	700
1″	20.0	87	66	126	43.5	22.4	35.0	10-24UNC	980
11/4″	25.0	96	81	145	48.0	22.4	35.0	10-24UNC	1950
11/2″	32.0	114	83	145	57.0	25.4	38.1	1/4-20UNC	2950
2″	38.1	142	96	204	71.0	25.4	38.1	1/4-20UNC	4450

四、三通不锈钢球阀T型主要尺寸、单位mm：

SIZE	d	L	H	D1	B	F	G	W1	W2	h	重量WT（g）
1/2″	12.7	75	59	126	71.0	335	375	22.4	35.0	10-24UNC	550
3/4″	16	85	64	126	81.5	390	425	22.4	35.0	10-24UNC	725
1″	20	100	80	145	102.0	505	515	22.4	35.0	10-24UNC	1000
11/4″	25	115	90	145	108.5	510	575	25.4	38.1	10-24UNC	2000
11/2″	32	125	96	204	121.0	580	630	25.4	38.1	1/4-20UNC	3000
2″	38.1	148	106	204	138.5	655	730	25.4	38.1	1/4-20UNC	4650

订货须知：
一、①三通不锈钢球阀产品名称与型号②三通不锈钢球阀口径③三通不锈钢球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的三通不锈钢球阀型号，请按三通不锈钢球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
