Q947F电动固定球阀

- 产品型号:
- Q947F
- 产品口径:
- 32-1200mm
- 产品压力:
- 1.6-6.4Mpa
- 产品材质:
- 铸铁碳钢不锈钢
联系我们

产品说明

一、产品Q947型电动球阀详细资料：

Q947型电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。
执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

二、电动球阀规格参数：

执行机构技术参数		阀体参数
电源	AC380/220V	公称通径	DN50～1200mm
动作范围	0～90° 0～360°	泄漏量	软密封:零泄漏	硬密封:≤额定流量的10-5
动作时间	15秒/30秒/60秒	执行机构	可另配PSQ、HQ、UNIC、361RS 等系列电子式电动执行机构
保护装置	过热保护	流量特性	快开特性
环境温度	-30°～60°	可调范围	250:1	350:1
手动操作	同附带手柄操作	基本误差	±1%
限位	电气、机械二重限位	死区	≤1%
防护等级	相当于IP-65	回差	≤1%
位置测量	可选装开关或电位计	适用温度	密封面
进线接口	PE1/2〞进线线锁	适用温度	PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

CH系列执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的精确定位，同时输出4～20mADC的位置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术，对DCS/PLC规范设计而成，集信号采集、处理、反馈、控制于一体。采用独创的电子制动电路并附加机械阻尼装置消除惯性，可瞬时停机，定位时无振荡，定位精度可达0.3%以上。可控硅输出，动作时间快，输出稳定，可靠性高。体积小，轻便宜人，性能可靠，配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品，环保，轻工，石油，造纸，化工，教学和科研设备，电力等行业的工业控制系数。

Q47型固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。
本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。
全通径：阀门流量孔径与管线内径一致，以便管线清扫。

三、执行标准 Administer Standard：

设计与制造 Design and Manufacture	结构长度 Face To Face	法兰尺寸 Flange Dimension	压力-温度 Pressure Temperature Lating	试验-检验 Inspection And Test
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

四、压力试验 Pressure Test：

公称压力NominalPressure	1.6	2.5	4.0
强度试验Shell Test	2.4	3.8	6.0
水密封试验Water Seal Test	1.8	2.8	4.4
气密封试验Air Seal Test	0.4-0.7

五、主要零件材料及性能 Main Part Materials and Property：

阀体Body	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球体阀杆Ball Stem	2Cr13	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
阀座Seat	聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片Shim	聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座Stem Seat	聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料Packing	聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
填料压盖Gland	WCB	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
温度Temperature	-29～150(聚四氟乙烯 PTFE) -29～200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29～300(对位聚笨 PPL)
介质Medium	水蒸汽油品Water steam Oil goods	硝酸类 Nitric Acid		强氧化介质strongey oxidable medium	醋酸类 Acetic Acid		尿素类 Urea

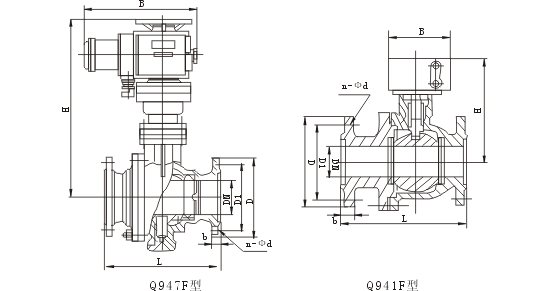

六、凯斯特阀门电动固定式球阀规格主要尺寸 Size Main Dimensions：

1.6MPa	DN	L	D	D1	D2	b	n-φd	H0	H1	H2
凸面法兰 RF Q947F 16C 16P 16R	32	140	135	100	78	16	4-18	30	-	-
	40	165	145	110	85	16	4-18	32	-	-
	50	178	160	125	100	16	4-18	43	-	-
	65	190	180	145	120	18	4-18	70	-	-
	80	203	195	160	135	20	8-18	110	-	-
	100	305	215	180	155	20	8-18	150	-	-
	125	356	245	210	185	22	8-18	200	-	-
	150	394	280	240	210	24	8-23	230	-	-
	200	457	335	295	265	26	12-23	260	-	-
	250	533	405	355	320	30	12-25	283	-	-
	300	610	460	410	375	30	12-25	380	-	-
	350	686	520	470	435	34	16-25	425	-	-
	400	762	580	525	485	36	16-30	492	-	-
	500	914	705	650	608	44	20-34	555	-	-
	600	1067	840	770	718	48	20-41	675	-	-
	700	1245	910	940	788	50	24-41	850	-	-

七、凯斯特阀门电动固定式球阀规格主要尺寸 Size Main Dimensions：

2.5MPa	DN	L	D	D1	D2	b	n-φd	H0	H1	H2
凸面法兰 RF Q947F 25 25P 25R	32	180	135	100	78	18	4-18	30	-	-
	40	190	145	110	85	18	4-18	32	-	-
	50	216	160	125	100	20	4-18	43	-	-
	65	241	180	145	120	22	8-18	70	-	-
	80	283	195	160	135	22	8-18	110	-	-
	100	305	230	190	160	24	8-23	150	-	-
	125	381	270	220	188	28	8-25	200	-	-
	150	403	300	250	218	30	8-25	230	-	-
	200	502	360	310	278	34	12-25	260	-	-
	250	568	425	370	332	36	12-30	283	-	-
	300	648	485	430	390	40	16-30	380	-	-
	350	762	550	490	448	44	16-34	425	-	-
	400	838	610	550	505	48	16-34	492	-	-
	500	991	730	660	610	52	20-41	555	-	-
	600	1143	840	770	718	56	20-41	675	-	-
	700	1346	955	875	815	60	24-48	850	-	-

八、凯斯特阀门电动固定式球阀规格主要尺寸 Size Main Dimensions：

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H0	H1	H2
凸凹法兰 RF Q947F 40 40P 40R	32	180	135	100	78	66	18	4-18	30	-	-
	40	190	145	110	85	76	18	4-18	32	-	-
	50	216	160	125	100	88	20	4-18	43	-	-
	65	241	180	145	120	110	22	8-18	70	-	-
	80	283	195	160	135	121	22	8-18	110	-	-
	100	305	230	190	160	150	24	8-23	150	-	-
	125	381	270	220	188	176	28	8-25	200	-	-
	150	403	300	250	218	204	30	8-25	230	-	-
	200	502	375	320	282	260	38	12-30	260	-	-
	250	568	445	385	345	313	42	12-34	283	-	-
	300	648	510	450	408	364	46	16-34	380	-	-
	350	762	570	510	465	422	52	16-34	425	-	-
	400	838	655	585	535	474	58	16-41	492	-	-
	500	991	755	670	612	576	62	20-48	555	-	-
	600	1143	890	795	730	678	62	20-54	675	-	-
	700	1346	995	900	835	768	68	24-54	850	-

订货须知：
一、①电动固定式球阀产品名称与型号②电动固定式球阀口径③电动固定式球阀是否带附件以便我们的为您正确选型。二、若已经由设计单位选定凯斯特公司的电动固定式球阀型号，请按电动固定式球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
