EG41W/F不锈钢隔膜阀

- 产品型号:
- EG41W/F
- 产品口径:
- 15-400mm
- 产品压力:
- 0.25~1.6MPa
- 产品材质:
- 不锈钢
联系我们

产品说明

一、产品[EG41W/F不锈钢隔膜阀]的详细资料：

产品型号：EG41W/F

产品名称：不锈钢隔膜阀

产品特点：隔膜阀是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。
　　1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。
　　2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。
　　3、隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。
　　4.一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中，也不宜在较高压力的管路中使用.

设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG11W

产品用途：本阀专用于控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用。
适用温度：≤120℃、≤150℃(按照隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6

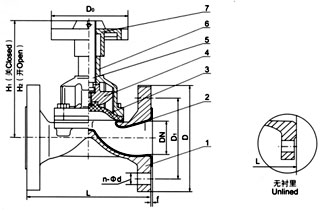

部件列表：1．阀体　2．隔膜　3．阀瓣　4．阀杆　5．阀盖　6、手轮

二、主要性能规范:

工作温度	适用介质
≤85℃	空气、水

三、主要零件的材料：

名称	材料
阀体	铸铁、不锈钢、球铁
阀盖	不锈钢
阀瓣	不锈钢
手轮	铸铁
隔膜	天然胶、乙丙胶等
阀杆	不锈钢

四、测试：

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

五、不锈钢衬胶隔膜阀主要尺寸参数：

公称通径		公称压力	L mm	D mm/in	D1 mm/in	n-Φd in	F mm
DN	NPS	公称压力	L mm	D mm/in	D1 mm/in	n-Φd in	F mm
15	1/2	150	108/125	89/31/2	60.5/23/8	4-5/8	2
20	3/4		117/135	98/37/8	70/23/4	4-5/8	2
25	1		127/145	108/41/4	79.5/31/8	4-5/8	2
32	11/4		146/160	117/45/8	89/31/2	4-5/8	2
40	11/2		159/180	127/5	98.5/37/8	4-5/8	2
50	2		190/210	152/6	120.5/43/4	4-3/4	2
65	21/2		216/250	178/7	139.5/51/2	4-3/4	2
80	3		254/300	190/71/2	152.5/6	4-3/4	2
100	4		305/350	229/9	1901.5/71/2	4-3/4	2
125	5		356/400	254/10	216/81/2	8-7/8	2
150	6		406/460	279/11	241.5/91/2	8-7/8	2
200	8		521/570	343/131/2	298.5/113/4	8-7/8	2
250	10		635/680	406/16	362/141/4	12-1	2
300	12		749/790	483/19	432/17	12-1	2
350	14		787/900	533/21	476/183/4	12-11/8	2
400	16		914/1000	597/231/2	540/211/4	16-11/8	2

订货须知：
一、①不锈钢衬胶隔膜阀产品名称与型号②不锈钢衬胶隔膜阀口径③不锈钢衬胶隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的不锈钢衬胶隔膜阀型号，请按不锈钢衬胶隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
