Q946F不锈钢电动四通换向球阀

- 产品型号:
- Q946F
- 产品口径:
- 15-200mm
- 产品压力:
- 1.0-6.4Mpa
- 产品材质:
- 铸铁碳钢不锈钢
联系我们

产品说明

一、Q946F不锈钢电动四通换向球阀详细资料:

型号：Q946F四通球阀
产品说明：不锈钢电动四通换向球阀为X形垂直通道的球阀，它的特点是球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90时，能使相邻的两个通道实现两两互通。

优点: 1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开　　关位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设的场所

1.本阀门系列可配置多种驱动装置：

2.四通球阀介质流向原理：

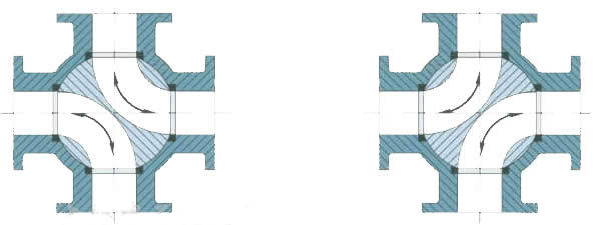

如图所示，“LL’’型四通球阀只需操作板手或执行器将球体转动90’，可同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。

二、主要零件材质

零件名称	材质
零件名称	GB	ASTM
阀体、阀盖	WCB	A216-WCB
密封圈	PTFE、对位聚苯	PTFE、对位聚苯
球体	1Cr18Ni9Ti	SS 304
阀座、阀杆	2Cr13	A246-416
双头螺柱	35CrMoA	A193-B7

三、主要性能规范：

公称压力 PN(MPa)		试验压力
		壳体	高压液密封	低压气密封
1.6		2.4	1.76	0.6
2.5		3.75	2.75
4.0		6.0	4.4
CLASS150		3.O	2.2
适用工况	适用介质		水、油品、气等非腐蚀介质和酸碱腐蚀介质
	适用温度		-28-350℃
应用规范	连接法兰		JB79-59、GB9113、HG20592-97、ANSI B16.5
	检验试验		GB9/T 9092-99、API 598
其余制造规范均按本厂标准

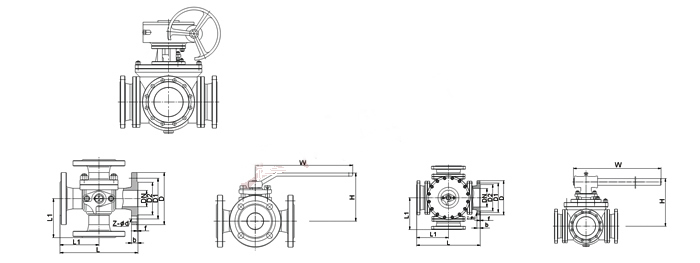

四、不锈钢电动四通换向球阀主要外型与连接尺寸表Form of Main Types and Connecting Dimension：

公称压力或压力级	主要尺寸	公称通径
公称压力或压力级	主要尺寸	15/1/2″	20/3/4″	25/1″	32/11/4″	40/11/2″	50/2″	65/21/2″	80/3″	100/4″	125/5″	150/6″	200/8″
PN1.6MFb	L	150	150	180	200	220	240	260	280	320	380	440	550
PN2.5MFh	L1	75	75	90	100	110	120	130	140	160	190	220	275
PN4.0MFb	H	90	90	102	115	135	140	155	185	210	275	305	335
CLASS150	W	140	140	155	250	250	350	350	420	700	1000	1300	1800
其余的法兰尺寸请参阅样本 <主要外型及连接尺寸表>

订货须知：
一、①不锈钢电动四通换向球阀产品名称与型号②不锈钢电动四通换向球阀口径③不锈钢电动四通换向球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的不锈钢电动四通换向球阀型号，请按不锈钢电动四通换向球阀号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们凯斯特的阀门专家为您审核把关。
