二、HQ精小型电动执行器主要性能参数:
主要性能参数 |
HQ精小型电动执行器型号 |
||||||||
HQ-05 |
HQ-10 |
HQ-15 |
HQ-20 |
HQ-40 |
HQ-50 |
HQ-60 |
HQ-100 |
HQ-200 |
|
输出扭矩 |
50N.M |
100N.M |
150N.M |
250N.M |
400N.M |
500N.M |
600N.M |
1000N.M |
2000N.M |
90°动作时间 |
20S |
30S/60S |
30S/60S |
30S/60S |
30S/60S |
30S/60S |
45S |
50S |
100S |
回装角度范围 |
0~360° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
0~90° |
电机功率 |
15W |
25W |
35W |
45W |
60W |
90W |
90W |
120W |
120W |
整机重量 |
2.6KG |
3.7KG |
4.2KG |
6.7KG |
7.2KG |
7.3KG |
7.8KG |
11.2KG |
11.3KG |
执行电源 |
AC110V AC220V AC380V DC24V AC24V |
||||||||
绝缘电阻 |
100M/500VDC |
||||||||
耐压等级 |
1500VAC 1分钟 |
||||||||
安装方位 |
360°任意角度安装 |
||||||||
电气接口 |
G1/2 防水电缆接头、电源线、信号线各一根 |
||||||||
环境温度 |
-30°C~+60°C |
||||||||
控制类型 |
开关型、无源触点型、阀位信号反馈型、智能调节型 |

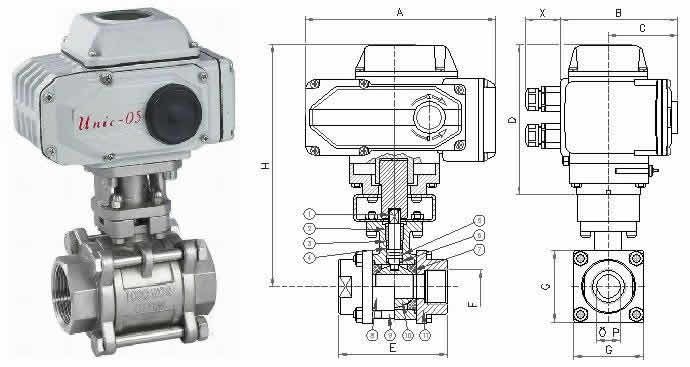

阀门材料
|
|||
1) 轴 Shaft
|
不锈钢 ANSI316
|
1.4401
|
UNIX5CrNiMo 17 12
|
2) 防松螺母 Lock nut
|
不锈钢 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
3) 压紧环型螺母 Gland nut ring
|
不锈钢 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
4) 顶部密封环 至p tight ring
|
聚四氯乙烯 P.T.F.E.
|
|
|
5) O环 O-Ring
|
氟橡胶 VITON
|
|
|
6) 垫圈 Washer
|
聚四氯乙烯 P.T.F.E.
|
|
|
7) 密封圈 Seals
|
聚四氯乙烯 P.T.F.E.
|
|
|
8) 阀体 Body
|
不锈钢 ANSI316
|
1.4408
|
|
9) 螺钉 Screws
|
不锈钢 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
10) 球体 Ball
|
不锈钢 ANSI316
|
1.4401
|
UNIX5CrNiMo 17 12
|
11) 端部 End
|
不锈钢 ANSI316
|
1.4408
|
|
DN
|
mm.
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
内螺纹尺寸
|
GAS
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1"1/4
|
1"1/2
|
2"
|
通径
|
mm.
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
A
|
mm.
|
207,5
|
207,5
|
207,5
|
207,5
|
207,5
|
256,5
|
256,5
|
B
|
mm.
|
122,5
|
122,5
|
122,5
|
122,5
|
122,5
|
156,5
|
156,5
|
C
|
mm.
|
68
|
68
|
68
|
68
|
68
|
94
|
94
|
D
|
mm.
|
163,5
|
163,5
|
163,5
|
163,5
|
163,5
|
185
|
185
|
X
|
mm.
|
44
|
44
|
44
|
44
|
44
|
44
|
44
|
E
|
mm.
|
70
|
70
|
80
|
90
|
100
|
114
|
136
|
G
|
mm.
|
40
|
40
|
45
|
60
|
70
|
80
|
90
|
H
|
mm.
|
245
|
245
|
248,5
|
255
|
260
|
299
|
307
|
T. of cycle 50/60 Hz
|
s.
|
15 /12,5
|
15 /12,5
|
15 /12,5
|
15 /12,5
|
15 /12,5
|
15 /12,5
|
15 /12,5
|
重量
|
Kg.
|
5,9
|
5,9
|
6
|
6,6
|
7
|
12,9
|
14
|
订货须知:
一、①不锈钢三片式电动球阀产品名称与型号②不锈钢三片式电动球阀口径③不锈钢三片式电动球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的不锈钢三片式电动球阀型号,请按不锈钢三片式电动球阀号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们凯斯特的阀门专家为您审核把关。
