GQ947Y电动轨道球阀

- 产品型号:
- GQ947Y
- 产品口径:
- 15-600mm
- 产品压力:
- 1.6-6.4Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、GQ947Y电动轨道球阀的详细资料：

产品名: GQ947Y电动轨道球阀
型号: GQ947Y
口径: 1/2＂～24＂mm
压力: 1.6~4.0MPa
材质: WCB 304 316

GQ947Y电动轨道球阀是新型实用产品，具有旋转球芯90度摆切断的一种高科技型球阀。国内目前所用O型球阀均是在给定预紧力下球芯与阀座摩擦进行开与关，经常导致密封面损坏，阀门泄漏和卡死现象，轨电动轨道球阀是针对上述常见缺陷进行更新设计使球芯旋转90度再开关的新型球阀，电动轨道球阀能使密封面无摩擦结合，达到无泄漏的安全目的，并大大提高了阀门的使用寿命。

产品特点：1、启闭无磨擦。这一功能完全解决了传统阀门因密封面之间相互磨擦而影响密封的部问题。 2、上装式结构。对装在管道上的阀门可直接在线检查与维修。能有效减少装置停车，降低生产成本。 3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。 4、低扭矩设计。特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松起闭。 5、楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上面密封。使阀门的密封性能不受管线压差的影响，在各种工况下密封性能都有有靠保征。 6、密封面的自洁洁构。当球体倾离阀座时，管线中的流体会沿球体密封面成360°均匀通过。不仅消除了高速流体对阀座局部的冲刷，也冲走了密封存面上的聚积物，达到自清洁的目的

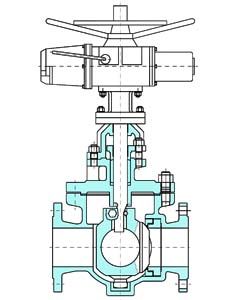

工作原理：
1、当阀门外于全开位置时，顺时针转动手轮，在阀杆螺母与止推轴承配合下，阀杆开始下降并带动球体开始旋动。
2、连续转达动手轮，阀杆上的精密螺旋曲线槽轨道，与嵌于其内的导向销相互作用，带动球体随阀杆不停的按顺时针方向转动
3、当阀门将在关闭时，阀杆带动阀球在与阀座密封面完全无磨擦的情况下旋转了90°。
4、继续转达动手轮，再次下降的阀杆会机械地压球体，使球体与阀座紧密接触。从而达到密封效果。
5、当阀门处于全关位置时逆时针转动手轮。在阀杆螺母与止推轴承配合下，阀杆开始上升，并带动球体开始旋转。
6、连续转动手轮、阀杆会在向上升的同时带动球体倾离阀座。
7、当阀门将要开启时，阀杆上的精密螺旋曲线槽轨道与嵌于其内的导向销相互作用带动球体在与阀座密封面完全无磨擦的情况下不停的按逆时针方向转动。
8、继续转动手轮，当阀杆升到极限位置时，此时球也已随阀杆倒转了90°。阀门已处于全开位置。

二、主要技术参数

阀体

公称通径DN(mm)	32	40	50	65	80	100	125	150	200	250	300	350	400	500	600	700
公称压力 MPa	1.6、2.5、4.0、6.4
转角范围（゜）	90
固有流量特性	快开
介质温度（℃）	-60～450
泄漏量	Ⅴ 级

阀内件

阀芯形式	O型固定球型阀芯
流量特性	近似快开型

三、执行机构

输出转速：18-192转/分	输出转矩：34-3000牛顿米
额定转矩误差：±10%	死区：0.1%-9.9%
可调输出额定负载下启动频率：60次/小时	输入信号：4-20mA/100Ω，2-100 mA/100Ω，DC24V开关量。
供电电源：380±10%VAC，50Hz	相对湿度：≤95%
环境温度：-30℃＋70℃	防护等级：IP68 输入输出通道均采用光电隔离

注：如需详细执行器参数，请进入电动执行器页面进行查阅。

四、GQ947H轨道球阀主要零件材料

零件名称	材料
阀体	WCB	ZG1Cr5Mo	18-8CrNi	18-12CrNiMo
阀盖	WCB	ZG1Cr5Mo	18-8CrNi	18-12CrNiMo
阀杆	2Cr13	38CrMoA1	1Cr18Ni9Ti	1Cr18NiMo2aTi
球体	WCB+HCr	1Cr5Mo	18-8CrNi	18-12CrNiMo
阀座	PTFE/13Cr/CrNi SS+STELLITE
螺柱	B7/35CrMoA		1Cr17Ni2
螺母	2H/45		2Cr13
填料	PTFE/增强柔性石墨

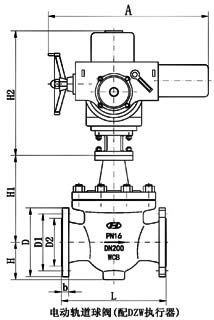

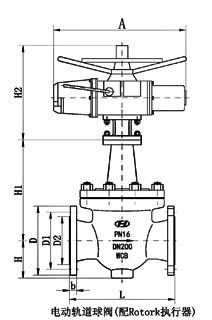

五、GQ947型PN1.6MPa～2.5MPa主要连接尺寸

公称通经DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1200	1250	1450
H1	220	230	240	260	307	360	410	483	512	543	581	617	672	723	758	791	828	870	940
H2	450	486	525	550	610	640	640	675	710	740	820	905	955	990	1050	1100	1270	1450
H3	415	455	500	535	580	605	640	675	710	740	820	905	955	990	1050	1100	1270	1450
H4	370	400	440	460	480	500	550	600	650	713	760	820	875	930	962	1020	1285	1625

六、GQ947型PN4.0MPa主要连接尺寸

公称通经DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1200	1250	1450
H1	230	240	260	280	320	360	436	492	527	607	649	701	750	750	790	832	875	910	980
H2	486	525	550	610	640	640	675	710	740	820	905	955	990	1050	1100	1270	1450
H3	455	500	535	580	605	640	675	710	740	820	905	955	990	1050	1100	1270	1450
H4	400	440	460	480	500	550	600	650	713	777	835	890	950	980	1040	1305	1650

七、GQ947型PN4.0PMPa主要连接尺寸

公称通经DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500	600
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1250	1450
H1	240	260	280	300	329	365	450	509	541	663	725	781	790	806	821	858	898	1020
H2	525	550	610	640	640	675	710	740	820	905	955	990	1050	1100	1270	1450
H3	500	535	580	605	605	620	640	685	735	850	900	920	1100	1250	1340	1555
H4	440	460	480	500	550	600	650	713	777	835	890	950	980	1040	1305	1650

订货须知：
一、①GQ947Y电动轨道球阀产品名称与型号②GQ947Y电动轨道球阀口径③GQ947Y电动轨道球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的GQ947Y电动轨道球阀型号，请按GQ947Y电动轨道球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
