Q671F气动对夹球阀

- 产品型号:
- Q671F
- 产品口径:
- 10-300mm
- 产品压力:
- 1.0-2.5Mpa
- 产品材质:
- 碳钢不锈钢
联系我们

产品说明

一、Q671F气动对夹球阀]的详细资料

气动对夹球阀型号：Q671F

气动对夹球阀名称：气动对夹球阀

气动对夹球阀特点：气动对夹球阀气动超短型球阀,气动球阀,超短型球阀

Q671气动对夹球阀是气动球阀中的一种，是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。Q671气动球阀由气动双活塞齿轮齿条执行器和超短法兰距球阀组合而成，阀体部分同“1”电动球阀阀体一样。气动活塞执行机构分有弹簧式和无弹簧式两种。故障下要求阀全开或关闭时配有弹簧式（靠弹簧的恢复张力复位），故障下要求保位时，配无弹簧式。它主要由缸体、弹簧、活塞、活塞杆、前后缸盖、齿条、输出轴等零部件组成。对两位开关阀，需配电磁阀以及行程开关等；对比例式调节阀，需配定位器。

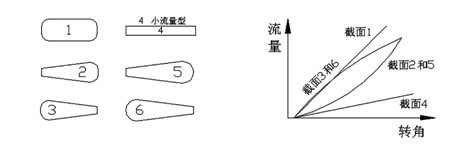

流道的几种典型截面形状及流量特性示意图

阀体采用整体式结构。通过精密的加工和装配，球芯由一端装入后，旋紧压环，使两软密封阀座与球芯保持良好的接触和密封。同时，压环内垫也实现良好的密封，使阀门工作的泄漏为零。由于采用整体式结构的阀体，所以该阀实现了超短法兰距，整机重量大大降低，仅为同类普通球阀的50%左右。

特点及用途
该薄型球阀是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。
它采用直连方式执行机构连接，具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。

二、性能规范

公称通径DN（mm）		15-150
公称压力PN(MPa)		1.6			2.5
公称压力 PS(MPa)	强度试验	2.4			3.75
	密封试验	1.76			2.75
材料材料代号		C	P		R
主要零件	阀体	WCB	ZG1Cr 18Ni 9Ti		ZG0Cr 18Ni 12Mo2Ti
	球体	WCB	ZG1Cr 18Ni 9Ti		ZG0Cr 18Ni 12Mo2Ti
	阀杆	2Cr13	1Cr 18Ni 9Ti		0Cr 18Ni 12Mo2Ti
	密封圈	增强聚四氟乙烯对位聚苯
	填料	聚四氟乙烯柔性石墨
适用工况	适用介质	水、蒸汽、油品	硝酸类		醋酸类
	适用温度	-28℃ - 250℃
执行器	型号	DA/SR系列、GTD/GTE系列、QGSY系列等
	气源压力	0.4-0.7MPa
执行标准		设计制造	结构长度	法兰尺寸	压力温度	试验检验
		GB12237	GB12221	GB9113	GB9131	GB13927

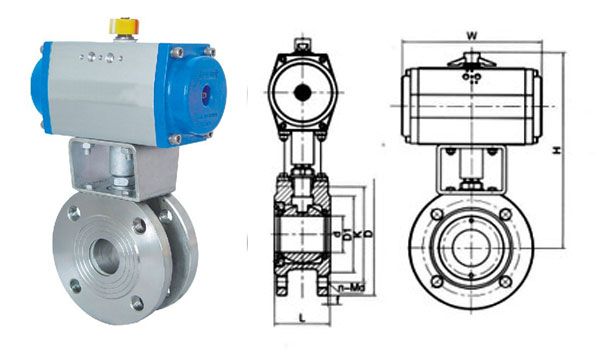

三、气动超短型球阀主要外形和连接尺寸

Q671F-16
通径DN		d	L	D	K	D1	n-Md	f	H	W
mm	in	d	L	D	K	D1	n-Md	f	H	W
10	3/8″	10	32	85	60	38	4-M12	2	165	104
15	1/2″	14	35	90	65	46	4-M12	2	180	140
20	3/4″	19	38	100	75	56	4-M12	2	185	140
25	1″	24	42	110	85	65	4-M12	2	190	140
32	1 1/4″	29	50	130	100	76	4-M16	3	205	164
40	1 1/2″	38	60	145	110	84	4-M16	3	220	164
50	2″	48	70	160	125	99	4-M16	3	255	190
65	2 1/2″	64	95	180	145	118	4-M16	3	280	210
80	3″	76	118	195	160	132	8-M16	3	330	247
100	4″	95	140	215	180	156	8-M16	3	370	276
125	5″	118	195	245	210	184	8-M16	3	460	348
150	6″	150	260	280	240	211	8-M20	3	540	378
200	8″	200	350	335	295	266	12-M20	3	670	432

四、气动超短型球阀主要外形和连接尺寸：

Q671F-16P
通径DN		d	L	D	K	D1	n-Md	f	H	W
mm	in	d	L	D	K	D1	n-Md	f	H	W
10	3/8″	10	32	85	60	38	4-M12	2	165	104
15	1/2″	14	35	90	65	46	4-M12	2	180	140
20	3/4″	19	38	100	75	56	4-M12	2	185	140
25	1″	24	42	110	85	65	4-M12	2	190	140
32	1 1/4″	29	50	130	100	76	4-M16	3	205	164
40	1 1/2″	38	60	145	110	84	4-M16	3	220	164
50	2″	48	70	160	125	99	4-M16	3	255	190
65	2 1/2″	64	95	180	145	118	8-M16	3	280	210
80	3″	76	118	195	160	132	8-M16	3	330	247
100	4″	95	140	215	180	156	8-M20	3	370	276
125	5″	118	195	245	210	184	8-M24	3	460	348
150	6″	150	260	280	240	211	8-M24	3	540	378
200	8″	200	350	335	295	274	8-M24	3	670	432

结构长度：Q/OLF002-88
法兰标准：JB亦可按GB9113、ANSI B16.5 JIS B2212
