设计依据 |
API、ANSI标准 |
|
|
设计依 |
API 6D、ANSI B16.3 |
|
|
结构长度 |
法兰连接 |
API 6D、ANSI B16.10 |
|
连接法兰尺寸 |
ANSI B16.5 |
|
|
试验和检验 |
API 6D、API598 |
|

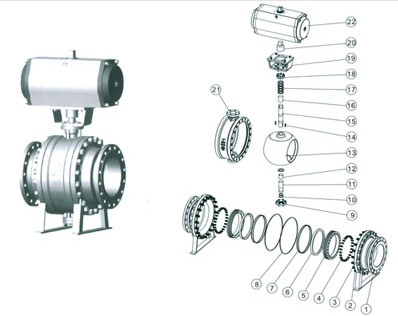

主要零件材质：
|
序号
|
零件名称
|
材质
|
||
|
C
|
D
|
R
|
||
|
1
|
左右阀体
|
A216-WCB
|
A351-CF8
|
A351-CF8M
|
|
2
|
螺柱
|
A193-B7
|
A276304
|
A276316
|
|
3
|
螺母
|
A1942H
|
A276304
|
A276316
|
|
4
|
弹簧
|
YB/T5104
60Si2M0 |
YBD(T)11
1Cr18Ni9 |
YBD(T)11
0Cr18Ni12Mo2 |
|
5
|
阀座
|
A182-A105
|
A276304
|
A276316
|
|
6
|
密封圈
|
PTFE
|
PTFE
|
PTFE
|
|
7
|
O形圈
|
橡胶
|
橡胶
|
橡胶
|
|
8
|
垫片
|
PTFE
|
PTFE
|
PTFE
|
|
9
|
法兰
|
A216-WCB
|
A351-CF8
|
A351-CF8M
|
|
10
|
垫片
|
PTFE
|
PTFE
|
PTFE
|
|
11
|
下阀杆
|
A276-410
|
A276304
|
A276-316
|
|
12
|
衬套
|
PTFE
|
PTFE
|
PTFE
|
|
13
|
球体
|
A182-F304
|
A182-F304
|
A182-F316
|
|
14
|
键
|
A1SIC1045
|
A276304
|
A276-316
|
|
15
|
阀杆
|
A276410
|
A276304
|
A276316
|
|
16
|
衬套
|
PTFE
|
PTFE
|
PTFE
|
|
17
|
填料
|
PTFE
|
PTFE
|
PTFE
|
|
18
|
填料压盖
|
A216-WCB
|
A276304
|
A276316
|
|
19
|
连接套
|
A182-A105
|
A276-304
|
A276304
|
|
20
|
支架
|
A216-WCB
|
A276304
|
A276304
|
|
21
|
阀体
|
A216-WCB
|
A351-CF8
|
A351-CF8
|
|
22
|
气动执行器
|
|||
|
通径
|
外形尺寸
|
连接尺寸
|
连接尺寸
|
双作用
执行器 |
|||||||||||||
|
DN
|
in
|
L
|
L1
|
H
|
D
|
D1
|
D2
|
C
|
f
|
n-φd
|
D
|
D1
|
D2
|
C
|
f
|
n-φd
|
|
|
50
|
2
|
178
|
190
|
260
|
155
|
120
|
100
|
16
|
2
|
4-φ19
|
152
|
120.6
|
92
|
15.8
|
1.6
|
4-φ19
|
GTD80
|
|
65
|
21/2
|
190
|
210
|
293
|
175
|
140
|
120
|
18
|
2
|
4-φ19
|
178
|
139.7
|
105
|
17.6
|
1.6
|
4-φ19
|
GTD90
|
|
80
|
3
|
203
|
247
|
323
|
185
|
150
|
130
|
18
|
2
|
8-φ19
|
190
|
152.4
|
127
|
19.1
|
1.6
|
4-φ19
|
GTD100
|
|
100
|
4
|
229
|
276
|
382
|
210
|
175
|
155
|
18
|
2
|
8-φ19
|
229
|
190.5
|
157
|
23.9
|
1.6
|
8-φ19
|
GTD115
|
|
125
|
5
|
356
|
348
|
468
|
250
|
210
|
185
|
20
|
2
|
8-φ23
|
254
|
216
|
186
|
23.9
|
1.6
|
8-φ22
|
GTD145
|
|
150
|
6
|
394
|
378
|
510
|
280
|
240
|
215
|
22
|
2
|
8-φ23
|
279
|
241.3
|
216
|
25.4
|
1.6
|
8-φ22
|
GTD160
|
|
200
|
8
|
457
|
524
|
655
|
330
|
290
|
265
|
22
|
2
|
12-φ23
|
343
|
298.5
|
270
|
28.6
|
1.6
|
8-φ22
|
GTD210
|
|
250
|
10
|
533
|
645
|
847
|
400
|
355
|
325
|
24
|
2
|
12-φ25
|
406
|
362
|
324
|
30.2
|
1.6
|
12-φ25
|
GTD255
|
|
300
|
12
|
610
|
715
|
980
|
445
|
400
|
370
|
24
|
3
|
16-φ25
|
483
|
432
|
381
|
31.8
|
1.6
|
12-φ25
|
GTD300
|
|
350
|
14
|
686
|
795
|
1085
|
490
|
445
|
415
|
26
|
3
|
16-φ25
|
533
|
476
|
413
|
35
|
1.6
|
12-φ29
|
GTD350
|
|
400
|
16
|
762
|
1860
|
1215
|
560
|
510
|
475
|
28
|
3
|
16-φ27
|
597
|
539.5
|
470
|
36.6
|
1.6
|
16-φ29
|
AW35
|
|
500
|
20
|
991
|
1860
|
1385
|
675
|
620
|
585
|
30
|
3
|
20-φ27
|
698
|
635
|
584
|
42.9
|
1.6
|
20-φ32
|
AW40
|

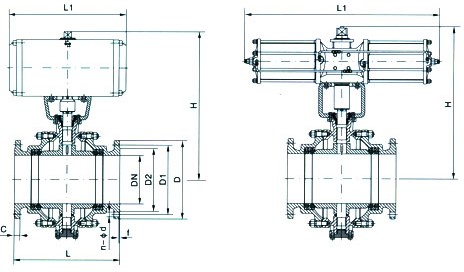

主要连接尺寸：Q647(F、N、P)-20K、C1ass300
|
通径
|
外形尺寸
|
连接尺寸
|
连接尺寸
|
双作用执行器
|
|||||||||||||
|
DN
|
in
|
L
|
L1
|
H
|
D
|
D1
|
D2
|
C
|
f
|
n-φd
|
D
|
D1
|
D2
|
C
|
f
|
n-φd
|
|
|
50
|
2
|
216
|
210
|
270
|
155
|
120
|
100
|
28
|
2
|
8-φ19
|
165
|
127
|
92
|
22.3
|
1.6
|
8-φ19
|
GTD90
|
|
65
|
21/2
|
241
|
247
|
309
|
175
|
140
|
120
|
20
|
2
|
8-φ19
|
190
|
149.2
|
105
|
25.4
|
1.6
|
8-φ22
|
GTD100
|
|
80
|
3
|
283
|
276
|
344
|
200
|
160
|
135
|
22
|
2
|
8-φ23
|
210
|
168.3
|
127
|
28.6
|
1.6
|
8-φ22
|
GTD115
|
|
100
|
4
|
305
|
348
|
421
|
225
|
185
|
160
|
24
|
2
|
8-φ23
|
254
|
200
|
157
|
31.8
|
1.6
|
8-φ22
|
GTD145
|
|
125
|
5
|
381
|
378
|
485
|
270
|
225
|
195
|
26
|
2
|
8-φ25
|
279
|
234.9
|
186
|
35
|
1.6
|
8-φ22
|
GTD160
|
|
150
|
6
|
403
|
432
|
559
|
305
|
260
|
230
|
28
|
2
|
12-φ25
|
318
|
269.9
|
216
|
36.6
|
1.6
|
12-φ22
|
GTD190
|
|
200
|
8
|
502
|
524
|
655
|
350
|
305
|
275
|
30
|
2
|
12-φ25
|
381
|
330.2
|
270
|
41.3
|
1.6
|
12-φ25
|
GTD210
|
|
250
|
10
|
568
|
648
|
847
|
430
|
380
|
345
|
34
|
2
|
12-φ27
|
444
|
387.5
|
324
|
47.7
|
1.6
|
16-φ29
|
GTD255
|
|
300
|
12
|
648
|
715
|
980
|
480
|
430
|
395
|
35
|
3
|
16-φ27
|
521
|
451
|
381
|
50.8
|
1.6
|
12-φ32
|
GTD300
|
|
350
|
14
|
762
|
795
|
1085
|
540
|
480
|
440
|
40
|
3
|
16-φ33
|
584
|
514.5
|
413
|
54
|
1.6
|
20-φ32
|
GTD350
|
|
400
|
16
|
838
|
1860
|
1215
|
605
|
540
|
495
|
46
|
3
|
16-φ33
|
648
|
571.5
|
470
|
57.2
|
1.6
|
20-φ35
|
AW35
|
|
500
|
20
|
991
|
1860
|
1385
|
730
|
660
|
615
|
50
|
3
|
20-φ33
|
775
|
686
|
584
|
63.5
|
1.6
|
24-φ35
|
AW40
|
主要连接尺寸：Q647(F、N、P)-C1ass400
|
通径
|
外形尺寸
|
连接尺寸
|
双作用执行器
|
||||||||
|
DN
|
in
|
L
|
L1
|
H
|
D
|
D1
|
D2
|
C
|
f
|
n-φd
|
|
|
50
|
2
|
292
|
247
|
286
|
165
|
127
|
92
|
25.4
|
6.4
|
8-φ19
|
GTD100
|
|
65
|
21/2
|
330
|
276
|
330
|
190
|
149.2
|
105
|
28.6
|
6.4
|
8-φ22
|
GTD115
|
|
80
|
3
|
356
|
308
|
349
|
210
|
168.3
|
127
|
31.8
|
6.4
|
8-φ22
|
GTD125
|
|
100
|
4
|
406
|
348
|
421
|
254
|
200
|
157
|
35
|
6.4
|
8-φ26
|
GTD145
|
|
125
|
5
|
457
|
378
|
485
|
279
|
234.9
|
186
|
38.2
|
6.4
|
8-φ26
|
GTD160
|
|
150
|
6
|
495
|
524
|
582
|
318
|
269.9
|
216
|
41.3
|
6.4
|
12-φ26
|
GTD210
|
|
200
|
8
|
597
|
648
|
702
|
381
|
330.2
|
270
|
47.6
|
6.4
|
12-φ29
|
GTD255
|
|
250
|
10
|
673
|
715
|
895
|
445
|
387.3
|
324
|
54
|
6.4
|
16-φ32
|
GTD300
|
|
300
|
12
|
762
|
795
|
1040
|
520
|
450.8
|
381
|
57.5
|
6.4
|
12-φ35
|
GTD350
|
|
350
|
14
|
826
|
1860
|
1170
|
585
|
514.3
|
413
|
60.5
|
6.4
|
20-φ35
|
AW35
|
|
400
|
16
|
902
|
1860
|
1215
|
650
|
571.5
|
470
|
63.5
|
6.4
|
20-φ39
|
AW40
|
|
500
|
20
|
1054
|
775
|
685.8
|
584
|
70
|
6.4
|
24-φ42
|
AW50
|
||
订货须知：
一、①Q647气动美标球阀产品名称与型号②Q647气动美标球阀口径③Q647气动美标球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特的Q647气动美标球阀型号，请按Q647气动美标球阀型号直接向我司销售部订购。
